6. DESEMBALAJE E INSTALACION DE LA BOMBA
ATENCION: La unidad sólo puede ser utilizada, abierta y reparada únicamente por personal especializado.
6.1 DESEMBALO
Una vez identificado el lugar adecuado para la instalación, abrir el embalaje y extraer la bomba. Compruebe que no haya sufrido
daños durante el transporte y el almacenamiento.
El embalaje no requiere especiales precauciones de desguace, no siendo en modo alguno ni peligroso ni contaminante. Para el
desguace, consultar los reglamentos locales.
6.2 MONTAJE DE LA BOMBA
No están previstas operaciones de montaje particulares.
•
Prever, espacios adecuados para la instalación, dejando un espacio mínimo perimetral de 100 mm (3,93 in.) para evitar
posturas anormales o posibilidad de robo.
•
No instale la bomba inmersa en fluidos ni en ambientes particularmente agresivos o explosivos/inflamables, si no está
preventivamente predispuesto a tal fin por el proveedor.
•
Para la correcta sujeción verificar las dimensiones de las distancias entre ejes reportadas en las figuras del capítulo 12.
•
Usar guantes y gafas de seguridad tal y como sea previsto en la ficha de seguridad del aceite de lubricación.
•
NO utilizar lubricantes agresivos con las juntas NBR. In caso de dudas consultar la Oficina Técnica de Dropsa S.p.A. que
suministrará una ficha detallada sobre los aceites aconsejados.
6.3 CONEXIONES HIDRAULICAS
La conexión hidráulica a efectuar para conectar la bomba en la instalación está ubicada sobre la placa de soporte en la salida de
la bomba.
6.4 CONEXIONES NEUMATICAS
Conectar el tubo de entrada de aire de accionamiento de la electroválvula al racor utilizando un tubo de nylon Ø 1/8" y prever
una válvula de interceptación que permita la interrupción de la alimentación.
6.5 CONEXIONES ELECTRICAS
La única conexión eléctrica a realizar es la de la tarjeta electrónica colocada encima de la bomba.
La tarjetita de la Figura 1 (cód. 1639183), está predispuesta para acoger un conector tipo "AMP MODU II 280359-0" a 4 polos, o
sino un conector "MINIFIT JR RECEPTACLE 39-01-3048" a 4 polos.

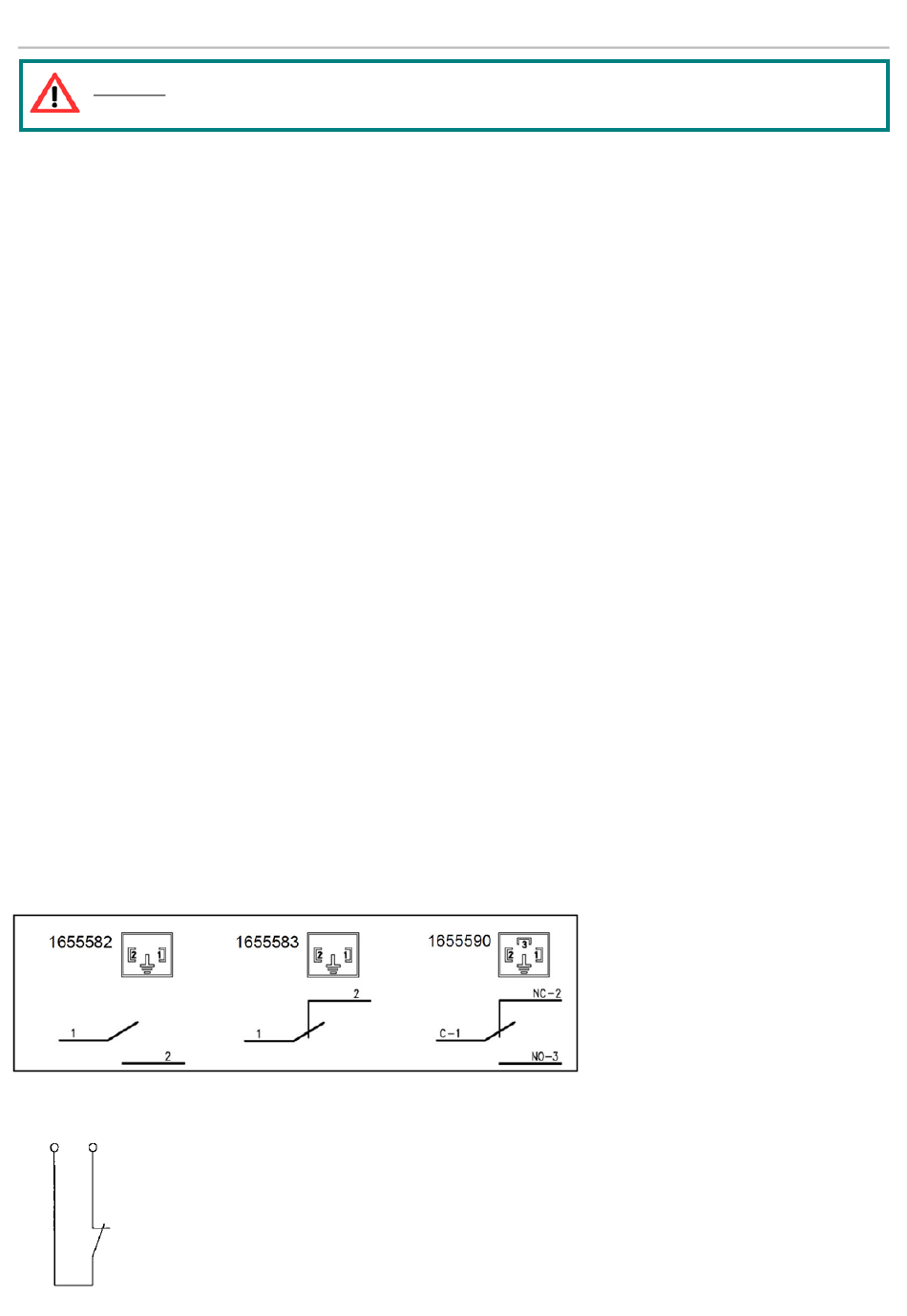

6.5.1 Nivel SAMBA
6.5.2 Nivel Magnético
Sin líquido
4
