NO SE DEBE CONECTAR
LA MÁQUINA Y SE DEBE MANTENER EL INTE-
RRUPTOR DE ENCENDIDO EN LA POSICIÓN DE
APAGADO, «OFF», HASTA QUE EL MONTAJE SE
HAYA COMPLETADO.
INSTALACIÓN DEL SOPORTE - continuación de la
página 9.

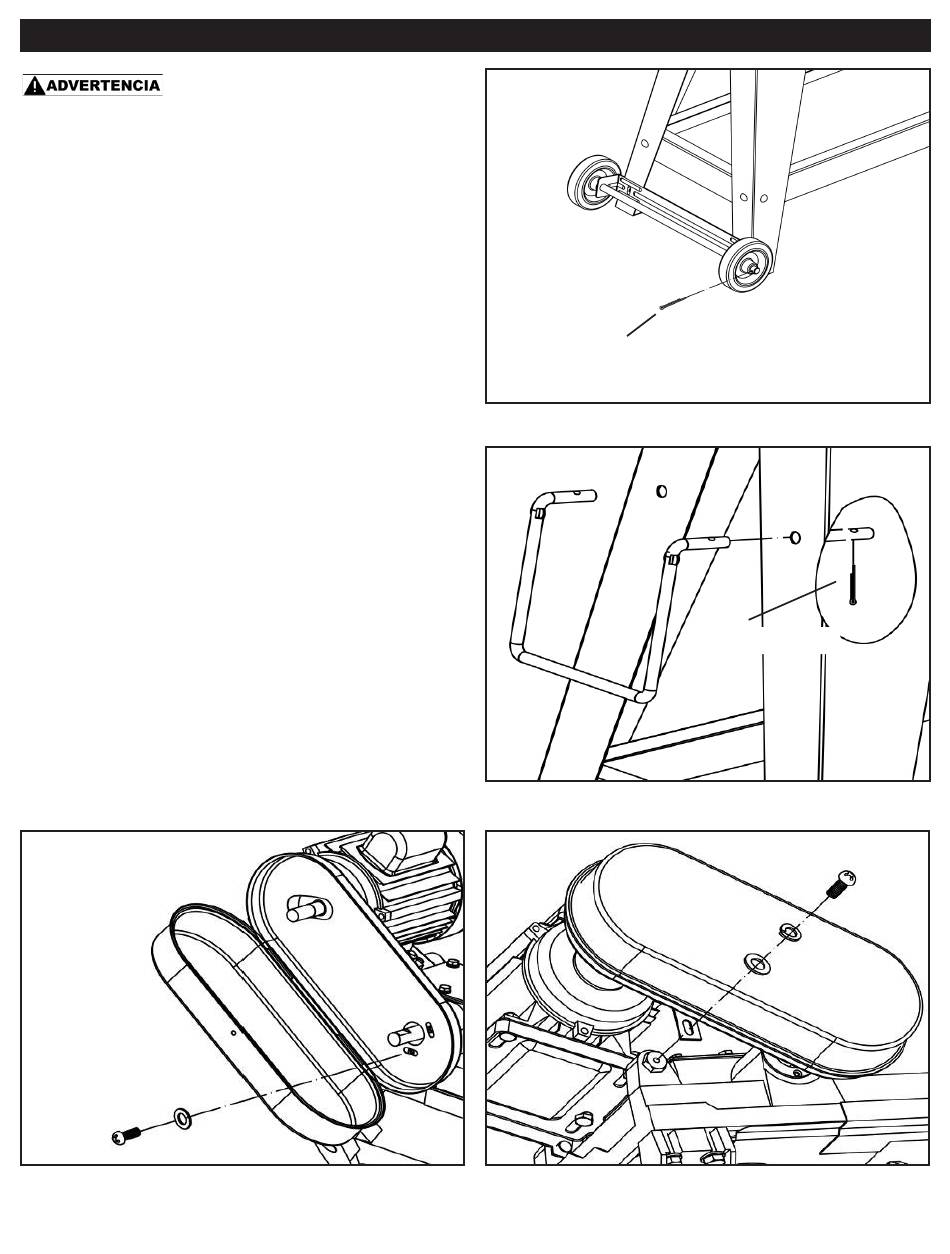

6. Deslice el eje por los orificios del soporte de
montaje de las ruedas. Pase las ruedas por el eje
del lado externo del soporte de montaje y
asegúrelas con pasadores de chaveta. Consulte
la Imagen 4.
7. En las patas opuestas del soporte, inserte la manija
en los orificios previamente perforados y asegúrela
con pasadores de chaveta. Consulte la Imagen 5.
8. Verifique que la sierra de cinta esté nivelada y
ajuste todas las tuercas del soporte.
INSTALACIÓN DE LA CUBIERTA DE LA CORREA
1. Retire los tornillos y las arandelas preinstalados de
la sierra de cinta cerca del conjunto del eje de engra-
najes. Coloque la carcasa de la correa sobre el motor
y los ejes de los engranajes y asegúrela con los torni-
llos y las arandelas que retiró anteriormente. Consulte
las imágenes 6 y 7.
IMAGEN 6
MONTAJE
Pasador de chaveta
10
IMAGEN 4
Pasador de chaveta
IMAGEN 5
IMAGEN 7
