Resumen de contenidos para Extech Instruments LCR200

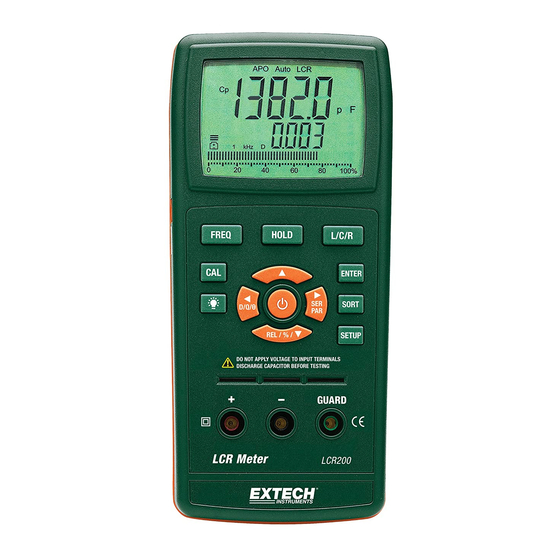

- Página 1 Manual del usuario Capacímetro digital LCR Modelo LCR200...
-
Página 2: Introducción
Introducción Agradecemos su compra del Capacímetro Modelo LCR200 de Extech. Este instrumento mide con precisión condensadores, inductores y resistencias utilizando las frecuencias de prueba de 100 Hz, 120 Hz, 1 kHz, 10 kHz y 100 kHz. La pantalla doble indica simultáneamente el factor de calidad asociado, el valor de disipación o el ángulo de fase usando un circuito en serie o equivalente en... -
Página 3: Descripción Del Medidor
12. Terminal de salida RS-232 (No para este modelo) 13. Botón L/C/R 14. Botón Enter 15. Botón ►, SER / PAR 16. Botón Clasificación 17. Botón Configuración 18. Botón de encendido 19. Soporte (atrás) 20. Compartimiento de la batería (atrás) LCR200-EU-SP V1.5 11/13... -
Página 4: Operación
Hz, 1 kHz, 10 kHz y 100 kHz. Retención de datos Presione el botón HOLD para inmovilizar la lectura en la pantalla. Presione la tecla HOLD de nuevo para cancelar el modo de espera y volver al funcionamiento normal. LCR200-EU-SP V1.5 11/13... - Página 5 ± 0.25% ± 0.5% ± 1% ± 2% ± 5% ± 10% ± 20% +80% -20% Presione la tecla ENTER para guardar el ajuste de Tolerancia. Presione y sostenga el botón SORT para salir del modo ordenar. LCR200-EU-SP V1.5 11/13...
-
Página 6: Retroiluminación
El puerto RS232 no está activo. Adaptador CA El medidor puede ser alimentado por un adaptador de CA (9VCD, 1A). Cuando se usa el adaptador de CA, la APO está deshabilitada. Comprar una fuente de alimentación lineal (9V 1A) a un tercero. LCR200-EU-SP V1.5 11/13... - Página 7 Accesorios optativos LCR203 pinzas de componentes SMD Se utiliza para medir rápidamente y ordenar los componentes de la tarjeta. LCR205 accesorio para componentes SMD Se utiliza para medir con precisión dispositivos de montaje de superficie LCR200-EU-SP V1.5 11/13...
-
Página 8: Especificaciones
± ( 0.5%lectura + 5 dígitos) ± ( 0.5%lectura + 5 dígitos) 20kΩ ± ( 0.5%lectura + 5 dígitos) ± ( 0.5%lectura + 5 dígitos) 200kΩ ± ( 0.5%lectura + 5 dígitos) ± ( 0.5%lectura + 5 dígitos) LCR200-EU-SP V1.5 11/13... - Página 9 200uF ± (1.0%lectura + 5 dígitos) -------------------------- la calibración * Si la impedancia es mayor a 10kΩ, en la pantalla se muestra Cp. * Si la impedancia es menor a 10kΩ, en la pantalla se muestra Cs. LCR200-EU-SP V1.5 11/13...
- Página 10 * Si la impedancia es mayor a 10kΩ, en la pantalla se muestra Lp. * Si la impedancia es menor a 10kΩ, en la pantalla se muestra Ls. Copyright © 2013 FLIR Systems, Inc. Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio. ISO‐9001 Certified www.extech.com LCR200-EU-SP V1.5 11/13...
