6.8. CONEXIÓN DEL EQUIPO A LA RED HIDRÁULICA
- Presión máxima admisible : 31,62 bar
- Temperatura máxima: 150ºC

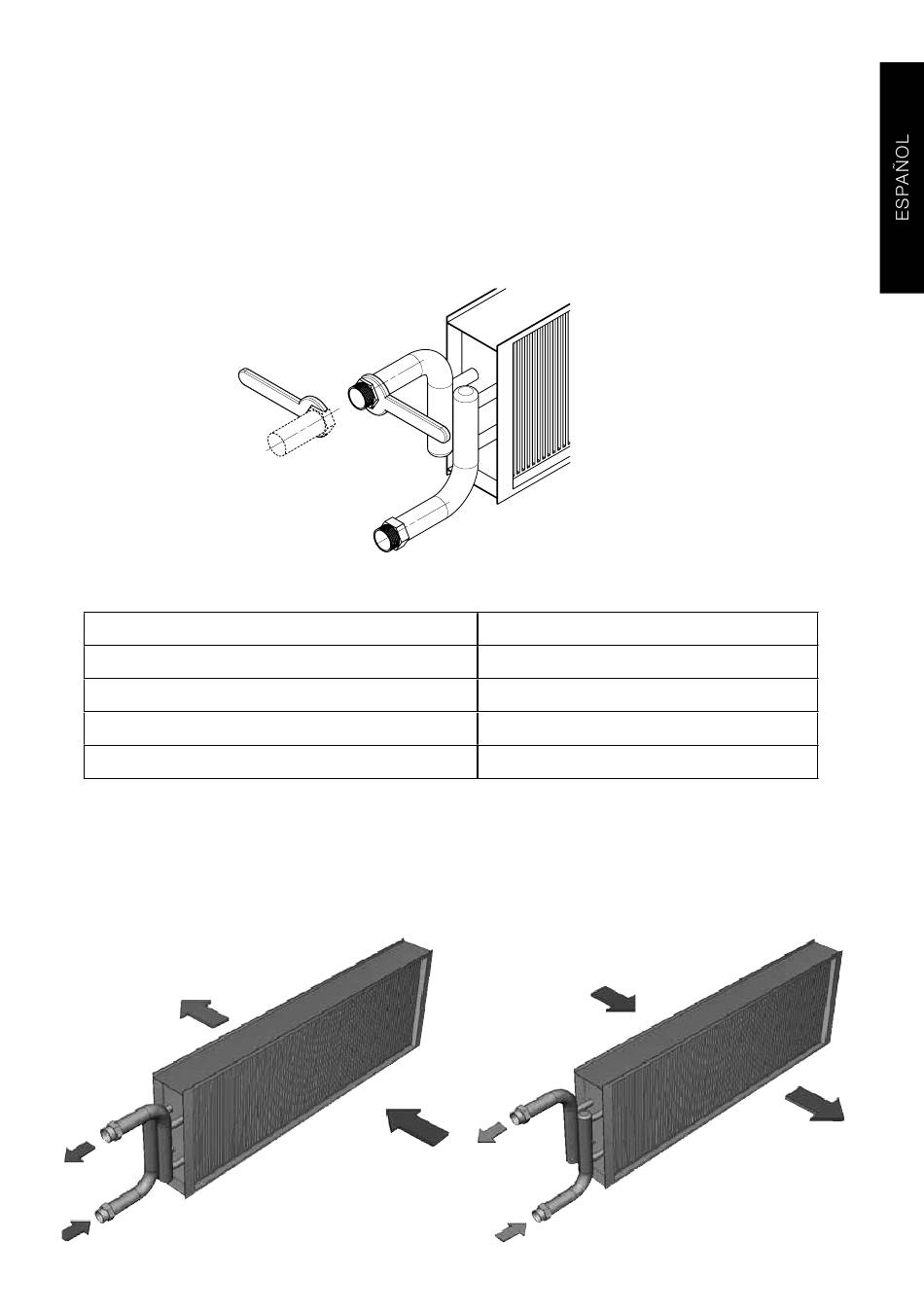

• En los intercambiadores con conexiones roscadas el apriete se realizará sujetando el colec-
tor de la batería con la herramienta necesaria para impedir que se transmita el esfuerzo al
colector, pues éste se podría dañar.
• En la tabla siguiente se especifi ca una relación del tipo de rosca para cada modelo de humectador:
UTBS-2 (2,4 y 6 fi las)
UTBS-3 (2,4 y 6 fi las)
UTBS-5 (2,4 y 6 fi las)
UTBS-8 (2,4 y 6 fi las)
• Las baterías de agua trabajan a contracorriente del paso del aire para proporcionar las
prestaciones correctas. De esta manera, la entrada del fl uido se debe conectar en el co-
lector situado en el lado de la salida del aire y la salida del fl uido en el colector situado en
el lado de la entrada del aire, como indican las siguientes fi guras:
MODELO ROSCA
35x1,5 ( 1"3/8)
35x1,5 ( 1"3/8)
35x1,5 ( 1"3/8)
42x1,5 (1"5/8)
17
