- Página 1 Manual de usuario PRE-AMPLIFICADOR MONO CON VÁLVULAS www.altoproaudio.com Versión 1.0 Agosto 2004 - Español -...
-
Página 2: Instrucciones De Seguridad Importantes
Símbolos relacionados con la seguridad •Protección de toma a tierra Asegúrese de conectar la protección de toma a tierra para prevenir cualquier shock eléctrico antes de conec- tar el equipo. Nunca corte el cable de protección de toma a tierra interno o externo o desconecte el cableado de un termi- nal de protección de toma a tierra. - Página 3 Gracias por escoger el Pre-Amplificador Mono MINI-TUBE, que es uno de los resultados del trabajo y la investigación del EQUIPO DE AUDIO ALTO. Para nuestro EQUIPO DE AUDIO ALTO, la música y el sonido son más que un trabajo…¡son un pa- sión y una obsesión! Hemos estado diseñando productos de audio profesional por mucho tiempo en cooperación con algu-...
-
Página 4: Tabla De Contenido
Conexión en Línea ....................... 7 4.3.Montaje en rack ......................7 5.Aplicaciones...................... 7 5.1.Mini-Tube como pre-amplificador de micrófonos............. 7 5.2.Mini-Tube como caja de inyección directa (caja DI) ..........8 5.3.Usar Mini-Tube como conversor de niveles ............... 8 6.Especificaciones técnicas.................. 9 6.1.Diagrama de bloques ....................9 6.2.Especificaciones...................... -
Página 5: Introducción

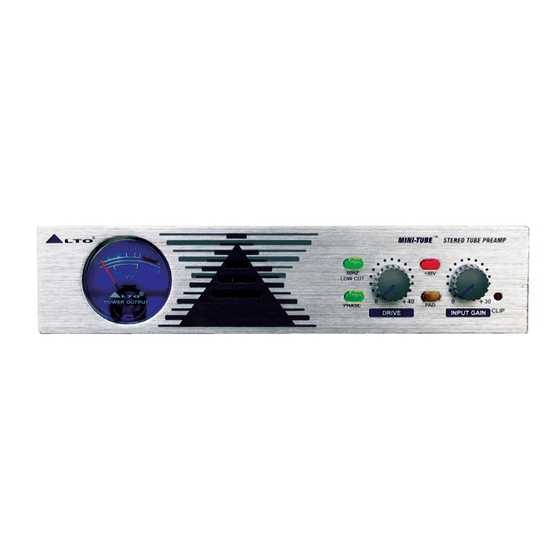

Alto Mini-Tube satisface los requisitos más elevados sin compromiso alguno en términos de operación, sonido, especificaciones y habilidad. Alto Mini-Tube es una unidad de medio rack, y el corazón de Mini-Tube hay un circuito de pre- amplificación de micrófonos de bajo ruido, que usa componentes como la válvula 12AX7WA y el Amplificador Operacional Cuádruple IC NJM4580 para producir un sonido extremadamente... -
Página 6: Descripciones Adicionales
- Control de Ganancia (6) Este control ajusta la cantidad de incremento a la señal que está siendo procesada por este pre-am- plificador. Use este control para adaptar Mini-Tube tanto a niveles de grabaciones caseras (- 10dBV) como niveles profesionales (+4db). -
Página 7: El Panel Posterior
4. Instalación y conexión 4.1 Conexión principal - Por favor, asegúrese que el pre-amplificador Alto Mini-Tube esté conectado a un correcto sumi- nistro de voltaje antes de operar con la unidad. - Use sólo el adaptador incluido de 18VAC AC/AC de Alto. -
Página 8: B) Conexión En Línea
El montaje más seguro es en forma de estante universal rack, disponible por varios fabricantes de racks o en su distribuidor musical. La altura del pre-amplificador Mini-Tube cabe en unidad rack estándar de 19" y es posible montar dos pre-amplificadores Mini-Tube lado a lado en un rack EIA de 19". -
Página 9: Mini-Tube Como Caja De Inyección Directa (Caja Di)
Usar el pre-amplificador mono de micrófono Alto Mini-Tube para esta aplicación muy fácil. Sim- plemente conecte la salida de línea de su instrumento a la conexión XLR o jack 1/4” TRS de en- trada del panel posterior, luego use la salida balanceada de Mini-Tube para enviar la señal a la siguiente etapa. -
Página 10: Especificaciones Técnicas
6. Especificaciones técnicas 6.1 Diagrama de bloques... -
Página 11: Especificaciones
6.2 Especificaciones MINI-TUBE General Ancho de banda del Pre-amplifica- 20Hz - 50kHz, +/-2dB Número de canales Rendimiento Nivel de Salida (Máx.) 0.05% @ ganancia +0dBu (A-Weig- hted) Ruido +22dBu Señal-ruido -88dBu (+/-2dBu) Entrada Conexiones >108dBu Impedancia de entrada, XLR XLR y 1/4”... -
Página 12: Garantía
7.2.4 Por favor, adelante todos los costos relacionados con el envío, manipulación y seguro. 7.3 Términos y condiciones 7.3.1 ALTO garantiza que este producto estará libre de defectos en material y/o en mano de obra por un período de 1 año a partir de la fecha de compra si usted ha completado la Tarjeta de Registro de la Garantía a tiempo. - Página 13 Fax:886-4-22346757 email: alto@altoproaudio.com Todos los derechos reservados a ALTO. Todas las funciones y contenido pueden ser cambiados sin previa notificación. Cualquier fotocopia, traducción o reproducción de parte de este manual sin permiso está prohibida. Copyright 2004 Sekaku Electron NF01861-1.0...
