- Página 1 Manual de Usuario PREAMPLIFICADOR DE MICRÓFONO / INSTRUMENTO DE OCHO CANALES Manual de Usuario www.altoproaudio.com...
-
Página 2: Tabla De Contenido
Manual de Usuario Índice SÍMBOLOS DE SEGURIDAD ......................3 Conexión Externa..........................3 No retire las cubiertas ........................3 Fusible..............................3 INSTRUCCIONES SOBRE TOMA DE TIERRA................4 Prefacio ..............................5 1. Introducción ...........................6 2. Lista de Características........................6 3. Descripción de los Paneles Frontal y Posterior .................7 3.1 Panel de Control (Panel Frontal): ....................7 1 Entrada para instrumento 1/4"... -
Página 3: Símbolos De Seguridad
Manual de Usuario SÍMBOLOS DE SEGURIDAD CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN El símbolo del rayo significa que existen voltajes peligrosos sin aislar en el interior de la unidad, que pueden ser de magnitud suficiente para constituir un riesgo de electrocución. El signo de admiración indica al usuario que existen instrucciones de funcionamiento y mantenimiento importantes en el manual que acompaña al producto. -
Página 4: Instrucciones Sobre Toma De Tierra
Manual de Usuario INSTRUCCIONES SOBRE TOMA DE TIERRA Este producto debe estar conectado a tierra. Si se produjera un fallo, la toma de tierra proporciona la ruta de menor resistencia para la corriente eléctrica, reduciéndose el riesgo de electrocución. Este producto está equipado con un cable y enchufe con toma de tierra. El enchufe debe insertarse en un enchufe de red apropiado que disponga de toma de tierra de acuerdo con la legislación y la normativa local. -
Página 5: Prefacio
Gracias por elegir el presente producto ALTO que representa el trabajo de investigación del equipo ALTO AUDIO TEAM. Para el equipo ALTO AUDIO, la música y el sonido son más que un trabajo..., representan nuestra pasión..., y, si nos lo permite, ¡nuestra obsesión! Hemos venido diseñando productos de audio profesional durante un largo tiempo en... -
Página 6: Introducción
MP8 tiene unas extraordinarias características en cuanto a sonido, especificaciones y diseño. MP8 es una unidad de un espacio de rack, en cuyo interior se aloja un excelente preamplificador de micro / instrumento para producir un sonido muy transparente. -

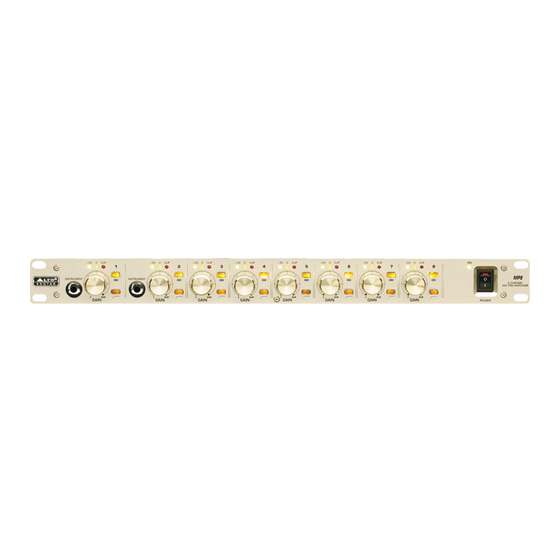

Página 7: Descripción De Los Paneles Frontal Y Posterior
Tenga en cuenta que una ganancia escasa afectará a la relación señal ruido. 3 conmutador Phantom Power en Canales 1 a 8 MP8 ofrece alimentación Phantom +48V Phantom Power para que pueda utilizarla con micros de condensador. Por favor no conecte un micro dinámico con la alimentación Phantom conectada. Puede dañar el micro y la unidad. -
Página 8: Input Level Led
Manual de Usuario 5 Input Level LED Medidor de nivel de entrada. Si parpadean los LED rojos el nivel es demasiado alto y puede causar distorsión, por favor atenúe el nivel de entrada y/o de salida. 6 Indicador de encendido 7 Power Conmutador de encendido y apagado. -
Página 9: Instalación Y Conexión
4. Instalación y Conexión: 4.1. Conexiones de alimentación eléctrica Conecte el cable de alimentación a conector AC, Enchufe estándar IEC para conectar el MP8 a la red. Por favor, compruebe que el voltaje es correcto antes de conectar la unidad, ya que de lo contrario se pueden producir daños personales y/o a la unidad. -
Página 10: Configuración De Cableado
Manual de Usuario a. Configuración de cableado Para la toma 1/4" Phone Para el conector XLR Para la alimentación Phantom PIN1 GND PIN 2 +48v PIN 3 +48v Para la salida directa múltiple:... -
Página 11: Montaje En Rack
Por favor consulte con sus distribuidores habituales sobre la disponibilidad de este tipo de rack. MP8 puede instalarse en una sola unidad de 19 pulgadas. Por favor tenga en cuenta que serán necesarias otras 4 pulgadas de profundidad adicional para los conectores del panel posterior. - Página 12 Manual de Usuario Diagrama de flujo de señal...
-
Página 13: Especificaciones Técnicas
Imagen Estéreo Verdadera detección RMS Controles del Panel Phantom Power: MP8 ofrece alimentación Phantom +48V Phantom Power para que pueda utilizarla con micros de condensador. High Pass Filter: Filtro 80Hz High Pass en cada canal. Permite eliminar las frecuencias no deseadas por debajo de 80Hz. -
Página 14: Alimentación Eléctrica
Manual de Usuario Alimentación Eléctrica Europa: ~230VAC, 50Hz Fusible 200-240VAC : 200mA (Lento, SLOW-BLOW) Consumo eléctrico 35 vatios Conexión estándar IEC Características Físicas Peso 3,3Kg Dimensiones 483.0 x 288.0 x 44.2 mm Avisos • Debido a mejoras en el producto, es posible que algunas características o funciones descritas en este manual sean distintas de las de su instrumento. -
Página 15: Índice Alfabético
Manual de Usuario Índice Alfabético AC............8 Indicador de encendido ..... 8 Alimentación Eléctrica......14 Índice Alfabético....... 15 Avisos..........14 Input Level LED........8 Insert............. 8 Características Físicas .......14 Instalación y Conexión:...... 9 Conexión Externa ........3 INSTRUCCIONES SOBRE TOMA DE TIERRA ..........4 Conexiones de alimentación eléctrica9 Introducción ........
