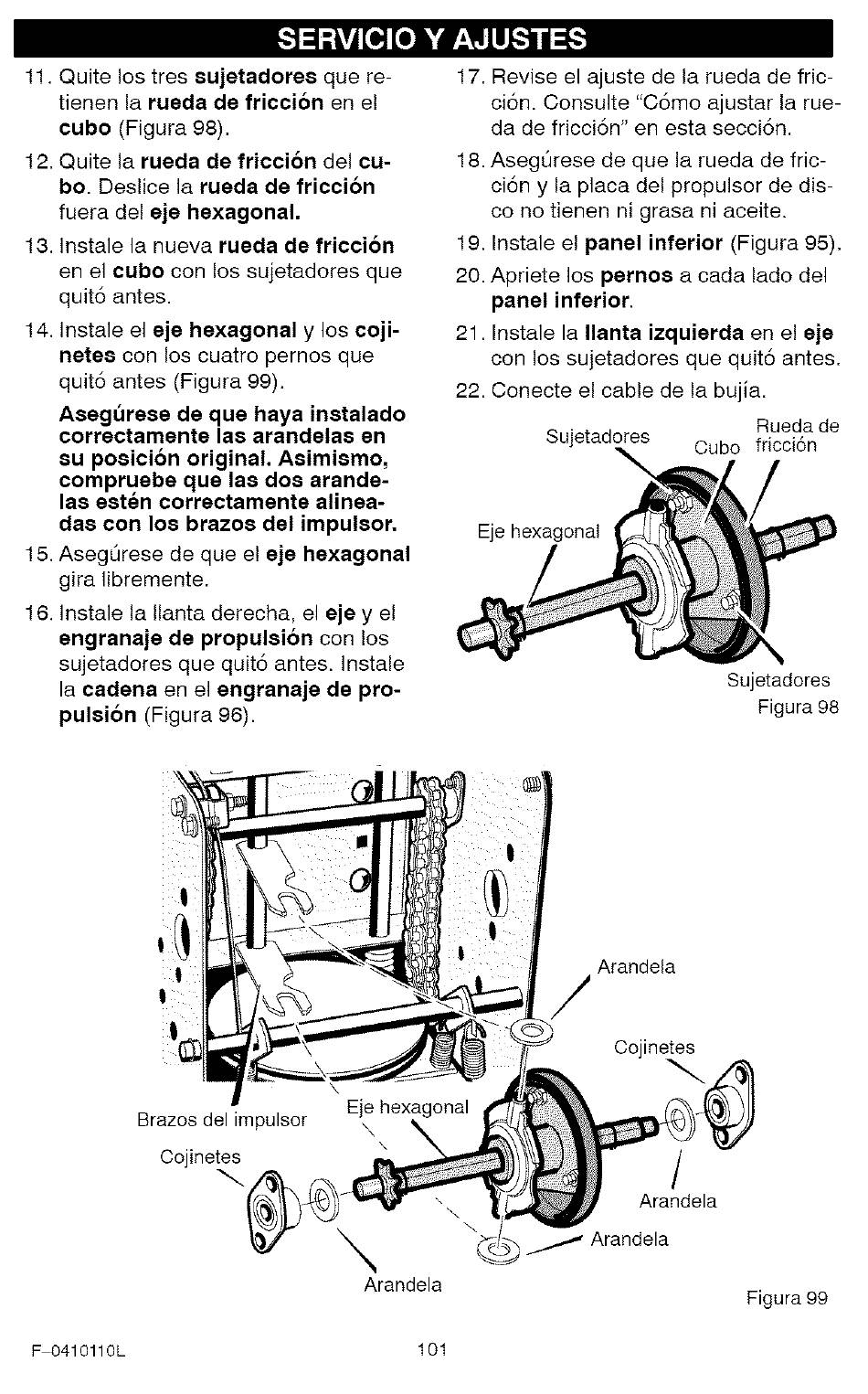

11. Quite los tres eujetadores que re-
tienen la rueda de friccion en e!
cubo (Figura 98).
12. Quite la rueda de friccion
del cu-
bo. Deslice la rueda de friccion
fuera del eje hexagonal,
13. Instale la nueva rueda de friccion
en el cubo con los sujetadores que
quit6 antes.
14. Instale el eje hexagonal
y los coji-
netee con los cuatro pernos que
quit6 antes (Figura 99).
Asegt_reee de que haya inetalado
correctamente
las arandelae en
eu poeicion original. Aeimiemo,
compruebe que lae doe arande-
lae eeten correctamente
alinea-
dae con los brazoe del impuleor.
15. AsegL_rese de que e! eje hexagonal
gira libremente.
16. Instale la Ilanta derecha, el eje y el
engranaje de propulsion
con los
sujetadores que quit6 antes. Instale
la cadena en el engranaje de pro-
pulsion (Figura 96).
17. Revise
el ajuste de la rueda
de fric-
ci6n. Consulte
"C6mo
ajustar
la rue-
da de fricci6n"
en esta secci6n.
18. AsegOrese
de que la rueda de fric-
ci6n y la placa del propulsor
de dis-
co no tienen
ni grasa
ni aceite.
19. Instale
el panel
inferior
(Figura
95).
20. Apriete
los pernoe
a cada lade del
panel inferior.
21. Instale
la Ilanta
izquierda
en el eje
con los sujetadores
que quit6 antes.
22. Conecte
el cable de la bujia.
Rueda de
Sujetadores
Cubo
fricci6n
\
Eje hexagonal
Sujetadores
Figura 98
Brazes del impulsor
Cojinetes
\
Arandela
Arandela
/
Cojinetes
/
Arandela
/
Arandela
Figura 99
F 0410110L
101
