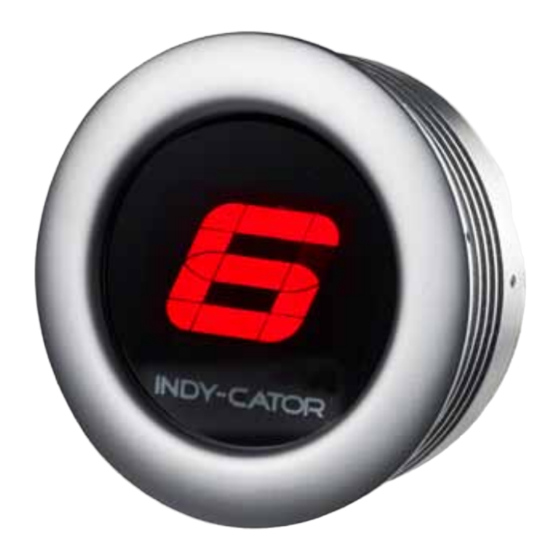

Indicador de marchas digital
Instrucciones de uso

Publicidad

Tabla de contenido
loading

Resumen de contenidos para GASLOCK INDY-CATOR-DASH

  • Página 1 Indicador de marchas digital Instrucciones de uso...
  • Página 2 Indice Página 3 ............ Acerca del INDY-CATOR-DASH Página 4 ............ Contenido del empaque Página 5 ............ Montaje del instrumento Página 7 ............ Programación Página 9 ............ Eliminación de fallos o errores...
  • Página 3: Acerca Del Indy-Cator-Dash

    Acerca del INDY-CATOR-DASH Primero queremos explicar el funcionamiento del Si, contra toda previsión, no se indican correc- indicador de marchas digital. tamente las marchas o velocidades, repita por favor la programación con el motor/caja de cam- bios a temperatura de régimen. Dependiendo del Este funciona según el principio diferencial...
  • Página 4: Contenido Del Empaque

    Contenido del empaque Instrumento indicador (1x) Anillo roscado (1x) Cajetín de referencia con cables de alimentación (1x) Bornes de conexión de cable (2x ) Sujetadores de cables (3x) Cable de datos, 3 metros (1x) Cajetín de sensores (1x) Cable de sensores / Cable de datos corto (1x) Fig.
  • Página 5: Montaje Del Instrumento

    Montaje del instrumento 1.1.1 referencia (3) (el cable rojo al cable de 12 voltios Antes del montaje debe desconectarse el encendido. de la cerradura de encendido, y el cable negro a Para el montaje en un tablero de instrumentos univer- tierra).
  • Página 6 (no importa en cuál de las dos hembrillas se conecta cada uno de los cables). Fijar el cajetín de sensores a la palanca de cambio por medio de los sujetadores de cable adjuntos, cuidando de que el cajetín quede fijo y no pueda girar.
  • Página 7: Programación

    Programación 2.1.1 2.3.1 Antes de la programación, se debe colocar el vehículo Fijación del cajetín de referencia: en una superficie lo más plana posible. Ya que después El cajetín debe fijarse en lo posible en posición horizon- de la programación se debe arrancar el vehículo en 1.a tal, cercano a la palanca de cambio.
  • Página 8 2.3.4 Tan pronto el indicador detecta la aceleración, Indicación en pantalla: aparece en la pantalla una barra rotando: > meter la 1. marcha > meter la 2. marcha > meter la 3. marcha > meter la 4. marcha > meter la 5. marcha si el vehículo sólo dispone de 4 marchas o velocidades, ignorar la indicación y...
  • Página 9: Eliminación De Fallos O Errores

    Eliminación de fallos o errores De ser necesario volver a efectuar la programación, oprimir el pulsador del cajetín de referencia hasta que en la pantalla aparezca “C” y comenzar tal como se explica en la página 6. Si se desea conservar el mismo color elegido previamente, confirmar éste oprimiendo el pulsador sin volver a mover el cajetín de referencia.
  • Página 10 La pantalla permanece negra Comprobar los cables de alimentación (rojo y negro. Cuando los cables de alimentación están conectados debidamente (p.ej..a DASH, G, VOLT), se enciende la lamparilla indicadora de estado de color verde. (Fig. 6) Fig. 6 Comprobar el cable de datos entre el cajetín de referencia y el instrumento Brillo variable de la pantalla LCD Demasiados instrumentos indicadores conectados...
