1. Bezpečnostní opatření
1.2. Postup před montáží (přemisťování)
Pozor:
• Při přepravě a montáži jednotek postupujte velmi opatrně. Jednotka váží
20 kg či více, proto je nutné, aby ji při manipulaci držely alespoň dvě osoby.
Nedržte jednotku za balicí popruhy. Při vyjmutí jednotky z obalu a při ma-
nipulaci s jednotkou používejte ochranné rukavice. Hrozí poranění rukou
o lamely nebo hrany jiných částí.
• Zajistěte bezpečnou likvidaci obalových materiálů. Obalové materiály, jako
jsou hřebíky a další kovové nebo dřevěné části, mohou způsobit probodnu-
tí či jiná zranění.
1.3. Postup před elektroinstalací
Pozor:
• Namontujte jističe. Pokud tak neučiníte, hrozí nebezpečí úrazu elektrickým
proudem.
• Pro elektrická vedení použijte standardní kabely s odpovídajícími paramet-
ry. Pokud tak neučiníte, může dojít ke zkratu, přehřátí nebo požáru.
• Při instalaci elektrického vedení kabely nenapínejte. Pokud dojde k povole-
ní spojení, kabely se mohou vyvléknout nebo prasknout a může dojít k pře-
hřátí nebo požáru.
1.4. Použití vnějších jednotek s chladicím médiem R410A
Pozor:
• K připojení bezešvých trubek potrubí chladicího média z mědi a slitin mědi
použijte pájku C1220 měď – fosfor. Zajistěte, aby vnitřek potrubí byl čistý
a neobsahoval žádné škodlivé nečistoty, jako jsou sloučeniny síry, oxidan-
ty, usazeniny nebo prach. Používejte potrubí určené tloušťky. (Viz 4.1.) Po-
kud se chystáte znovu použít potrubí, které byl použito pro chladicí médium
R22, dbejte na následující upozornění.
- Vyměňte stávající převlečné matice a znovu upravte rozšířené části.
- Nepoužívejte tenká potrubí. (Viz 4.1.)
• Potrubí určené k použití při montáži uložte uvnitř a oba konce potrubí po-
nechte utěsněné až do doby bezprostředně před spájením. (Ponechte klou-
bové spoje apod. zabalené.) Pokud se do potrubí chladicího média dostane
prach, nečistoty nebo vlhkost, může dojít ke zhoršování vlastností oleje
nebo k poruše kompresoru.
• Jako chladicí olej nanášený na rozšířené části používejte olej na bázi este-
ru, éteru nebo alkylbenzenu (malé množství). Pokud je do chladicího oleje
přimíchán minerální olej, může dojít ke zhoršování vlastností oleje.
2. Místo montáže
D
132
A
B
E
C

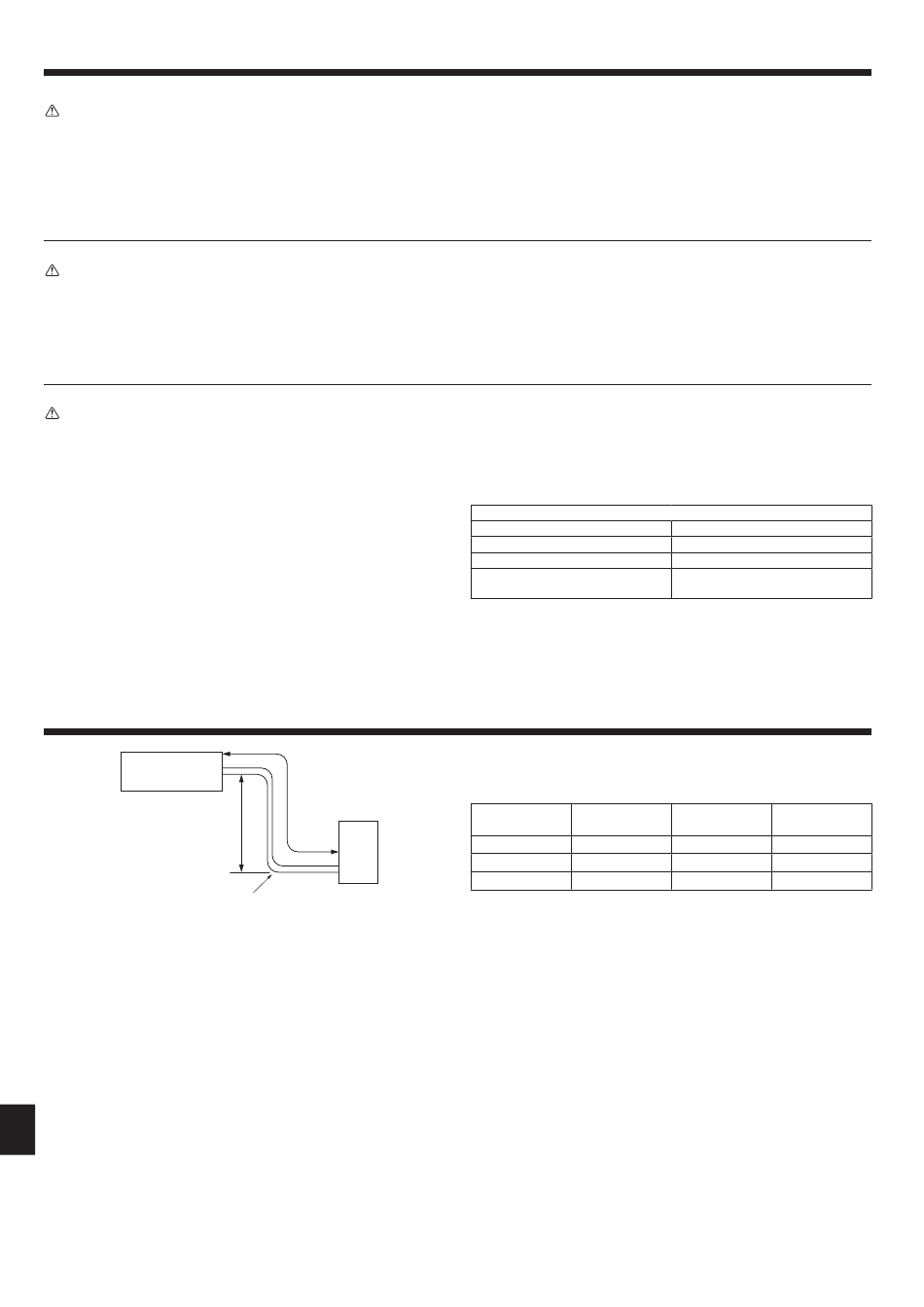

Obr. 2-1
• Základnu a upevňovací prvky vnější jednotky je nutné pravidelně kontrolo-
vat, zda nejsou povolené, popraskané či jinak poškozené. Pokud nebudou
tyto defekty opraveny, jednotka může spadnout a způsobit škodu na majet-
ku nebo zranění.
• Nečistěte vnější jednotku vodou. Hrozí zásah elektrickým proudem.
• Utáhněte všechny převlečné matice pomocí momentového klíče podle spe-
cifi kací. Pokud jsou převlečné matice utaženy nadměrně, mohou po delší
době prasknout a způsobit únik chladicího média.
• Jednotku uzemněte. Uzemňovací drát nepřipojujte k plynovému a vodnímu
potrubí, hromosvodu ani k telefonnímu uzemňovacímu vedení. Nesprávné
uzemnění může být příčinou úrazu elektrickým proudem.
• Použijte jističe (proudový chránič, odpojovač s pojistkou typu B a kompakt-
ní jistič) se stanovenou kapacitou. Při použití jističe s větší než stanovenou
kapacitou může dojít k poruše nebo požáru.
• Nepoužívejte jiné chladicí médium než R410A. Při použití jiného chladicího
média bude docházet ke zhoršování vlastností oleje působením chlóru.
• Používejte následující nástroje, které jsou speciálně určeny pro použití
s chladicím médiem R410A. Při použití chladicího média R410A jsou nutné
následující nástroje. V případě otázek se obraťte na nejbližšího prodejce.
Nástroje (pro médium R410A)
Měřicí potrubí
Doplňovací trubka
Detektor úniku plynu
Momentový klíč
• Používejte pouze správné nástroje. Pokud se do potrubí chladicího média
dostane prach, nečistoty nebo vlhkost, může docházet ke zhoršování vlast-
ností chladicího oleje.
• Nepoužívejte plnicí válec. Při použití plnicího válce může dojít ke změně
složení chladicího média a následnému zhoršení účinnosti.
2.1. Potrubí chladicího média (obr. 2-1)
► Zkontrolujte, zda rozdíl výšek vnitřní a vnější jednotky, délka potrubí chladi-
cího média a počet ohybů potrubí odpovídají níže uvedeným limitům.
A Délka potrubí
Model
(jednosměrné)
SW50 2–40 m
SW75 2–40 m
SW100, 120 2–75 m
• Omezení výškového rozdílu je stanoveno bez ohledu na to, zda je výše umístěná
vnitřní nebo vnější jednotka.
D Vnitřní jednotka
E Vnější jednotka
Rozšiřovač trubek
Měřidlo pro úpravu velikosti
Adaptér vakuového čerpadla
Elektronické měřidlo naplnění chladicím
médiem
B Výškový C Počet ohybů
rozdíl (jednosměrné)
Max. 30 m Max. 15
Max. 30 m Max. 15
Max. 30 m Max. 15
