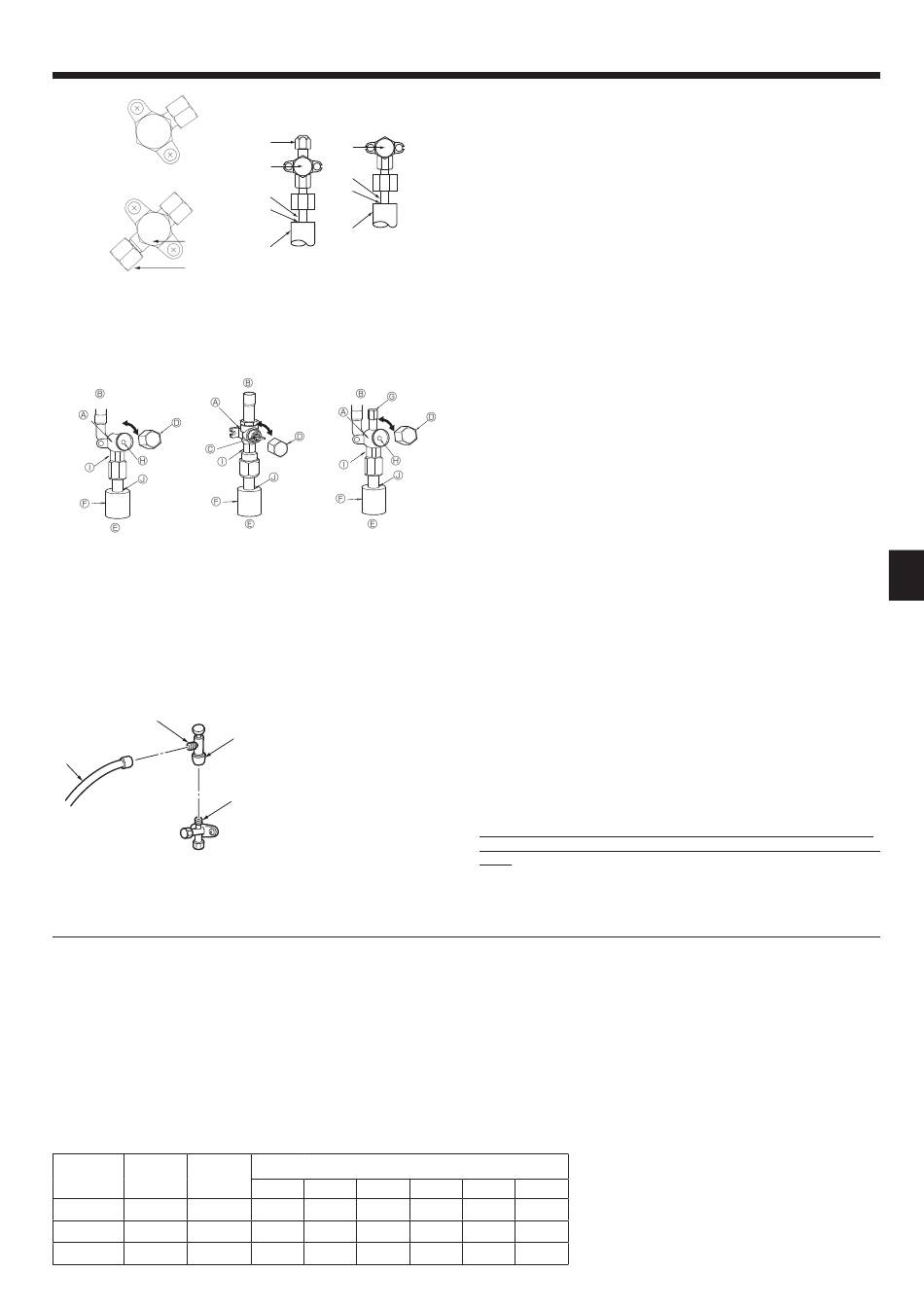

4. Installazione della tubazione del refrigerante
A
B
D
C
A
Valvola di arresto <Lato liquido>
B
Valvola di arresto <Lato gas>
C
Attacco di servizio
D
Sezione Aperto/Chiuso
Fig. 4-4
(1) (2)
Fig. 4-5 Fig. 4-6
A
Valvola
B
Lato unità
C
Maniglia
D
Cappuccio
E
Lato tubazione locale
F
Coperchio della tubazione
G
Attacco di servizio
H
Foro per la chiave
B
C
Fig. 4-8

4.6. Aggiunta di refrigerante

• Per questa unità non è necessario un caricamento supplementare se la lunghez-
za del tubo non supera i 10 m.
• Se la lunghezza del tubo supera i 10 m, caricare l'unità con altro refrigerante
R410A conformemente alle lunghezze dei tubi ammesse nel grafi co in basso.
* Quando l'unità è ferma, caricare l'unità con altro refrigerante attraverso la valvola di
arresto del liquido dopo aver creato il vuoto nei tubi di prolunga e nell'unità interna.
Quando l'unità è in funzione, aggiungere il refrigerante alla valvola di controllo
del gas utilizzando un caricatore di sicurezza. Non aggiungere il refrigerante
liquido direttamente alla valvola di controllo.
* Dopo aver caricato il refrigerante nell'unità, annotare la quantità di refrigerante
aggiunta sull'etichetta di servizio (applicata sull'unità).
Per maggiori informazioni, vedere "1.4. Utilizzo delle unità esterne caricati con
refrigerante R410A".
Lunghezza Differenza
Modello
del tubo verticale
consentita consentita
SW50 2 m - 40 m -30 m
SW75 2 m - 40 m -30 m
SW100, 120 2 m - 75 m -30 m
B
A
C
D
D
E
F
E
F
G
G
E
Tubazione locale
F
Sigillato, come per il lato gas
G
Coperchio del tubo
(3)
Fig. 4-7
I
Sezione doppia chiave
(Non utilizzare una chiave se non in questo
punto. Potrebbero verifi carsi perdite di refrige-
rante.)
J
Sezione tenuta
(Sigillare l'estremità del materiale isolante
termico nel punto di collegamento delle
tubazioni con qualsiasi materiale sigillante a
disposizione, in modo che l'acqua non s'infi ltri
nel materiale termico isolante.)
* La fi gura a sinistra costituisce un
A
semplice esempio.
La forma della valvola di arresto, la
posizione dell'apertura di servizio,
ecc., possono variare in funzione
del modello.
D
A
* Ruotare solo la parte .
(Non serrare ulteriormente le parti
B
e l'una con l'altra.)
C
Tubo di caricamento
D
Apertura di servizio
Quantità di caricamento di refrigerante supplementare
11 - 20 m 21 - 30 m 31 - 40 m 41 - 50 m 51 - 60 m 61 - 75 m
0,2 kg 0,4 kg 0,6 kg
0,15 kg 0,3 kg 0,6 kg
0,2 kg 0,4 kg 1,0 kg
4.4. Tubo del refrigerante e metodo di verifi ca tenuta (Fig. 4-4)
(1) Collegare gli strumenti di verifi ca.
• Accertarsi che le valvole di arresto
• Aggiungere pressione alle linee del refrigerante attraverso il punto per inter-
C
venti di servizio
(2) Aggiungere gradualmente la pressione alla pressione specifi cata.
1
Pressurizzare a 0,5 MPa (5 kgf/cm
che la pressione non scenda.
2
Pressurizzare a 1,5 MPa (15 kgf/cm
si che la pressione non scenda.
3
Pressurizzare a 4,15 MPa (41,5 kgf/cm
rare la temperatura circostante e la pressione del refrigerante.
(3) Se la pressione specifi cata viene mantenuta per circa un giorno senza diminui-
re, signifi ca che i tubi hanno superato la prova e non ci sono perdite.
• Se la temperatura circostante cambia di 1°C, la pressione tende a cambiare
di circa 0,01 MPa (0,1 kgf/cm
(4) Un calo di pressione nelle fasi (2) o (3) indica una perdita di gas. Cercare le
cause della perdita.
4.5. Metodo di apertura della valvola di arresto
La modalità di aperture della valvola di arresto varia a seconda del modello del-
l'unità esterna. Utilizzare la modalità corretta per aprire le valvole di arresto.
(1) Lato del gas di SW75 (Fig. 4-5)
1 Togliere il cappuccio e girare fi no a quando è possibile l'asta della valvola in
senso antiorario utilizzando una chiave esagonale di 4 mm. Smettere di girare
quando si urta l'otturatore.
(ø 15,88: circa 13 giri)
2 Assicurarsi che la valvola d'arresto sia completamente aperta e riportare il cap-
puccio alla posizione originale.
(2) Lato gas di SW100, 120 (Fig. 4-6)
1
Rimuovere il cappuccio, tirare la maniglia verso di sé e ruotare di 1/4 di giro in
senso antiorario per aprire.
2
Assicurarsi che la valvola d'arresto sia completamente aperta, spingere in den-
tro la maniglia e riportare il cappuccio alla posizione originale.
(3) Lato liquido di SW75-120 e lato del gas/liquido di SW50-75 (Fig. 4-7)
1
Togliere il cappuccio e girare fi no a quando è possibile l'asta della valvola in
senso antiorario utilizzando una chiave esagonale du 4 mm. Smettere di girare
quando si urta l'otturatore.
(ø9,52: circa 10 giri)
2
Assicurarsi che la valvola d'arresto sia completamente aperta, spingere in den-
tro la maniglia e riportare il cappuccio alla posizione originale.
I tubi del refrigerante sono avvolti in un materiale protettivo per SW75-120
• I tubi possono essere avvolti in un materiale protettivo fi no ad un diametro di
ø90 prima e dopo la connessione. Tagliare il foro di uscita nel coperchio del tubo
dopo il solco ed avvolgere i tubi.
Spazio libero di ingresso del tubo per SW75-120
• Con del sigillante o del mastice sigillare la bocca di ingresso dei tubi in modo da
non far rimanere nessuno spazio libero.
(La mancata chiusura degli spazi liberi può essere causa di rumorosità o perdite di
acqua, nonché consentire la penetrazione dell'acqua con conseguenti guasti all'im-
pianto.)
Precauzioni per l'utilizzo della valvola di caricamento (Fig. 4-8)
A
Non stringere eccessivamente l'apertura di servizio al momento dell'installazione,
altrimenti il nucleo della valvola può deformarsi ed allentarsi, con il rischio di perdite
di gas.
Dopo aver posizionato la parte
A
parte e serrarla.
Dopo aver serrato la parte
l'altra.
• Durante l'installazione di unità multiple, prestare estrema attenzione. Il colle-
gamento ad un'unità interna sbagliata può causare un aumento anomalo della
pressione, con gravi effetti sulle prestazioni dell'impianto.
— — —
— — —
1,6 kg 2,2 kg 2,8 kg
A B
e siano chiuse e non aprirle.
A
della valvola di arresto del liquido .
G), attendere cinque minuti ed accertarsi
2
2 G), attendere cinque minuti ed accertar-
G), attendere cinque minuti e misu-
2
G). Apportare le modifi che necessarie.
2
B
nella direzione desiderata, ruotare unicamente la
A
, non serrare ulteriormente le parti
A B
e l'una con
