5 Mueva el conmutador de palanca de activación
de funciones/selección de revoluciones a la
posición de ralentí alto (símbolo del conejo) en
los mandos del suelo y compruebe las rpm.
Consulte la sección 2, Especificaciones .
Si el número de rpm del ralentí alto es correcto,
pase por alto el ajuste del paso 6.
6 Afloje la tuerca de seguridad de la horquilla; a
continuación, gire la tuerca de ajuste del ralentí
alto y el fuelle del solenoide en sentido inverso a
las agujas del reloj para aumentar las rpm o en
el sentido contrario para reducirlas. Apriete la
tuerca de seguridad de la horquilla y vuelva a
comprobar las rpm.
Asegúrese de que el solenoide se
repliega completamente al activar
el ralentí alto.
7 Vuelva a colocar el motor en su posición original
y cierre el pasador.
8 Vuelva a colocar la patilla de seguridad de la
bandeja giratoria del motor.
Modelos Perkins:
Para llevar a cabo este
procedimiento será necesaria la
intervención de dos personas.
1 Abra la cubierta de la torreta del lateral del
motor.
2 Retire la patilla de seguridad del cierre de la
bandeja giratoria del motor.
El cierre de la bandeja giratoria del
motor está situado debajo de la
bandeja giratoria del motor en el
extremo del contrapeso de la
máquina.
3 Abra el cierre de la bandeja giratoria del motor y
extráigala del motor de la máquina.
4 Conecte un tacómetro al motor. Arranque el
motor desde los mandos del suelo. Consulte la
sección 2, Especificaciones .
Salte al paso 6 si las rpm del ralentí bajo son
correctas.
N° de pieza 107846SP
Sección 3 • Procedimientos de mantenimiento programado
PROCEDIMIENTOS DE LA LISTA DE CONTROL B
5 Afloje la tuerca de seguridad del ralentí bajo; a
continuación, gire el tornillo de ajuste del ralentí
en el sentido de las agujas del reloj para
aumentar las rpm o en sentido contrario para
reducirlas. Apriete la tuerca de seguridad del
ralentí bajo y vuelva a comprobar las rpm.
a
a
b
c
d
6 Coloque el conmutador de palanca de activación
de funciones a la posición de ralentí alto
(símbolo del conejo). Consulte la sección 2,
Especificaciones .
Si el número de rpm del ralentí alto es correcto,
pase por alto el ajuste del paso 7.

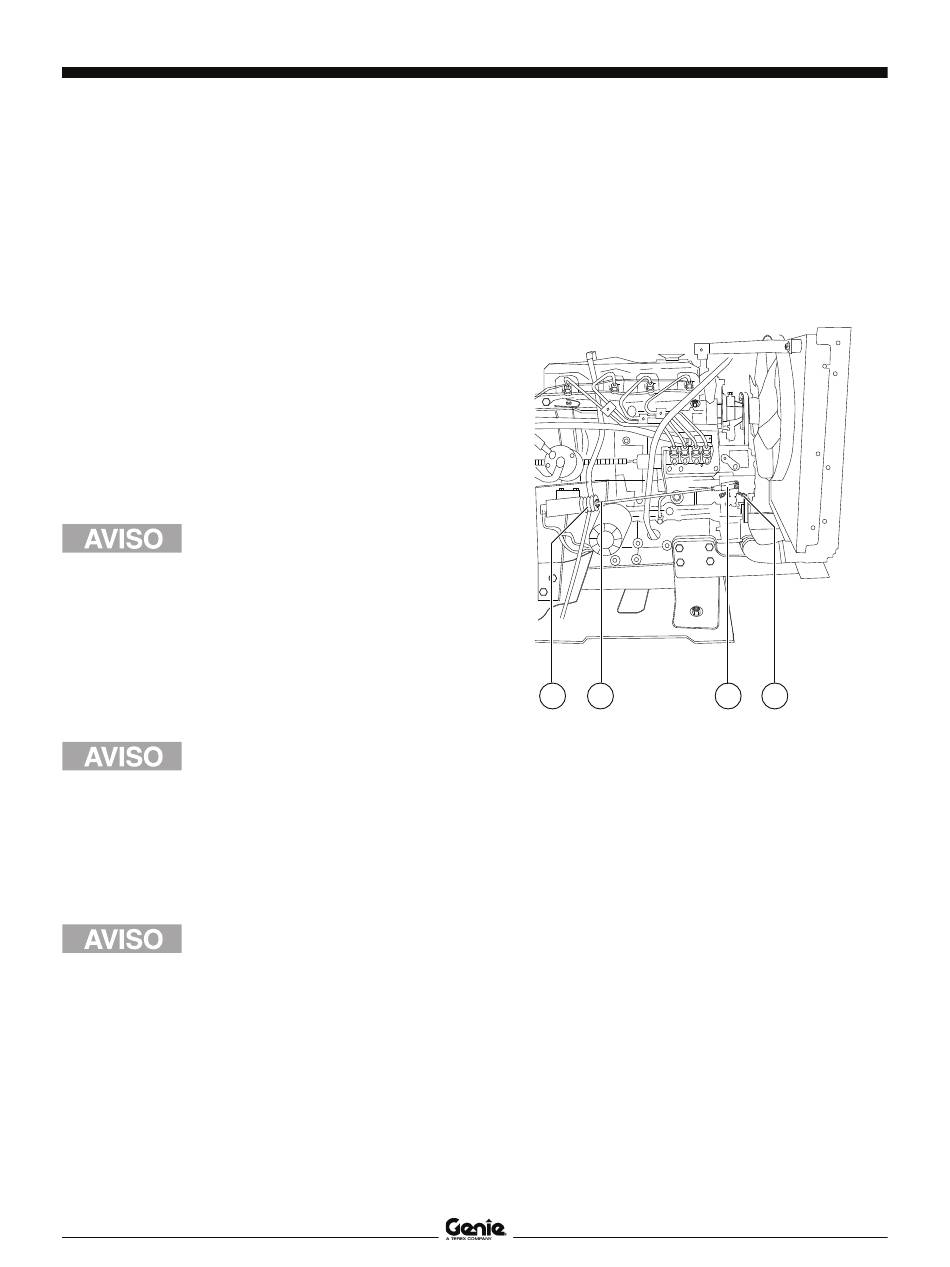

Z-45/25 • Z-45/25J
b c d
fuelle de solenoide
tuerca de ajuste del ralentí alto
horquilla
tuerca de seguridad del ralentí bajo y
tornillo de ajuste
