4.2 Vista generale e componenti principali

5 Camera stagna
7 Entrata gas
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
16 Ventilatore
19 Camera combustione
22 Bruciatore principale
29 Collettore uscita fumi
32 Circolatore riscaldamento
36 Sfiato aria automatico
44 Valvola gas
56 Vaso di espansione
74 Rubinetto di riempimento impianto
82 Elettrodo di rilevazione
IT
5
201
16
278
341
250
193
95
44
10 209

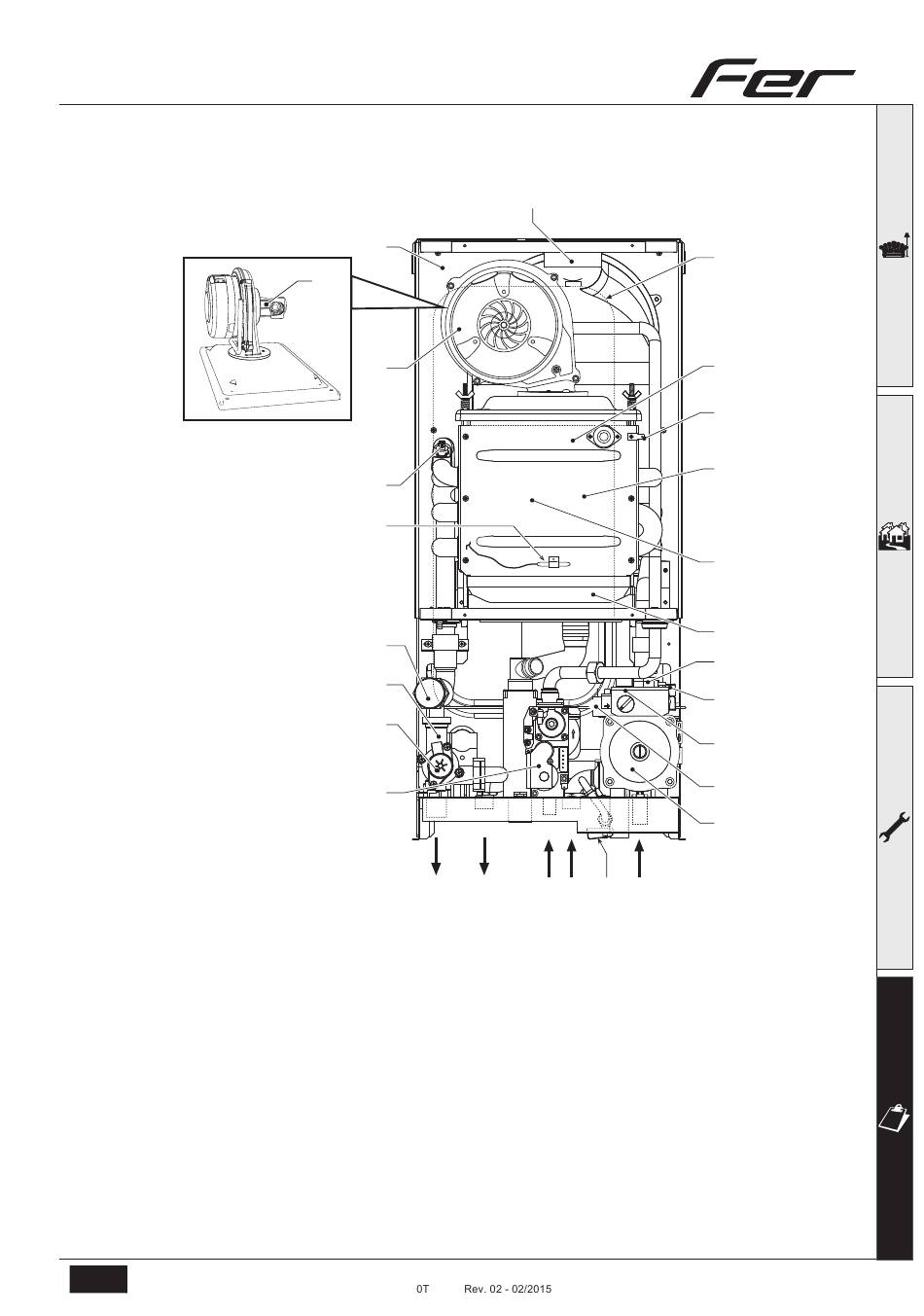

fig. 32 - Vista generale
cod. 354 652 -
29
7 210 74 11
95 Valvola deviatrice
114 Pressostato acqua
161 Scambiatore di calore a condensa
186 Sensore di ritorno
188 Elettrodo d'accensione
193 Sifone
196 Bacinella condensa
201 Camera miscelazione
209 Mandata bollitore
210 Ritorno bollitore
250 Filtro mandata impianto
278 Sensore doppio (Sicurezza + Riscaldamento)
341 Sonda scambiatore
