Interfaz IP KNX
Interfaz IP KNX
Ref.: IPS 300 SREG
Manual de instrucciones
1 Indicaciones de seguridad
Solo las personas cualificadas eléctricamente podrán realizar el montaje y la conexión de aparatos
eléctricos.
Se pueden producir lesiones graves, incendios o daños materiales. Léase y respétese completamente el
manual de instrucciones.
Estas instrucciones forman parte del producto y deben permanecer en manos del consumidor final.
Este producto solamente está previsto para ser empleado en recintos secos.

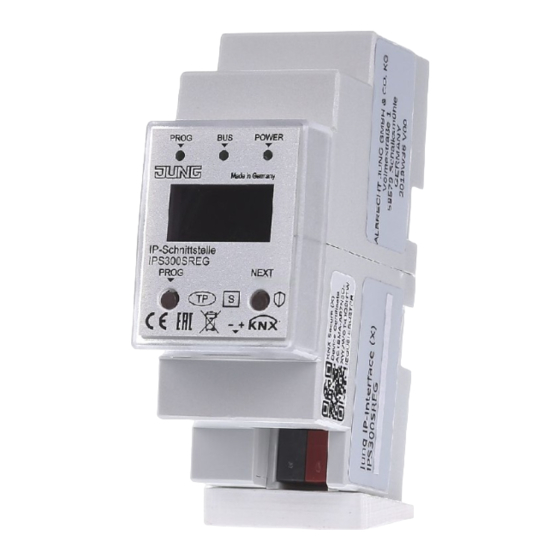

2 Estructura del aparato
(1) Conexión KNX
(2) Tecla NEXT
(3) Pantalla
(4) LED POWER
(5) Conexión LAN
(6) LED PROG
(7) LED BUS
(8) Tecla PROG
3 Funcionamiento
Información del sistema
El dispositivo puede actualizarse. Las actualizaciones del Firmware pueden realizarse cómodamente.
El dispositivo soporta KNX Data Secure. KNX Data Secure ofrece protección contra manipulación en la
automatización de edificios y puede configurarse en el proyecto ETS. Se presuponen conocimientos técnicos
detallados. Para la puesta en funcionamiento segura se requiere el certificado del dispositivo, que se encuentra en el
dispositivo. Durante el montaje debe retirarse el certificado del dispositivo y guardarse en un lugar seguro.
La planificación, instalación y puesta en funcionamiento del dispositivo se realizan con ETS, a partir de la
versión 5.7.
0024021302
PROG
BUS
POWER
6
7
Made in Germany
IP-Schnittstelle
IPS 300 SREG
PROG
NEXT
8
Fig. 1: Estructura del aparato
1 / 4
5
4
3
2
1
ES
21.07.2020
