El instrumento funciona con sondas fotométricas y radiométricas de la serie LP47x... que miden:
• la iluminancia (LP471 PHOT),
•
la irradiancia (LP471 RAD, LP471 UVA, LP471 UVB e LP471 UVC),
• la PAR (LP471PAR),
• la luminancia, (LP471 LUM 2),
• la irradiancia eficaz según la curva de acción dcl UVA (LP471 ERY).
Todas, a excepción la LUM 2, disponen de difusor para la corrección del coseno.
el instrumento reconoce automáticamente, el tipo de sonda conectada en la entrada, al momento
del encendido : es suficiente conectarla antes de encender el instrumento.
Las unidad de medida es establecida por el dispositivo, en función de la sonda conectada en la en-
trada: en los casos en que, para una misma sonda, se encuentren disponibles más unidad de medida,
utilice la tecla UNIT para seleccionar la deseada.
Todas las sondas con módulo se calibran en la fábrica y, normalmente, no precisan nuevas calibra-
ciones por parte del usuario.
El reconocimiento de las sondas se produce en el momento del encendido del instrumento: si
se activa una sonda con el instrumento encendido, es necesario apagarlo y encenderlo de nue-
vo.
3.1 M SICRAM VP474
ÓDULO

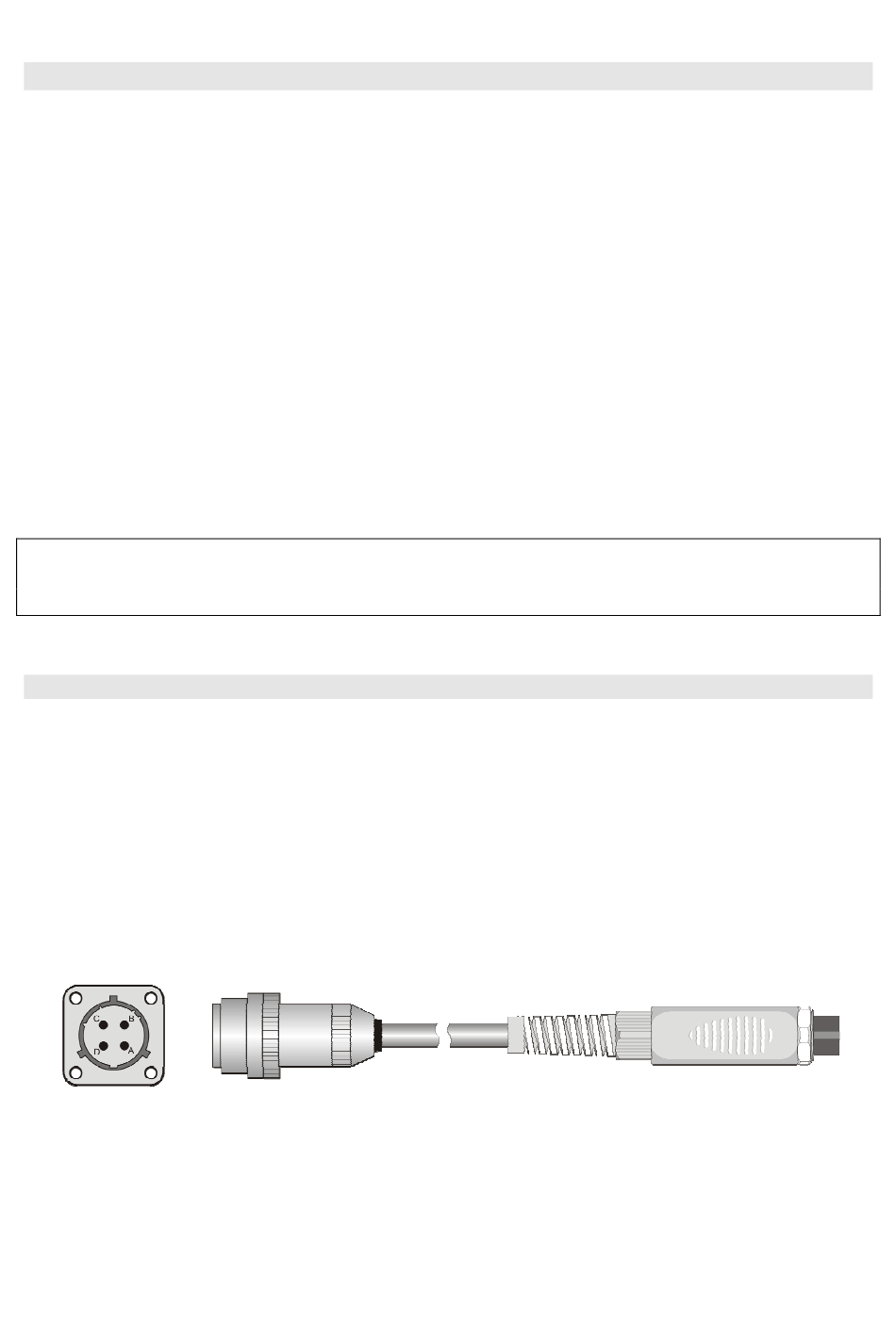

El módulo SICRAM VP474 se conecta a los piranómetros LP PYRA 02AV1 y LP PYRA 03AV1
con salida en tensión 0...1Vcc y permite leer, en el display del HD2302.0, la medida de la radiación
solar expresada directamente en W/m
El módulo dispone de un cable de 5m y acaba en un conector macho de 4 polos que se introduce en
el conector hembra del piranómetro correspondiente.
El rango de medida de los piranómetros es 0...2000W/m
No hace falta ninguna calibración por parte del usuario.
Puesto que el instrumento reconoce el módulo SICRAM al encenderse, seguir las instrucciones del
párrafo anterior: insertar el módulo cuando el equipo está apagado.
LP PYRA 02AV1
LP PYRA 03AV1

3. SONDAS Y EJECUCION DE LA MEDIDA
