Guía de inicio rápido

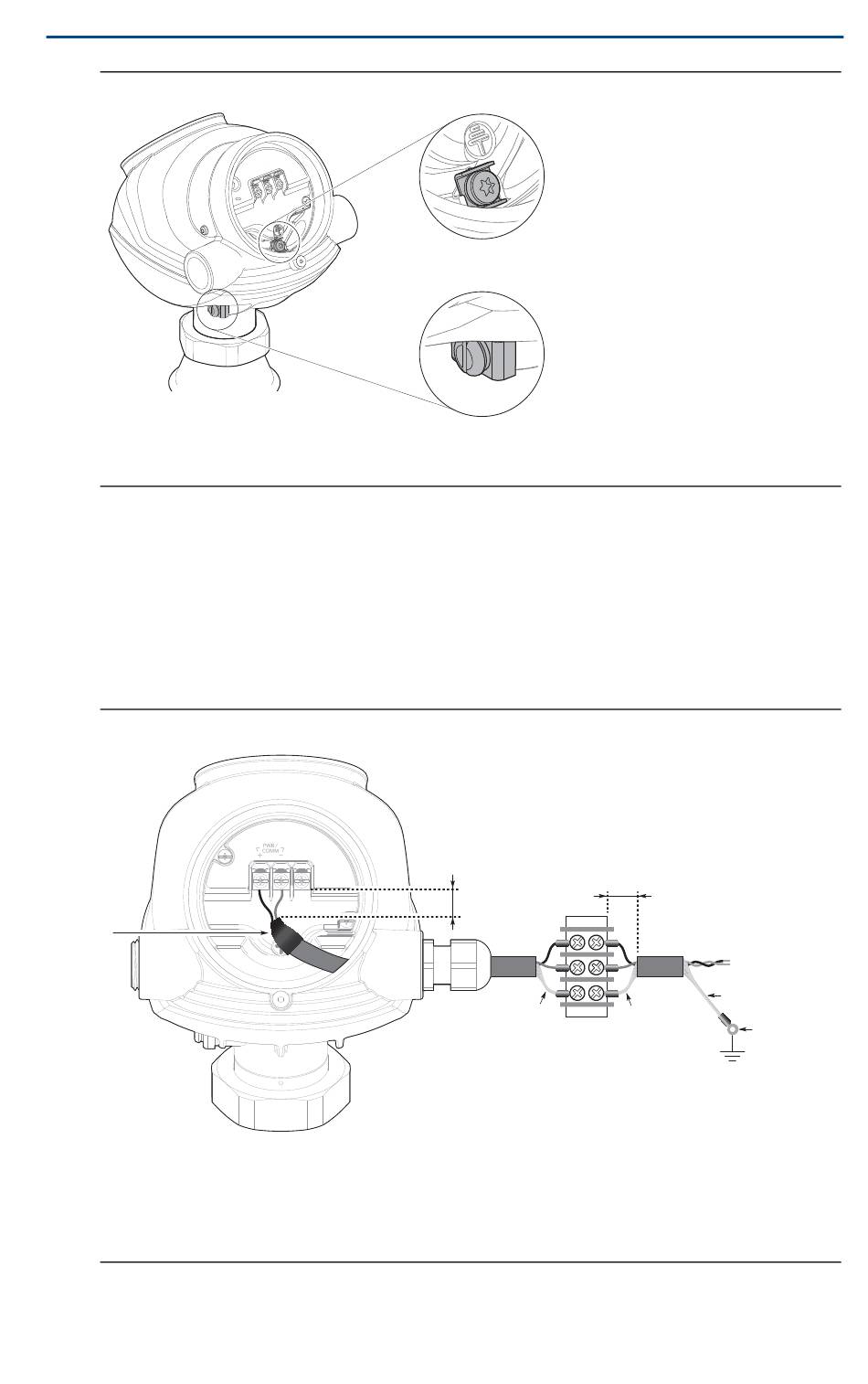

Figura 1. Tornillos de tierra
A. Tornillo interno de conexión a tierra
B. Tornillo externo de conexión a tierra
Conexión a tierra de la pantalla del cable de señal
Asegurarse de que la pantalla del cable del instrumento esté:
cortada cerca de la carcasa de la carcasa del transmisor y aislada para que no

haga contacto con la carcasa;
conectada de manera continua a través del segmento;

conectada a una buena tierra en el extremo de la fuente de alimentación.

Figura 2. Pantalla del cable
A
A. Aislar el blindado
B. Minimizar la distancia
C. Cortar la pantalla y aislar
D. Conectar la pantalla nuevamente a la conexión a tierra de la fuente de alimentación
14
A
B
B
B
C
Junio de 2016
C
C
D
