Generalidades
Este capítulo se refiere a los dos estilos de circuitos que no requieren dispositivos de aislamiento:
• NFPA Estilo 4
• NFPA Estilo 6
SLC Estilo 4 de NFPA
Los requisitos de Estilo 4 de la NFPA se cumplen usando el diagrama a continuación.
• Para la configuración Estilo 4 se permite la ramificación en T del alambrado SLC.
Manual de Alambrado PN 51626:A 12/17/02
Circuitos No aislados
Tablero de Control
B+ B–
SLC

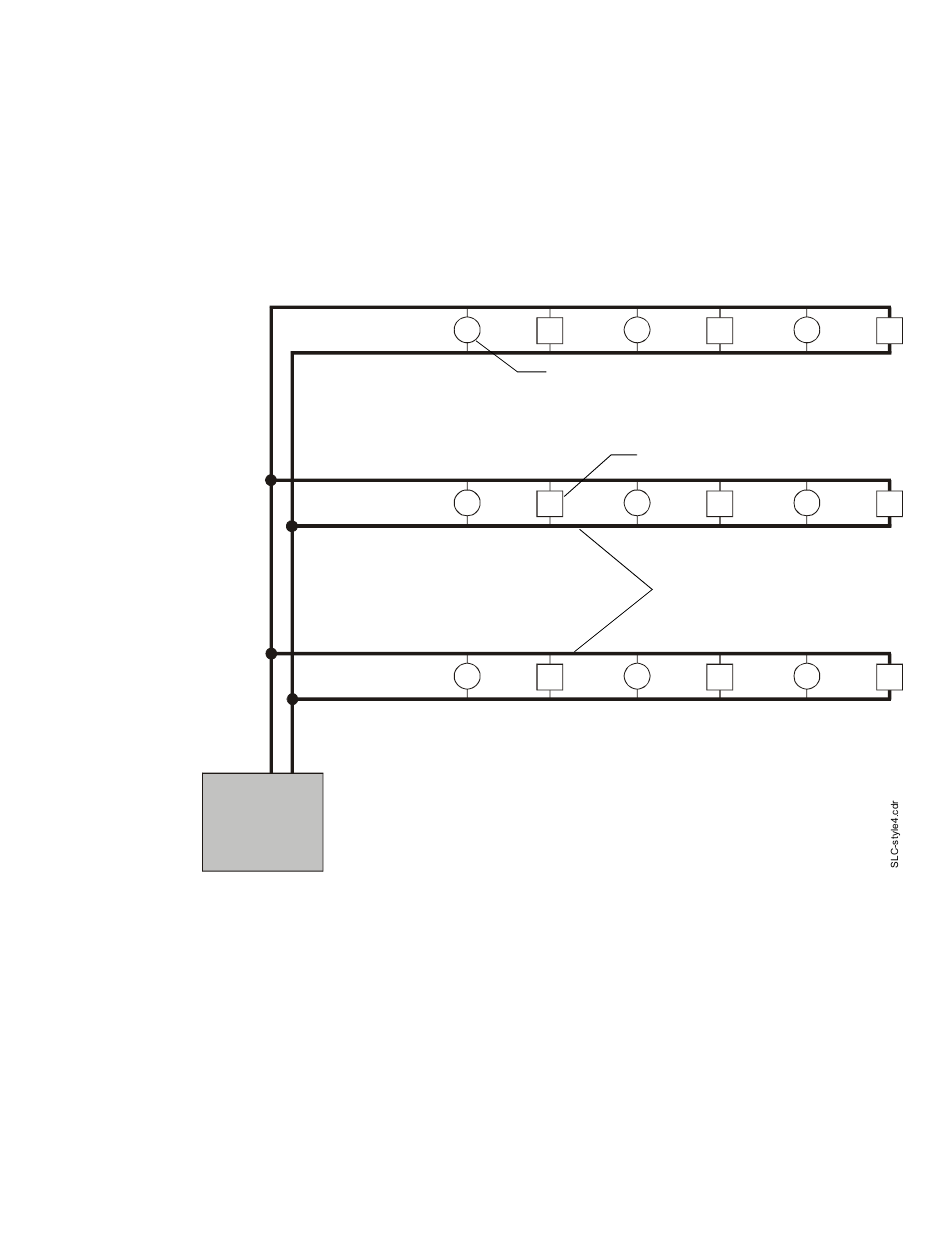

Figura 8 SLC Básico Estilo 4 de NFPA
Detector Direccionable de dos hilos
Módulo Direccionable
Circuitos con ramificación en T
17
