Operativa
5
Extracción e Inserción de canales en circuitos a 2 Mbit/s en servicio.
Una vez configurado Victor Plus y se transmita y reciba el patrón de test
lo único que deberá realizar es la activación de la función de cálculo del
retardo pulsando el botón RTD situado en la pantalla inicial del grupo
Medida&Acción. Al activar esta función se envía un patrón especial que
permite calcular el retardo del enlace
Nota: Recuerde que en mientras la función de cálculo del RTD esté
activada no puede realizar medidas de calidad, de BER o deslizamientos.
Por ello si la función RTD está activada, en los bloques que representan el
generador y analizador de patrones aparece la etiqueta RTD
5.15 Extracción e Inserción de canales en circuitos a 2 Mbit/s en servicio.
En un circuito en servicio con tráfico real de usuarios, Victor Plus permite
realizar modificaciones en la señal y también inserción y extracción de los
canales transportados. Para ello Victor Plus deberá estar en modo de
funcionamiento transparente. En este modo Victor Plus es insertado en un
circuito en servicio y los datos pasan a través de Victor Plus. El tráfico
entra por el interfaz de entrada G.703 a 2 Mbit/s y es transmitido de nuevo
al circuito a través del interfaz de salida G.703 a 2 Mbit/s permitiendo
alterar un canal de 64 kbit/s o de n x 64 Kbit/s. El conector utilizado puede
ser tanto el balanceado o el no balanceado dependiendo del conector
implementado en el punto donde se conecta Victor Plus
Seleccione el modo de funcionamiento Transparente tal como se detalla
1.
en el apartado 5.1.
Una vez haya seleccionado el modo de funcionamiento pulse de nuevo el
2.
botón rotulado Prev. en la parte superior de la pantalla para retornar a la
pantalla principal que presenta el diagrama de bloques interno de Victor
Plus para generar y analizar en este modo.
Entrada
G703/2M
1
HDB3
3
Modo
TRANSPAR.
2
Salida
G703/2M
HDB3
RecCLK
Leds
6

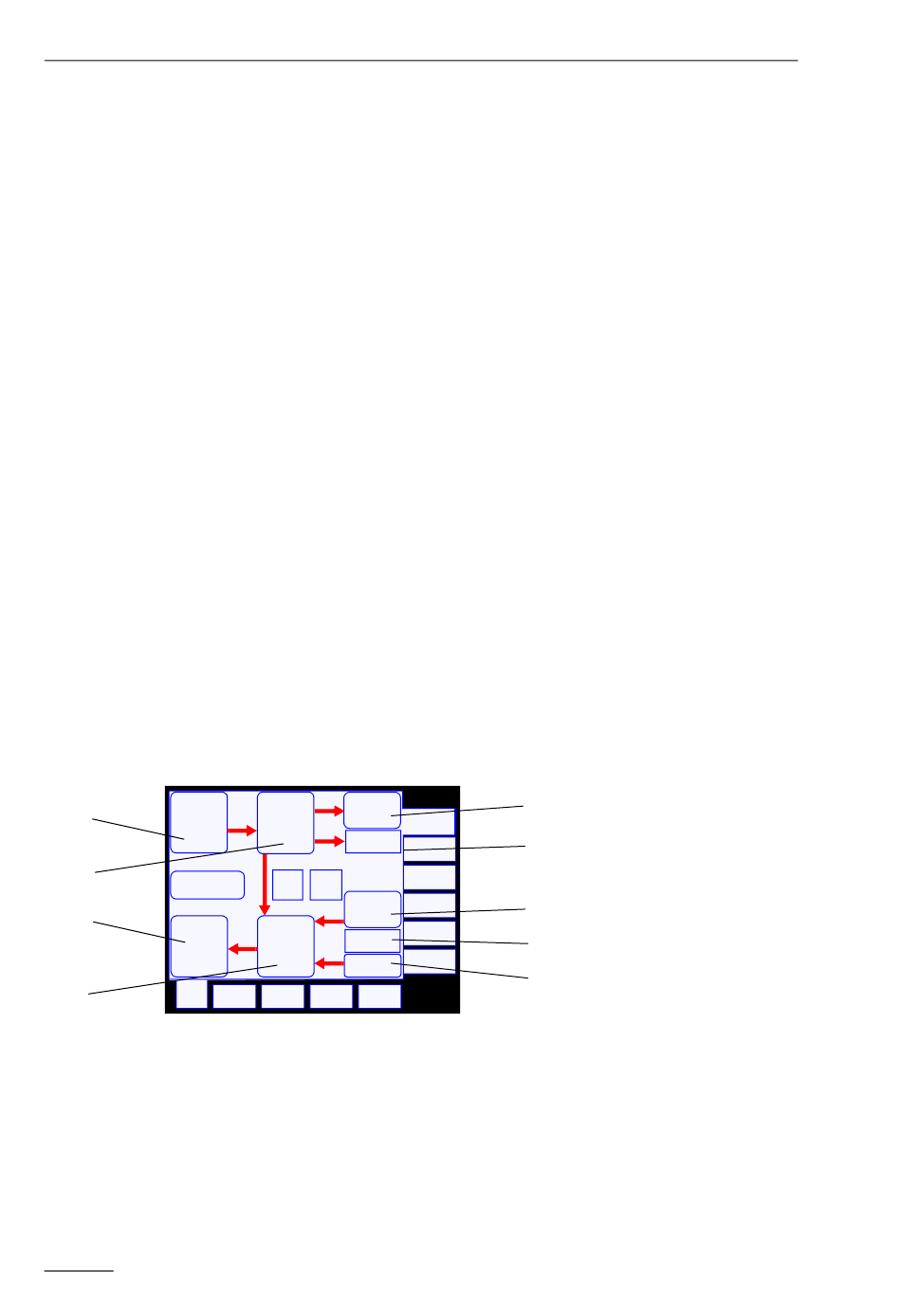

Figura 5.29
Programación interfaz de entrada
Pulsar el botón denominado Entrada (figura 5.29, 1) para entrar en la
pantalla de configuración del interfaz de entrada. figura 5.10
La velocidad binaria de la señal de entrada puede ser únicamente de 2048
1.
kbps
5-44
Patrón
Demux
PRBS
G.704
9
2 -1
CAS
SalSec
G703/CO
AUTO PRBS
Patrón
Palabra
32 bits
Mux
EntSec
G.704
G703/CO
CAS
Tonos
Impr. Inser Inic. Altav
Actu. NO NO
Pantalla diagrama bloques en modo Transparente.
4
Progra.
Medida 5
&Acción
Rstdos
Sistema
7
&Útiles
Fichero
9
Ayuda
8
Ext Pwr
