BOQUILLA AUTOMÁTICA DEL EN-
GANCHE DE SUSPENSIÓN AJUST-
ABLE EN ALTURA

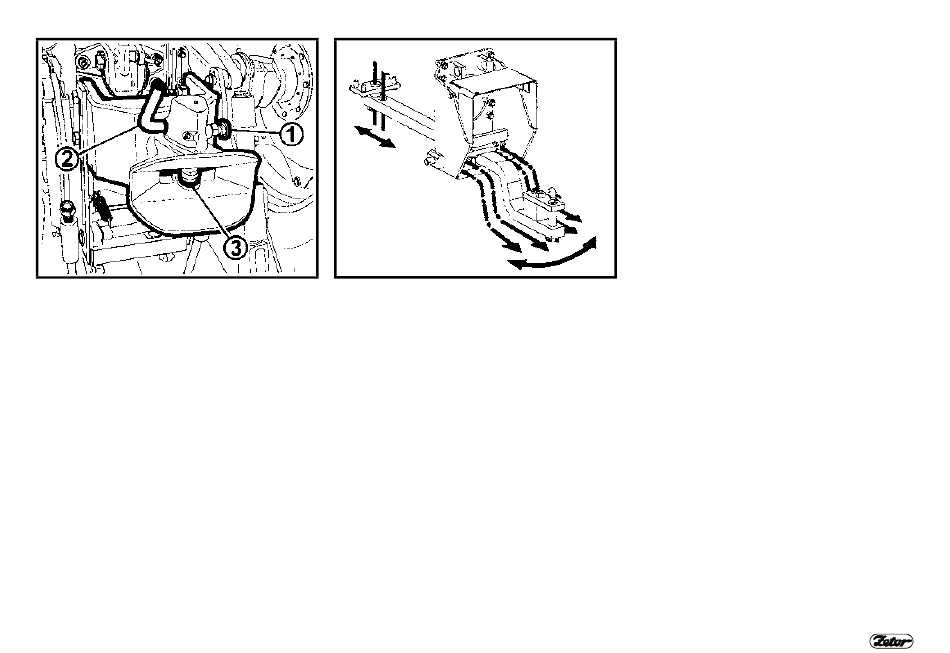

Durante el acoplamiento hace falta
sacar el fiador (1) y, al mismo tiempo,
levantar el pasador principal (3) a la
posición de arriba con ayuda de la pa-
lanca (2). Cuando la boquilla se en-
hembre en el ojal de la lanza, el pasador
entrará automáticamente en el ojo del
remolque acoplado. Terminado el acop-
lamiento, comprobar que el fiador haya
entrado.
La carga estática vertical permisible es
de 10 kN.
EXPLOTACIÓN EN EL TRANSPORTE
F 135

BARRA ORIENTABLE

La barra puede reajustarse en el sentido
transversal a 5 posiciones a 80 mm. La
posición ajustada se asegurará con un
estribo de apriete.
En el sentido longitudinal puede ajustar-
se la barra a 2 posiciones a partir del
extremo de la toma de fuerza. (350 ó
400 mm).
La barra transversal situada encima de
la barra propiamente dicha permite tra-
bajar con los aperos que requieren que
la barra esté libre (con el estribo des-
montado).
La carga estática vertical permisible de
la hoquilla es igual 12 kN.
93
F 136
