EPIC/SCARLET GUÍA DE OPERACIÓN

DSMC BRAIN

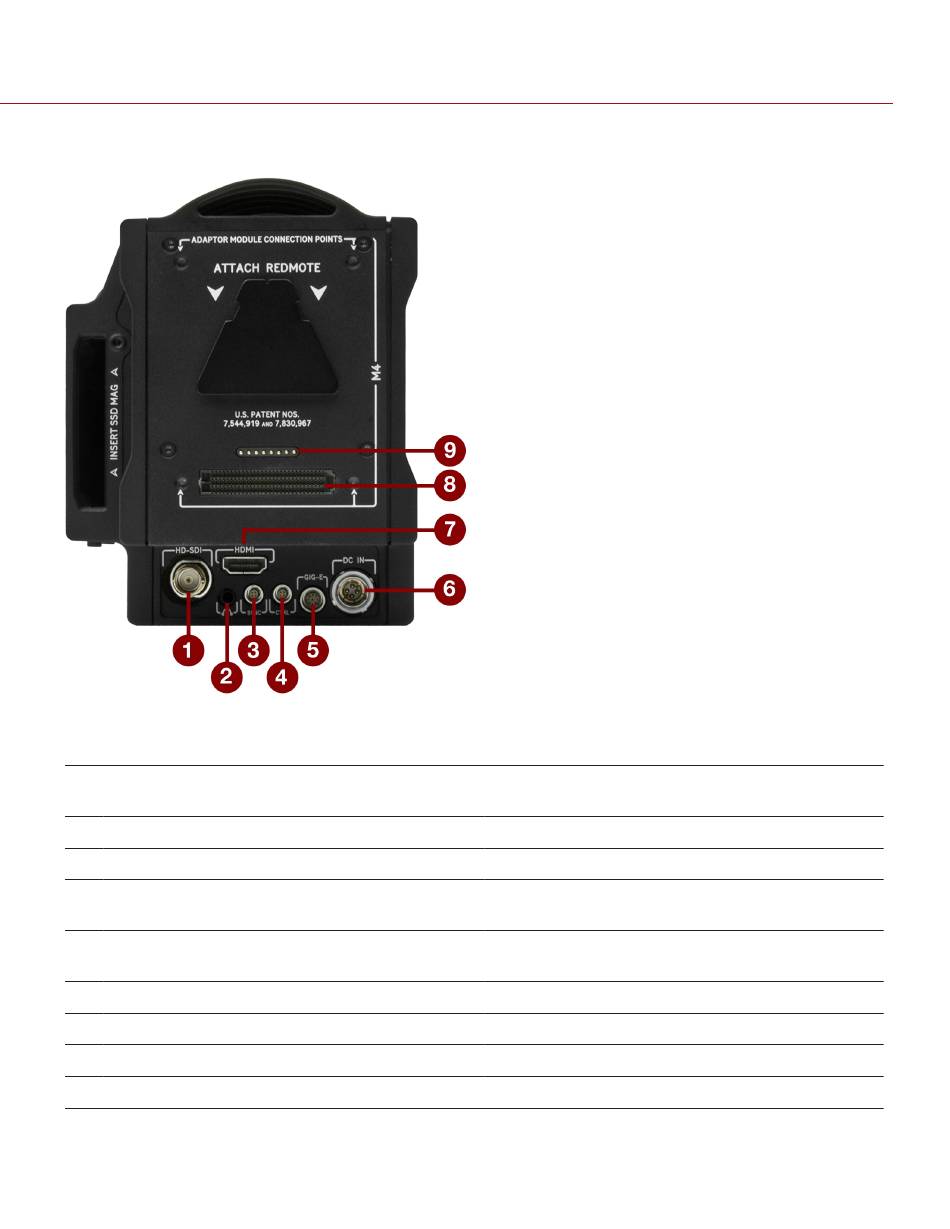

Figure: Conectores BRAIN
# CONECTOR
1 HD-SDI
2 Contacto de Audífono
3 SYNC
4 Control (CTRL)
5 GIG-E
6 Entrada de Energía DC
7 HDMI
8 Energía de Módulo
DER EC HO S DE AUT O R © 2 0 1 8 R ED.C O M , LLC
TIPO DE DETALLES
CONECTOR
BNC "3G-SDI (HD-SDI) de Salida" en la página siguiente
estéreo 3.5mm "Audífono" en la página 238
®
00B LEMO 4- "Communication Ports (Puertos de Comunicación)" en
pines la página 234
00B LEMO 4- "CTRL (Control RS232)" en la página 236
pines
0B LEMO 9-pines "GIG-E (Ethernet)" en la página 237
1B LEMO 6-pines "ENTRADA DC (Entrada de Energía)" en la página 239
HDMI "Salida HDMI" en la página 233
SEARAY "Power Priority (Prioridad de Energía)" en la página 43
