Preparativos
Capítulo
3-1 Conexiones y ajustes
3-1-1 Conexión de un monitor externo
La conexión de un monitor de vídeo al conector
MONITOR, VIDEO OUT, o SDI OUT de esta unidad le
permite ver la salida vídeo en la pantalla del monitor.
A continuación, se muestran algunos ejemplos de
conexión.
Conexión al conector MONITOR
Nota
Ajuste previamente la pantalla compatible con PC o el
proyector de datos al que se va a conectar esta unidad para
una entrada VGA.

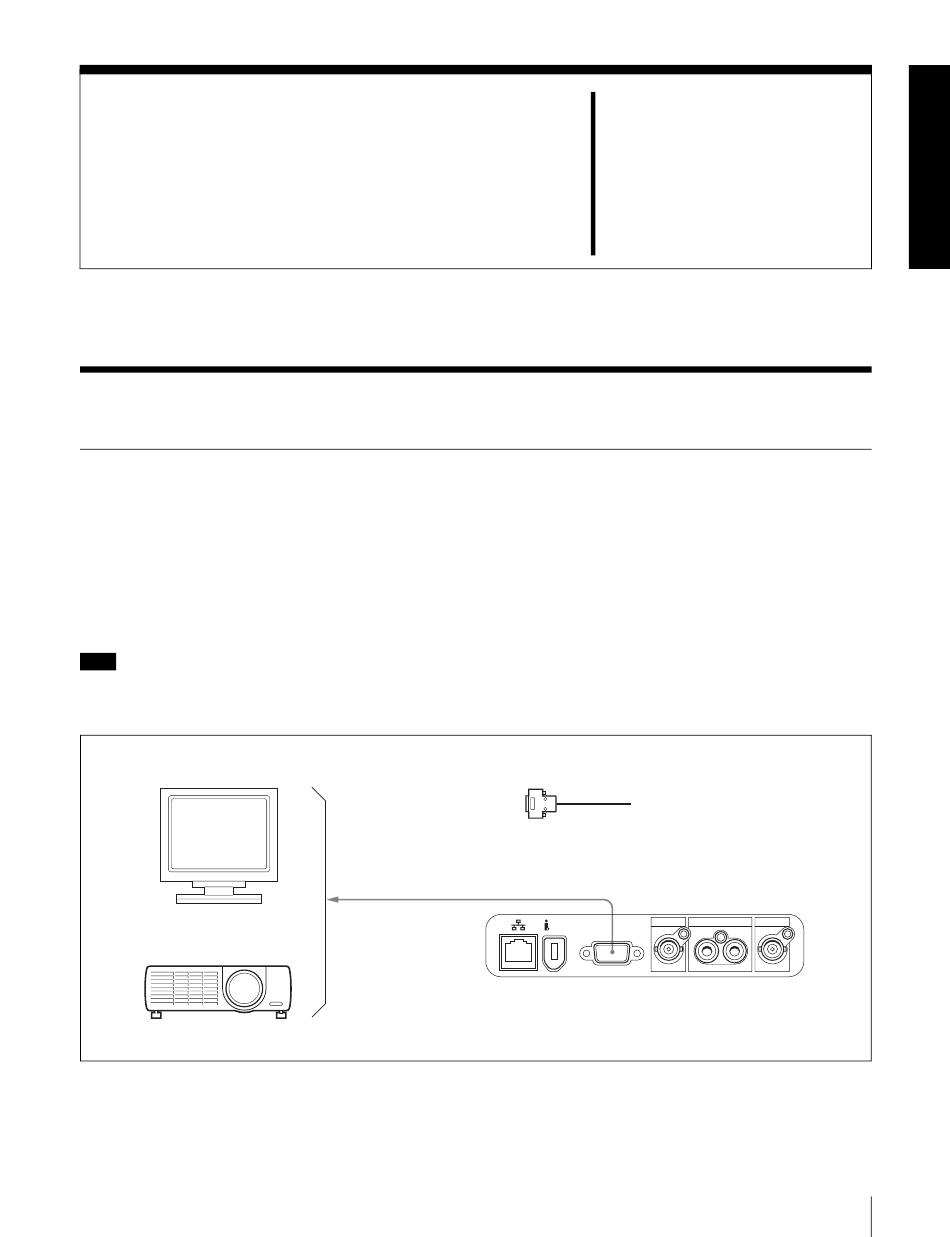

Pantalla compatible con PC
1: Cable D-sub de 15 terminales (no suministrado)
Conector de entrada RGB
MONITOR
PDW-V1
1
VIDEO OUT
AUDIO MONITOR OUT
SDI OUT
S400
MONITOR
L
R
Proyector de datos
