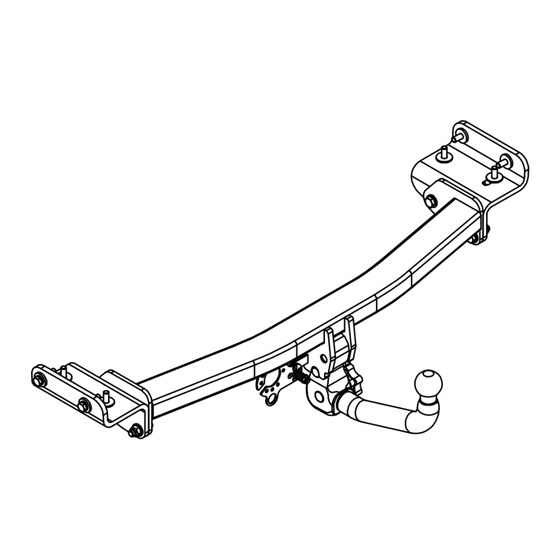

MVG: 3105 E
Hyundai ix35 (EL/ELH)
E
Instrucciones de montaje
D
Einbauanleitung
GB
Installation instruction
F
Notice de montage
An der Wasserwiese 1
D-52249 Eschweiler
13.07.2016
NL
S
CZ
I
info@mvg-ahk.de
www.mvg-ahk.de
Inbouw instructie
Monteringsanvisning
Návod k montáži
Istruzioni di montaggio
Tel.: 0049 (0)2403/7902-60
Fax: 0049 (0)2403/7902-99
Seite 1 - 17
Publicidad
Manuales relacionados para MVG 3105 E
Resumen de contenidos para MVG 3105 E
- Página 1 MVG: 3105 E Hyundai ix35 (EL/ELH) Instrucciones de montaje Inbouw instructie Einbauanleitung Monteringsanvisning Installation instruction Návod k montáži Notice de montage Istruzioni di montaggio An der Wasserwiese 1 info@mvg-ahk.de Tel.: 0049 (0)2403/7902-60 D-52249 Eschweiler www.mvg-ahk.de Fax: 0049 (0)2403/7902-99 Seite 1 - 17...
- Página 2 ≤ 2140 kg e11*2007/46*0104 e11*2007/46*0192 = 11,2 kN ≤ 50 kg kg ? ≤ 80 kg T x R g = 9,81 m/s 1000 x (T + R) T - kg R - kg R x D x 1000 (g x R) - (1000 x D) T x D x 1000 (g x T) - (1000 x D) Seite 2 - 17...
- Página 3 1000 Km 1000 km 0 km 40 Nm 68 Nm Seite 3 - 17 13.07.2016...
- Página 4 Ø < 49 mm Zulässige Stützlast maximal 50 kg Approval Number M VG-M etallverarbeitungsgesellschaft mbH e4 00-4040 www.mvg-ahk.de MVG-Metallverarbeitungsgesellschaft mbH Type: 3105 E D-Value: 11,2 kN Class: A50-X S-Value: 100 kg Zulässige Stützlast maximal 80 kg Made in Germany www.mvg-ahk.de M VG-M etallverarbeitungsgesellschaft mbH www.mvg-ahk.de...
- Página 5 Zulässige Stützlast maximal 50 kg M VG -M et al lv er ar be it un gs ge se ll scha ft mbH w w w .mv g-ahk.de Zulässige Stützlast maximal 80 kg M VG -M et al lv er ar be it un gs ge se ll scha ft mbH w w w .mv g-ahk.de M VG: 31 05 E H yu nd ai i x3 5 (E L/ELH)
- Página 6 Seite 6 - 17 13.07.2016...
- Página 7 Seite 7 - 17 13.07.2016...
- Página 8 Seite 8 - 17 13.07.2016...
- Página 9 Seite 9 - 17 13.07.2016...
- Página 10 Seite 10 - 17 13.07.2016...
- Página 11 Seite 11 - 17 13.07.2016...
- Página 12 M10x1.25 8.8 40 Nm M12 8.8 68 Nm M10x1.25 8.8 40 Nm M12 8.8 68 Nm Seite 12 - 17 13.07.2016...
- Página 13 Zulässige Stützlast maximal 50 kg MVG-Metallverarbe itungsgesellschaft mbH www.mvg-ahk.de Zulässige Stützlast maximal 80 kg MVG-Metallverarbe itungsgesellschaft mbH www.mvg-ahk.de An der Wasserwiese 1 info@mvg-ahk.de Tel.: 0049 (0)2403/7902-60 D-52249 Eschweiler www .mvg-ahk.de Fax: 0049 (0)2403/7902-99 Seite 13 - 17 13.07.2016...
- Página 14 Seite 14 - 17 13.07.2016...
- Página 15 Best. Nr.: 3105 E Seite 15 - 17 13.07.2016...
- Página 16 Der Freiraum nach Anhang VII, Abbildung 30 der Richtlinie 94/20/EG ist zu gewährleisten. Volný prostor ve smyslu P ílohy VII, obr. 30 Sm rnice . 94/20/EG musí být zaru en. Frirummet skal overholdes iht. bilag VII, fig.30 i direktive 94/20/EF. Debe garantizarse el espacio libre, conforme al anexo VII, imagen 30 de la directiva comunitaria 94/20/CE.
- Página 17 Die Anhängevorrichtung ist ein Sicherheitsteil und darf nur von Fachunternehmen montiert werden. Bei falscher Montage besteht schwere Unfallgefahr! Der deutsche Text dieser Anleitung ist bindend. Tažné za ízení je bezpe nostní sou ást, kterou smí montovat pouze odborné podniky. P i chybné meck montáži hrozí...
