Entradas

Compensación de calibración
La compensación de calibración permite a un dispositivo
compensar los efectos de sensores imprecisos, resistencias
de los conductores u otros factores que alteran el valor de
entrada. Una compensación positiva aumenta el valor de
entrada, mientras que una negativa lo disminuye.
El valor de compensación de entrada se puede
visualizar o cambiar con Compensación de calibración
(página Operaciones, menú Entrada analógica).
[`i; C A]

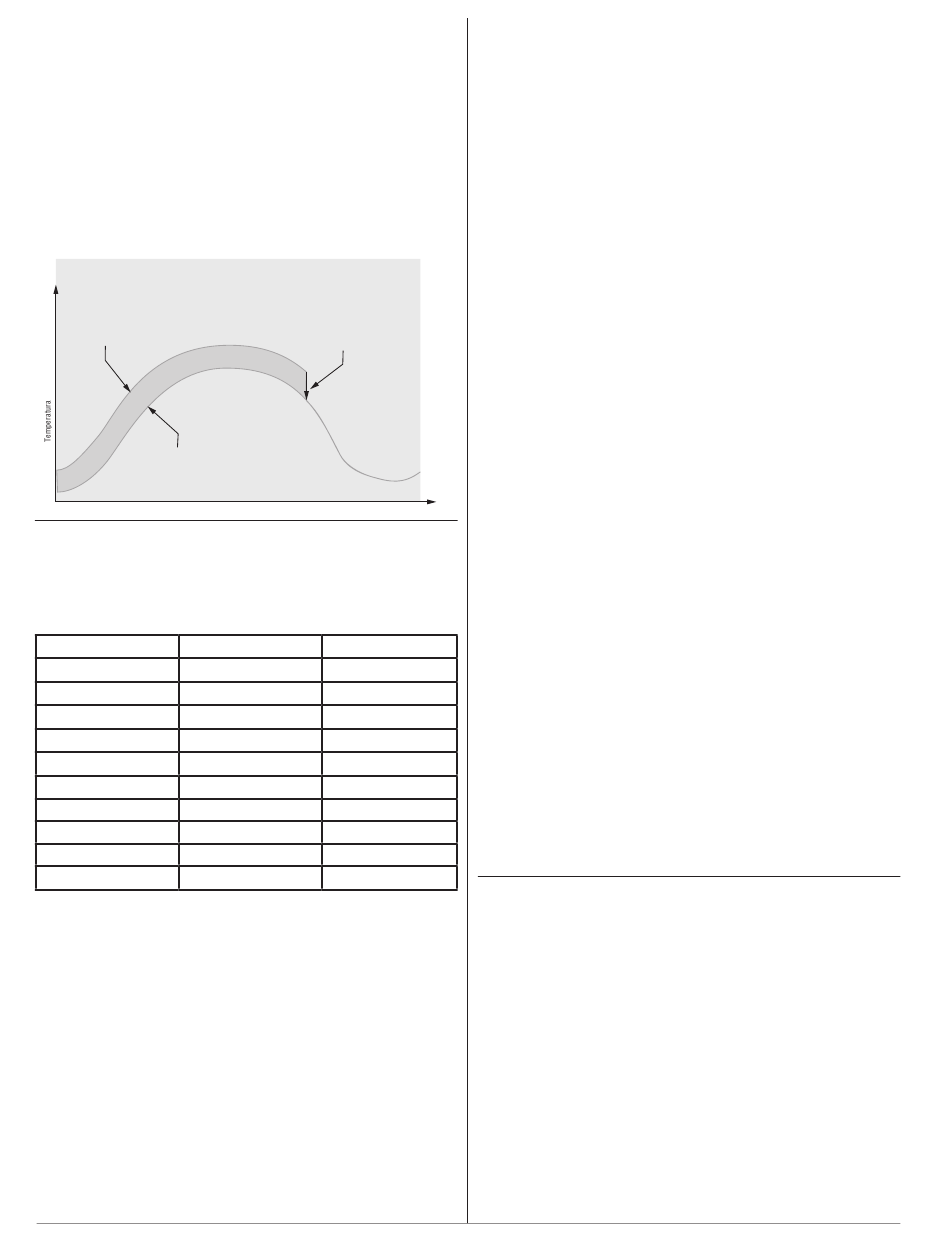

Lectura de temperatura
del sensor
Temperatura real del proceso
Calibración
Para calibrar una entrada analógica, necesitará
suministrar dos señales eléctricas o cargas de resistencia
cerca de los extremos del rango que la aplicación utilice.
Vea los valores recomendados más abajo:
Tipo de sensor Fuente Baja
termopar
0.000 mV
milivoltios 0.000 mV
voltios
0.000 V
miliamperios
0.000 mA
100 Ω RTD
50.00 Ω
1,000 Ω RTD
500.00 Ω
Termistor 5K 50.00 Ω
Termistor 10K 50.00 Ω
Termistor 20K 50.00 Ω
Termistor 40K 50.00 Ω
Siga los siguientes pasos para una entrada de
termopar o de proceso:
1. Aplique la señal de fuente baja para la entrada que
esté calibrando. Mida la señal para garantizar que sea
exacta.
2. Lea el valor de Medición eléctrica
Fábrica, menú Calibración) para esa entrada.
3. Calcule el valor de compensación, sustrayendo este
valor de la señal de fuente baja.
4. Configure Compensación de entrada eléctrica
(página Fábrica, menú Calibración) para esta entrada
para el valor de compensación.
5. Verifique la Medición Eléctrica para ver si coincide
con la señal o no. Si no encaja, ajuste la compensación
eléctrica de nuevo.
C ont rol ador i nte gr ado Wa tl o w E Z - Z O N E
La compensación de calibración
negativa compensará el efecto de
la diferencia entre la lectura del
sensor y la temperatura real.
Tiempo
Fuente Alta
50.000 mV
50.000 mV
10.000 V
20.000 mA
350.00 Ω
3,500.00 Ω
5000.00 Ω
10000.00 Ω
20000.00 Ω
40000.00 Ω
(página
[`Mu]
[ELi; o ]
®
P M
6. Aplique la señal de fuente alta a la entrada. Mida la
señal para garantizar que sea exacta.
7. Lea el valor de la Medición Eléctrica para esta
entrada.
8. Calcule el valor de incremento dividiendo la señal de
fuente baja por este valor.
9. Configure Pendiente eléctrica
Fábrica, menú Calibración) para esta entrada para el
valor de ganancia calculado.
10. Verifique la Medición Eléctrica para ver si coincide
con la señal o no. Si no encaja, ajuste la Pendiente
Eléctrica de nuevo.
Configure la compensación eléctrica a 0 y la Pendiente
Eléctrica a 1 para restablecer la calibración de fábrica.
Siga estos paso para una salida RTD:
1. Mida la resistencia de fuente baja para garantizar que
sea exacta. Conecte la resistencia de fuente baja para
la entrada que esté calibrando.
2. Lea el valor de Medición eléctrica
Fábrica, menú Calibración) para esa entrada.
3. Calcule el valor de compensación, sustrayendo este
valor de la resistencia de fuente baja.
4. Configure Compensación de entrada eléctrica
(página Fábrica, menú Calibración) para esta entrada
para el valor de compensación.
5. Verifique la Medición Eléctrica para ver si coincide
ahora con la resistencia o no. Si no encaja, ajuste la
compensación eléctrica de nuevo.
6. Mida la resistencia de fuente alta para garantizar que
sea exacta. Conecte la resistencia de fuente alta a la
entrada.
7. Lea el valor de la Medición Eléctrica para esta
entrada.
8. Calcule el valor de incremento dividiendo la señal de
fuente baja por este valor.
9. Configure Pendiente eléctrica
Fábrica, menú Calibración) para esta entrada para el
valor de ganancia calculado.
10. Verifique la Medición Eléctrica para ver si coincide
con la señal o no. Si no encaja, ajuste la Pendiente
Eléctrica de nuevo.
Configure la compensación eléctrica a 0 y la Pendiente
Eléctrica a 1 para restablecer la calibración de fábrica.

Constante de tiempo de filtro

La filtración suaviza una señal de entrada aplicando a la
señal una constante de tiempo de filtro de primer orden.
Filtrar el valor mostrado facilita supervisar. Filtrar la
señal podría mejorar el funcionamiento del control PID
en un sistema que tenga mucho ruido o que sea muy
dinámico.
Ajuste el intervalo de filtro de tiempo con Filtro de
Tiempo (página Configuración, menú Entrada
[`FiL]
analógica).
Ejemplo: Con un valor de filtro de 0.5 segundos, si el
proceso de valor de entrada cambia instantáneamente de 0 a
100 y permaneció en 100, la pantalla indicará 100 después de
cinco constantes de tiempo del valor de filtro o 2.5 segundos.
1 0 2
• •
(página
[ELi; S ]
(página
[`Mu]
[ELi; o ]
(página
[ELi; S ]
Capítul o 9 Fun ci one s
