de control (externo e interno) para controlar el proceso. El
lazo externo (entrada analógica 2) monitorea el proceso o
la temperatura de la pieza, que después se compara con
el punto establecido. El resultado de la comparación, la
señal de error, se ejecuta por la configuración PID en el
lazo externo de la cascada, que después genera un nivel de
energía para el lazo exterior. El punto establecido para el
lazo interno se determina por el nivel de energía del lazo
externo. El lazo interno (entrada analógica 2) monitorea la
fuente de energía (calentamiento y enfriamiento), que se
compara con el punto establecido del lazo interno generado
por el lazo externo. El resultado de la comparación, la
señal de error, se ejecuta por la configuración PID en el
lazo interno de la cascada, que genera un nivel de energía
de salida entre -100% y hasta +100%. Si el nivel de energía
es positivo, el calentamiento estará encendido; si el nivel
de energía es negativo, el enfriamiento se encenderá. La
energía de las fuentes de energía se suministran a través
de salidas elegidas.

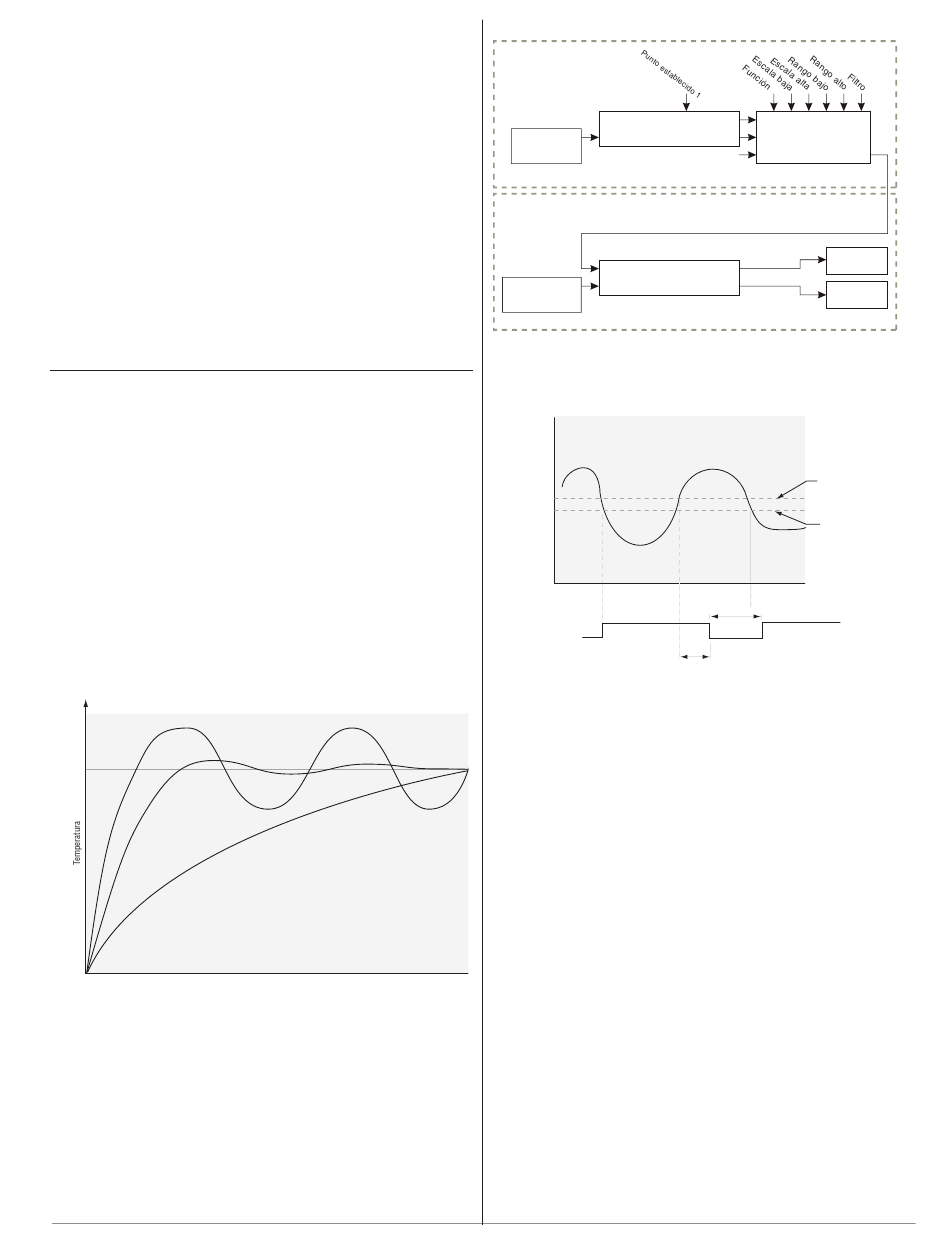

Control de compresor

El PM (PM8/9) puede configurarse para Control de
compresor con el firmware mejorado. El control del
compresor puede disminuir el desgaste de un compresor y
evitar que se bloquee debido al ciclo corto. Una válvula de
derivación que se opera a partir de una salida de control
regula el modo de enfriamiento del proceso, mientras que
otra salida enciende y apaga el compresor. El compresor
no se encenderá hasta que la energía de salida exceda
el % de energía de encendido del compresor durante un
período mayor que el Retraso de encendido del compresor.
El compresor no se apagará hasta que la energía de salida
exceda el % de energía de apagado del compresor durante
un período mayor que el Retraso de apagado del compresor.
Curva A (PID)
Punto
establecido
Curva B (cascada)
Nota:
Consulte el capítulo 10 para obtener ejemplos de
aplicación.
Control ado r inte gr ad o Wa tl o w E Z - Z O N E
Curva C (control simple)
Tiempo
Cascada
®
P M
Lazo externo
Fuente A
Entrada 1
(Parte del proceso)
Lazo de Control 1 - PID
Lazo interno
-100 % = Escala baja
+100 % = Escala alta
Punto establecido
remoto
Fuente B
Entrada 2 Fuente A
(Parte del proceso)
Lazo de Control 2 - PID
La salida de la función Cálculo es igual a la Fuente A cuando la Fuente E es falsa. La Fuente E deshabilita la cascada
cuando es verdadera y la salida de la función Cálculo es igual al punto establecido de lazo cerrado del lazo 1 de PID
% de energía
Calor 100%
2%
0%
-100%
Frío
Tiempo en segundos
Encendido
Compresor
Apagado
109
• •
Cascada
Energía
Fuente A
Punto establecido
Fuente B
de lazo cerrado
Fuente E Salida
deshabilitar
Función Cálculo
cascada de E/S digital
0 a100 %
Energía de calentamiento
Energía de enfriamiento
0 a100 %
2% de energía de
apagado del compresor
0% de energía de
encendido del compresor
Retraso de encendido del
compresor = 45 segundos
Retraso de apagado del compresor = 20 segundos
Capítul o 9 F unc i ones
Salida de
calentamiento
Salida de
enfriamiento
