Lea detenidamente las instrucciones. Los artículos hacen referencia a la sección de la lista de repuestos y kits de servicios.
Lubrique los cierres de goma antes de colocarlos.
: hace referencia al cierre mecánico.

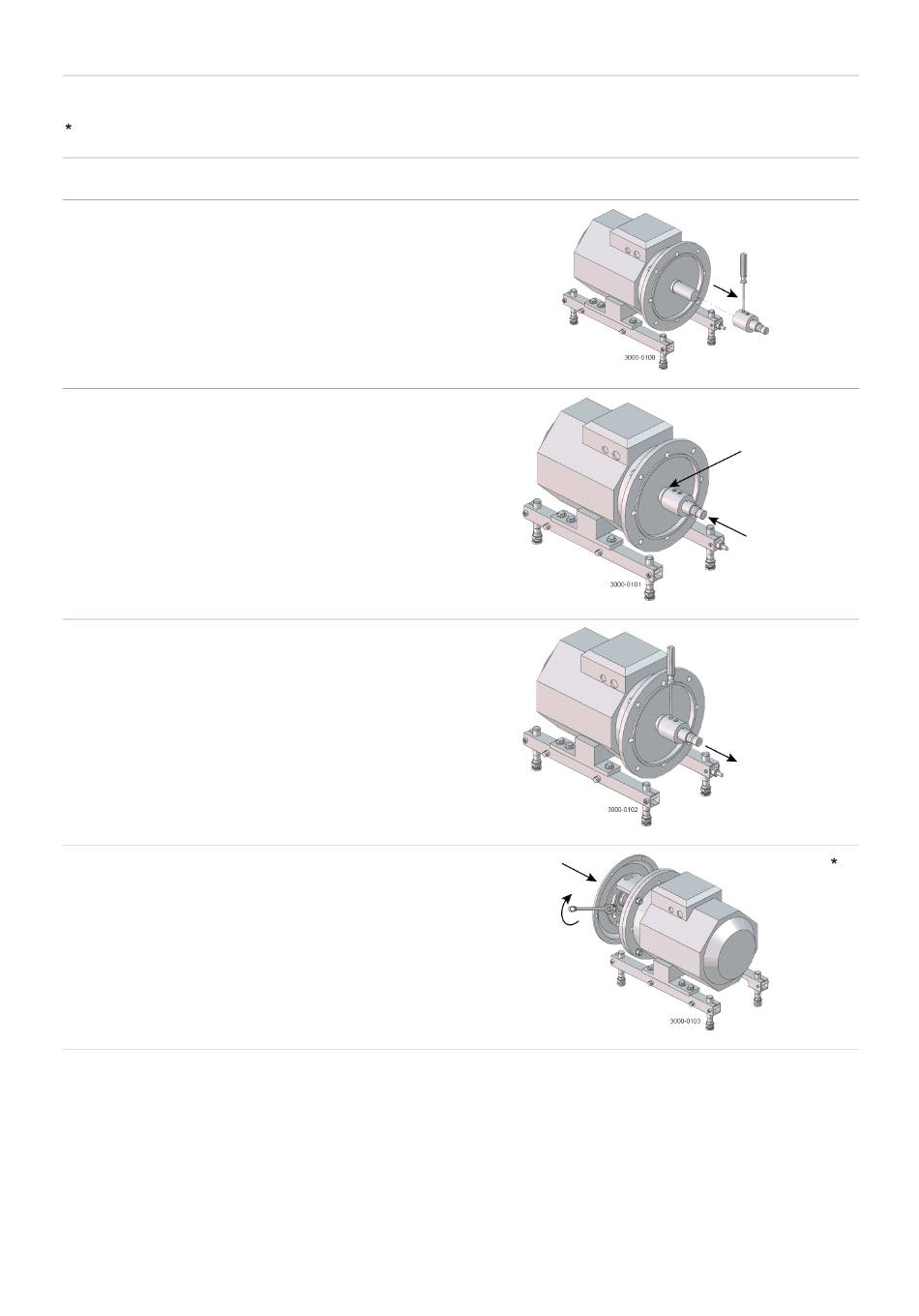

5.7 Ajuste del eje (LKH-5)

Paso 1
1. Afloje los tornillos (6).
2. Extraiga el eje corto (7).
Paso 2
1. Coloque el eje corto (7) en el eje del motor. Los tornillos (4)
deben caber en la ranura del eje del motor.
2. Compruebe que el espacio entre el extremo del eje de
mangueta y la brida del motor es de 10–20 mm (0,39-0,78
pulgadas).
Paso 3
1. Apretar los tornillos (4) ligeramente y de manera uniforme.
2. Asegúrese de que el eje principal (7) pueda moverse sobre el
eje del motor.
Paso 4
1. Para el cierre mecánico doble: Fije el anillo de transmisión
(52) al eje de mangueta (7).
2. Ajuste la placa trasera (25), las arandelas (21) y las tuercas
(20), y apriete.
5 Mantenimiento
10-20 mm
(0,39 - 0,79
pulgadas)
