ADAPTADORES Y UNIONES DOBLES

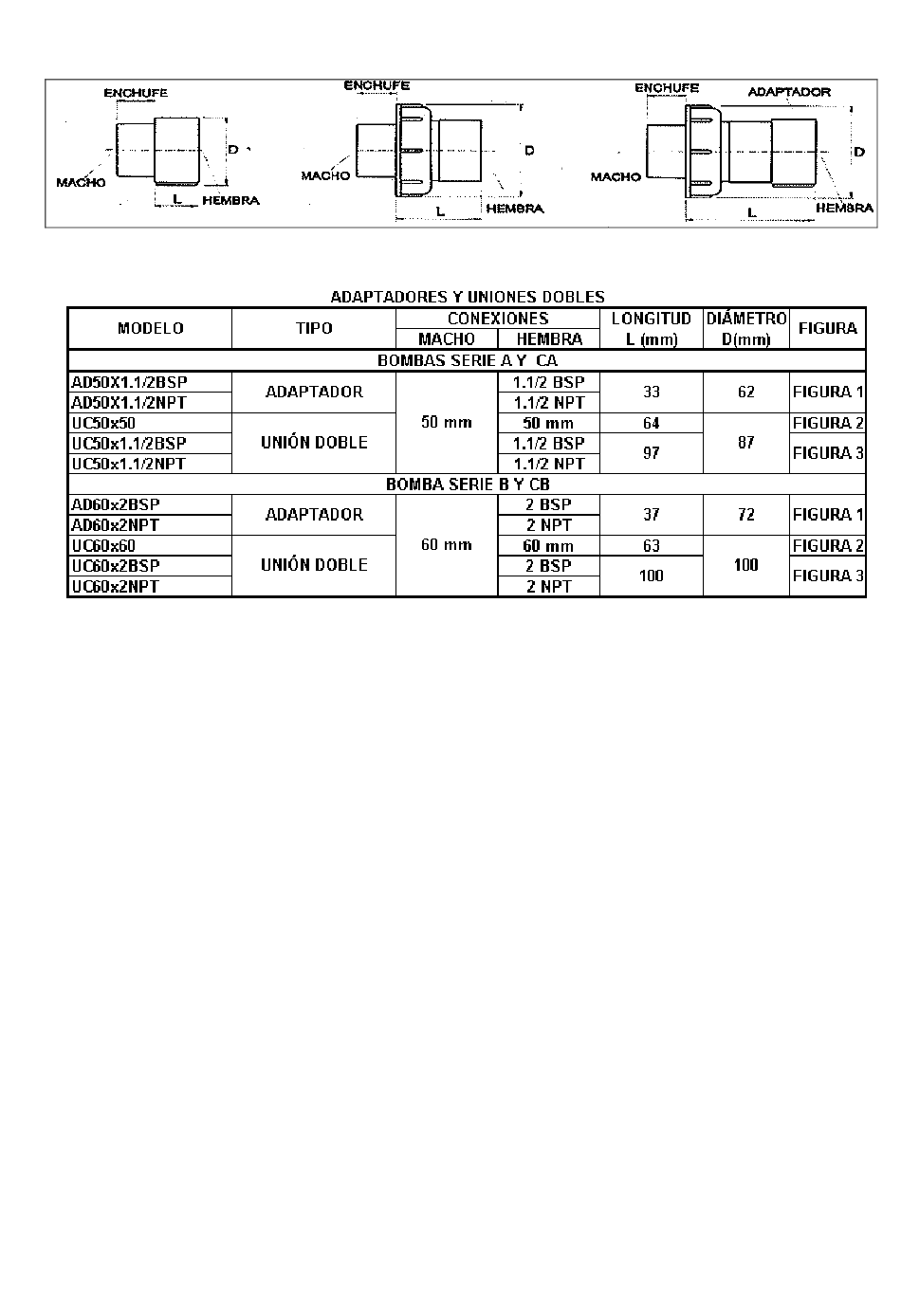

FIG 1 FIG2 FIG 3
Los adaptadores posibilitan la conversión para roscas BSP o NPT de las boquillas para tubería de PVC
soldable.Las uniones dobles,además de compensar desalineaciones de la tuberia, facilitan una eventual
manutención o la remoción de los equipos y también posibilitan convertir para roscables las boquillas para
tubería de PVC soldable.
Instale un registro en la tubería de descarga y ,si la bomba estuviera debajo del nivel del agua,un tanbién en la
tuberia de succión para posibilitar la limpieza del canato del prefiltro.
Certifiquese de que no hay niguna entrada de aire en la linea de succión.
5.0 – INSTALACIÓN ELÉCTRICA
Si la bomba pertenecer al conjunto del filtro para piscina, siga rigurosamente todas las prescripciones contenidas
en el manual de instrucciones del filtro.Cuidados especiales deben ser tomados cuanto al proyecto e ejecución
de la instalación electrica de una piscina,pues el cuerpo humano mojado o inmerso en el agua posee bajisima
resistencia electrica y mismo bajas tensiones se tornam muy peligrosas.
Realice la instalación con un electricista capacitado y según las Normas Técnicas en vigencia.
Las siguientes recomendaciones basicas deben ser cumplidas:
Verifique que la red electrica disponible esté de acuerdo con las caracteristicas indicadas en la placa del
motor.Normalmente los motores monofasicos son suministrados conectados para la tensión de 220 V y los
trifasicos venen conectados para 220 V ( 60 Hz) y 380 V ( 50 Hz).En caso de red electrica de otra tensión,los
mismos deben ser reconectados.
Proveer un circuito exclusivo protegido por disyuntor termomagnetico y proveido de interruptor seccionador que
garantice a desconexión de la alimentación electrica.Los motores trifasicos deben ser protegidos contra
sobrecarga por llave magnética con relay térmico.
Los condutores electricos deben ser seleccionados para una corriente a lo menos 25% mayor que la indicada en
la placa del motor y por la caida de tensión a un maximo de 4%.
Se debe realizar una conexión de protección a tierra de la carcasa del motor electrico y de todos los demás
equipos conductores.Dicha instalación a tierra debe estar conforme a las normas en vigencia.
Concluida la instalación electrica y en caso de ser trifasica,se debe verificar el sentido de giro de la
electrobomba.Para ello energice el motor sólo por un instante y observe el sentido de rotación del eje.El giro
correcto es el sentido horario observado desde la parte posterior del motor.En caso de no ser correcto se deberá
intercambiar la conexión de los conductores indistintamente.Los motores monofasico son suministrados con
sentido de rotación correcto.
