4.6

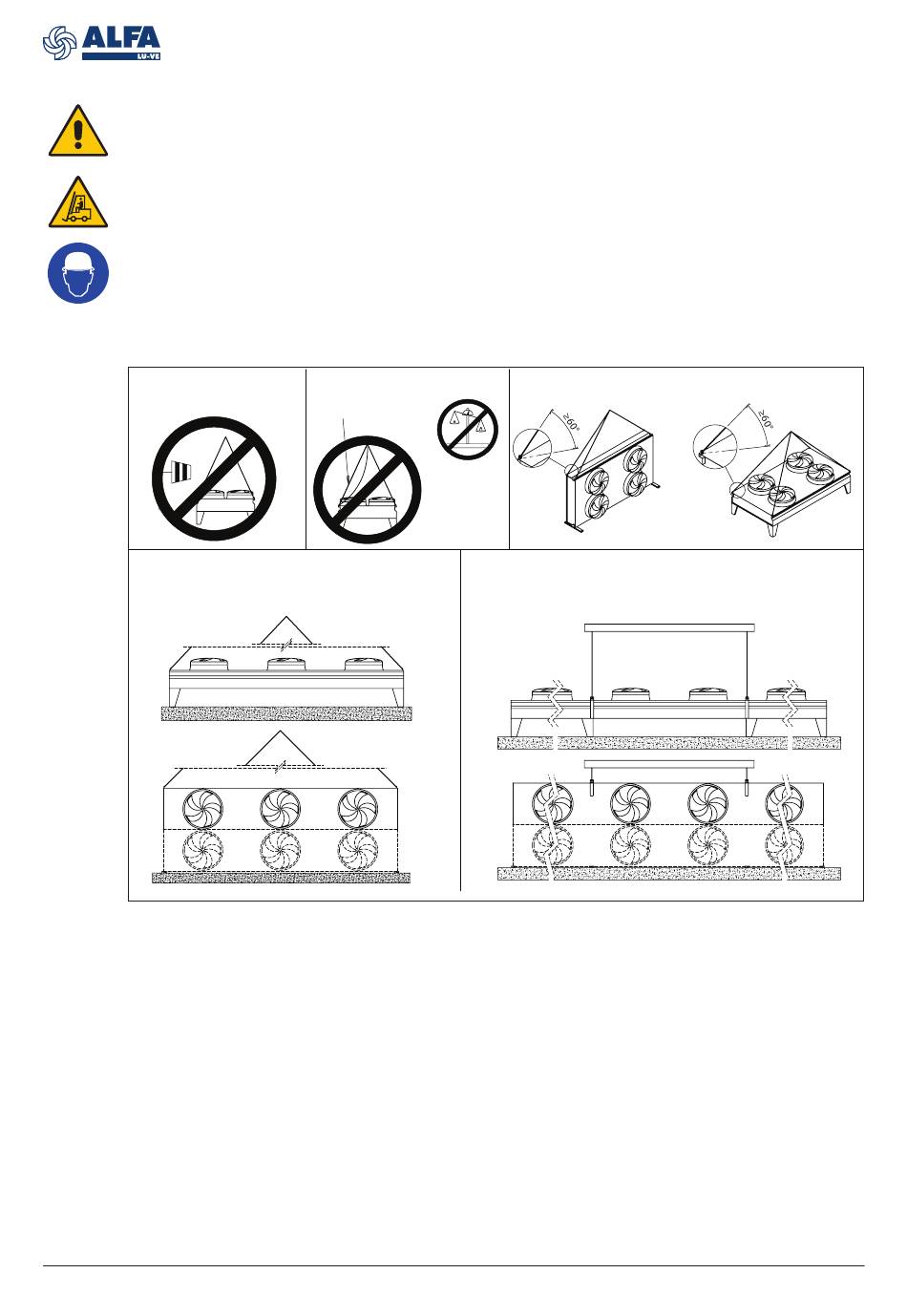

Izado desde arriba

Todos los modelos AlfaBlue de flujo de aire horizontal y vertical están equipados con 4 puntos de
elevación. Por lo tanto, las ilustraciones se aplican a todos los modelos AlfaBlue de flujo de aire
tanto horizontal como vertical. Los intercambiadores de calor AlfaBlue se pueden izar desde arriba.
Use una viga de elevación cuando sea necesario, como se indica.
• Coloque correas o ganchos en todos los puntos de elevación.
• Respete los ángulos de cadena permitidos. La carga de las cadenas de izado debe distribuirse
uniformemente entre todos los puntos de izado.
• En todos los modelos es obligatorio utilizar todas las posiciones de elevación indicadas
durante cualquier operación de elevación.
NO SE RECOMIENDA LEVANTAR LA
IN WINDY CONDITION IS NOT
UNIDAD CON VIENTO
RECOMMENDED TO LIFT THE UNIT
ALFABLUE 1, 2 Y 3 MÓDULOS:
ALFABLUE 1, 2 AND 3 MODULES:
NO SE NECESITA UNA BARRA DE ELEVACIÓN.
LIFTING BAR IS NOT NEEDED.
N° 4 CÁNCAMOS EN CADA ESQUINA DE LA UNIDAD
VÁLIDO TANTO PARA FILA ÚNICA DENTILADORES COMO PARA FILA DOBLE DE
N° 4 EYEBOLTS AT EACH CORNER OF THE UNIT
VENTILADORES
VALID FOR BOTH SINGLE AND DOUBLE FAN ROW
31208459ES-05
15
COMPRUEBE QUE TODAS LAS
CHECK THAT ALL ROPES ARE EQUALLY
CUERDAS ESTÁN CARGADAS POR
LOADED. AVOID VIOLENT TUG
IGUAL. EVITE TIRONES VIOLENTOS
cuerdas con
ropes with
alta tensión
high tension
ALFABLUE 4, 5 Y 6 MÓDULOS:
LA BARRA DE ELEVACIÓN ES OBLIGATORIA.
N° 4 PUNTOS DE ELEVACIÓN EN POSICIONES INTERMEDIAS.
VÁLIDO TANTO PARA FILA ÚNICA DENTILADORES COMO PARA FILA DOBLE DE VENTILADORES
Alfa LU-VE se reserva el derecho a modificar las especificaciones sin previo aviso.
ÁNGULO DE CADENA:
INSTALACIÓN VERTICAL CHAIN ANGLE:
VERTICAL INSTALLATION
ALFABLUE 4, 5 AND 6 MODULES:
LIFTING BAR IS COMPULSORY.
N° 4 LIFTING POINTS AT INTERMEDIATE POSITIONS.
VALID FOR BOTH SINGLE AND DOUBLE FAN ROW
Alfa LU-VE es una marca registrada y propiedad del Grupo LU-VE.
ÁNGULO DE CADENA:
INSTALACIÓN HORIZONTAL CHAIN ANGLE:
HORIZONTAL INSTALLATION
