4. CARACTERÍSTICAS Y DATOS TÉCNICOS

4.1 Dimensiones y conexiones

320
6
1 3 5
30 50 79 79.5 56
25.5

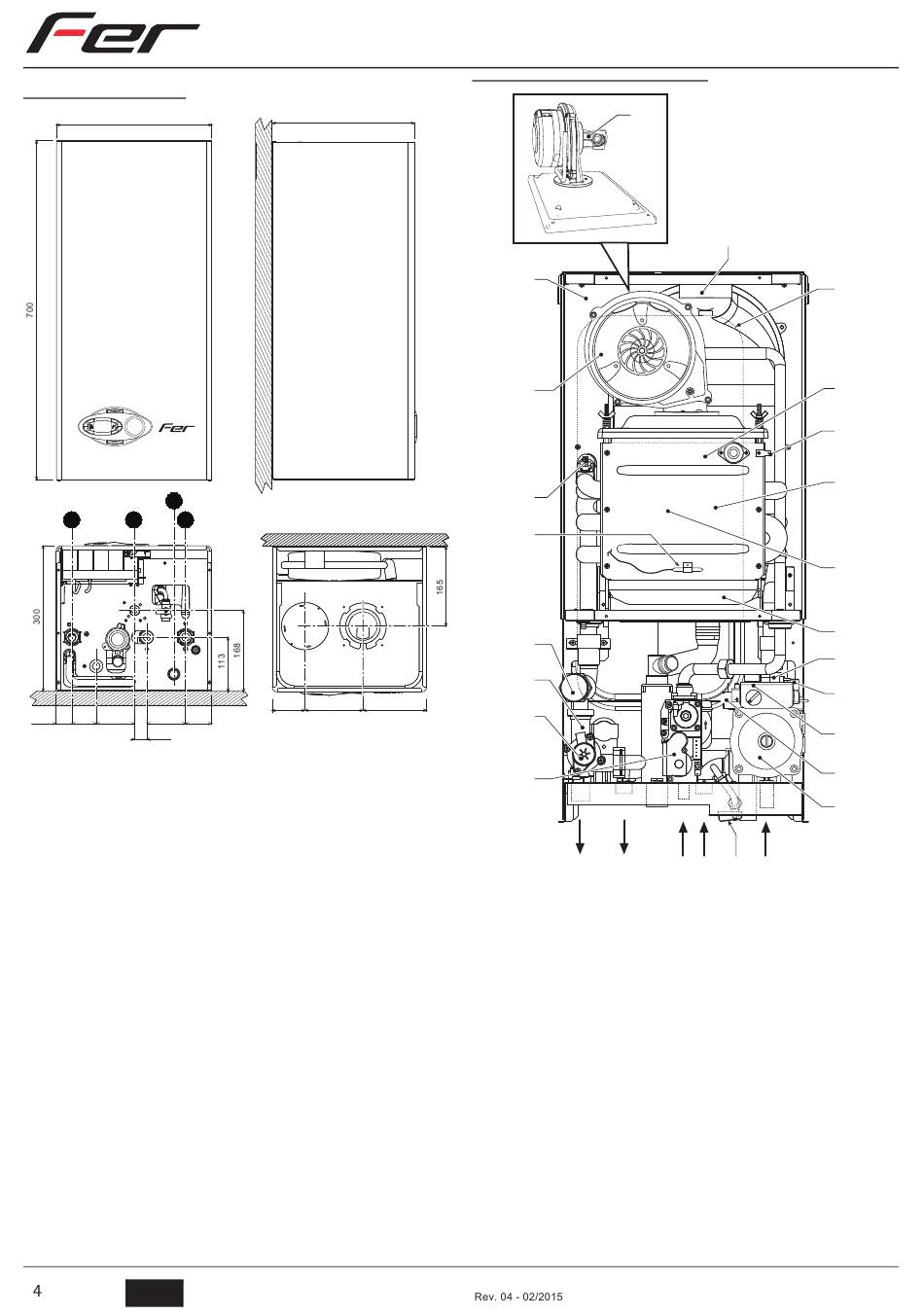

fig. 31 - Dimensiones y conexiones
1 = Ida a calefacción
3 = Entrada de gas
5 = Retorno de calefacción
6 = Descarga de la válvula de seguridad
2
ES
300
70 118
132
cod. 3540R514 -
FERSYSTEM TECH 18 A

4.2 Vista general y componentes principales

201
5
16
278
341
250
193
95
44
10 209
fig. 32 - Vista general
5 Cámara estanca
7 Entrada de gas
10 Ida a calefacción
11 Retorno desde calefacción
14 Válvula de seguridad
16 Ventilador
19 Cámara de combustión
22 Quemador principal
29 Colector de salida de humos
32 Bomba de circulación para calefacción
36 Purgador de aire automático
44 Válvula de gas
56 Vaso de expansión
74 Grifo de llenado de la instalación
82 Electrodo de detección
95 Válvula desviadora
114 Presostato del agua
161 Intercambiador de calor por condensación
186 Sensor de retorno
188 Electrodo de encendido
193 Sifón
196 Depósito de condensados
201 Cámara de mezclado
209 Ida a acumulador
210 Retorno desde acumulador
250 Filtro ida a calefacción
278 Sensor doble (Seguridad + Calefacción)
341 Sonda del intercambiador
29
56
22
82
188
19
161
196
186
36
14
114
32
7 210 74 11
