elsner elektronik IMSG-UC-2H Instrucciones De Montaje

ES
IMSG-UC-2H
Dispositivo de control de motores
Datos técnicos e instrucciones de instalación
Número de artículo 70455
1. Descripción

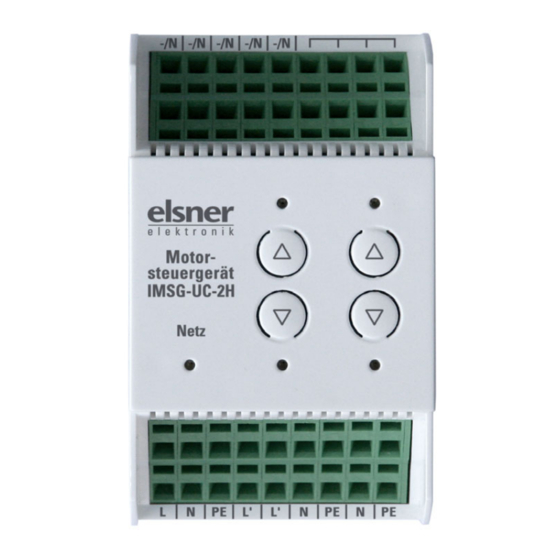

Con el Dispositivo de control de motores IMSG-UC-2H se pueden comandar
dos accionamiento de 230 V. El dispositivo brindan la posibilidad de manejar ma-
nualmente los motores conectados mediante botones integrados y pulsadores de
elevación/descenso.
Funciones:
• Para dos accionamientos 230 V (Subir/Bajar)
• Con teclado (manejo manual) y LED de estado
• 2 Conexiones de pulsadores de mano (entradas secundarias) para
pulsadores dobles no bloqueados (manejo manual in situ, configurable a
modo estándar o confort)
• Entradas central y secundarias con tensión variable (12...80 V DC,
12...240 V AC)
• Configuración de la activación central en "hombre muerto" o
"autocontención"
• La orden central (tensión de mantenimiento) tiene prioridad ante una orden
de desplazamiento o una entrada secundaria
• Almacenamiento de una posición de trayecto por accionamiento
• Tiempo de pausa para revertir el movimiento: 1 segundo, tiempo de
funcionamiento del motor 240 segundos
• Bornes de enlazado
• Relé libre de potencial
1.1. Alcance de suministro
• Dispositivo de control de motores
1.2. Datos técnicos
Carcasa: plástico
Color: blanco
Montaje: Instalación en serie en regleta de sombrerete
Tipo de protección: IP 20
Dimensiones: aprox. 53 x 88 x 60 (An × Al × P, mm), 3 unidades de
separación
Peso: aprox. 190 g
Temperatura ambiental: En operación -20...+45°C,
Almacenamiento -55...+90°C
Humedad relativa ambi- máx. 95% HR, evitar la acción del rocío
ente:
Tensión auxiliar: 230 V AC, 50 Hz
Carga máxima: Cada contacto de bornes se puede cargar como
máximo con 10 A.
Entradas: • Central (arriba/abajo)
• 2 x pulsadores (teclas arriba/abajo)
Salidas: • 2 × accionamiento 230 V AC (Tierra/Neutro /subir /
bajar), cada uno con 4 A
• Tensión auxiliar por teclas 12 V DC (uso ver
"Esquema de conexiones" página 1)
El producto cumple las directrices de las directivas UE.
2. Instalación y puesta en servicio
2.1. Instrucciones de instalación
La instalación, el control, la puesta en marcha y la eliminación de fallos
pueden llevarse a cabo únicamente por un electricista profesional.
¡PELIGRO!
¡Peligro de muerte por tensión eléctrica (tensión de red)!
En el interior del aparato hay componentes conductores de tensión
no protegidos.
• Han de observarse las disposiciones VDE y national.
• Cortar la tensión a todos los cables que haya que montar
y tomar medidas de seguridad contra una conexión accidental.
No poner en funcionamiento el aparato si éste presenta daños.
Dispositivo de control de motores IMSG-UC-2H • Version: 28.05.2020 • Reservado el derecho a realizar modificaciones técnicas y a errores. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Alemania • www.elsner-elektronik.de • Servicio técnico: +49 (0) 7033 / 30945-250
Dispositivo de control de motores IMSG-UC-2H
• Poner fuera de funcionamiento el aparato o la instalación
y protegerlo contra la activación accidental cuando se considere
que ya no existan garantías de un funcionamiento exento de
peligro.
El dispositivo está destinado únicamente para el uso previsto descrito en este ma-
nual. En caso de que se realice cualquier modificación inadecuada o no se cumplan
las instrucciones de uso, se perderá todo derecho sobre la garantía.
Tras desembalar el dispositivo, revíselo inmediatamente por si tuviera algún de-
sperfecto mecánico. Si se hubiera producido algún desperfecto durante el trans-
porte, deberá informarlo inmediatamente al distribuidor.
El dispositivo sólo se puede utilizar en una instalación fija, es decir sólo cuando
está montado y tras haber finalizado todas las labores de instalación y puesta en
marcha y sólo en el entorno para el que está previsto.
Elsner no se hace responsable de las modificaciones de las normas posteriores a
la publicación de este manual.
2.2. Indicaciones de seguridad acerca de las funciones
automáticas
¡ADVERTENCIA!
¡Riesgo de lesiones por movimientos automáticos de los
componentes!
Debido al control automático se pueden poner en marcha partes
de la instalación y generar peligro para las personas.
• En la zona de desplazamiento de las piezas móviles
electromotorizadas
• Respete las normas de construcción pertinentes.
• Asegurar que durante la estancia fuera de edificio no se
bloquee el retorno/acceso (peligro de exclusión de entrada).
• Poner fuera de servicio profesionalmente la instalación
ante trabajos de mantenimiento y limpieza.
En caso de un fallo de corriente la instalación no tiene capacidad de funcionamien-
to. Por esta razón ante amenaza de fenómenos meteorológicos p.ej. los sombrea-
dos deben ser llevados a tiempo a una posición segura siempre que esto no se
haya producido por el funcionamiento automático (protección de producto).
Al faltar la tensión de alimentación el accionamiento conectado se desconecta. Al
restablecerse la tensión de alimentación el consumidor permanece desconectado
hasta que se reciba una nueva orden de marcha del actuador.
2.3. Esquema de conexiones
Cuando conecte le rogamos observar:
• No está permitido mezclar diferentes tensiones de mando para el manejo
central y los manejos in situ de un IMSG-UC
• Si se conmutan dos aparatos de mando del motor uno detrás del otro (orden
central arriba y abajo en bucle), entonces debe puentear las conexiones
neutras para conexión equipotencial
• Longitud cable entradas max. 200 m
Impulsión con 12 V
Fig. 1
Cada contacto de bornes se puede cargar
como máximo con 10 A.
Impulsión con 230 V
Fig. 2
Cada contacto de bornes se puede cargar
como máximo con 10 A.
Ejemplo de conexión con varios grupos
Fig. 3
Para IMSG-UC-
2H y/o -4H
Cada contacto de bornes se
puede cargar como máxi-
mo con 10 A.
2.4. Instrucciones de montaje y de puesta en marcha
No someta nunca el dispositivo a la acción del agua (lluvia). Se podría dañar la
electrónica. No se debe superar una humedad ambiental relativa del 95%. Evitar la
acción del rocío.
1
