AutoDome serie 7000 (IP y HD)

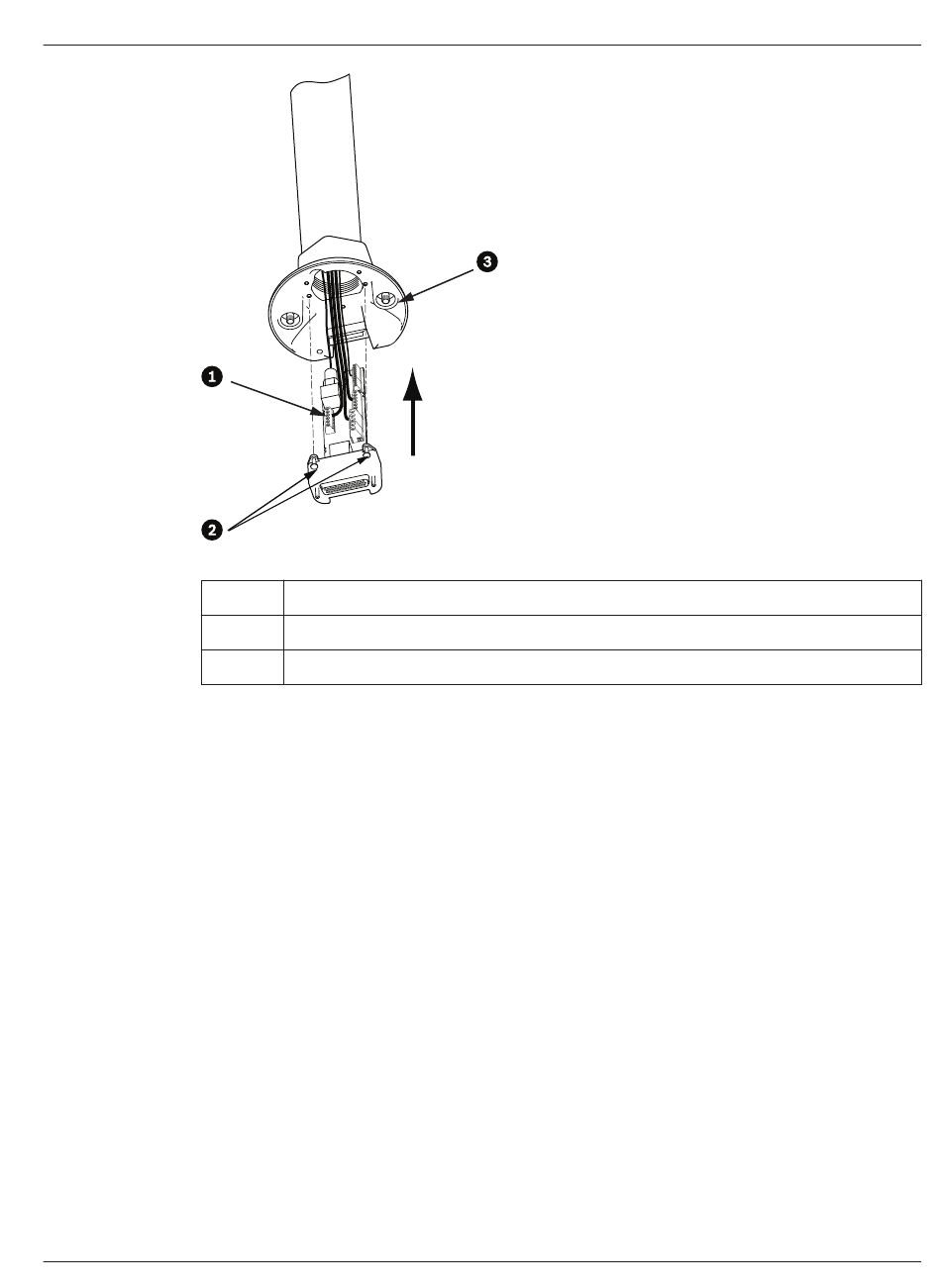

Figura 8.13: Montaje de la placa de interfaz de techo en la tapa del domo
1
2
3
8.7
Acoplamiento de la base colgante al soporte y fijación
1.
2.
Bosch Security Systems
Placa de interfaz
Tornillos de fijación (3)
Tornillos de montaje (2)
Antes de acoplar la base colgante, inspeccione visualmente los conectores del domo y de
la placa de interfaz para comprobar que los orificios no están obstruidos y que no hay
ningún pasador doblado.
Incline la base colgante lo suficiente como para situar su enganche de montaje por
encima de la carcasa, sobre el pasador de bisagra empotrado de la tapa del domo.
Manual de funcionamiento
Instalación de los montajes de azotea y techo | es
57
2013.07 | 1.1 |
