OREGON® Cordless Tool System
TRIMMERI/REUNALEIKKURI MALLI ST275

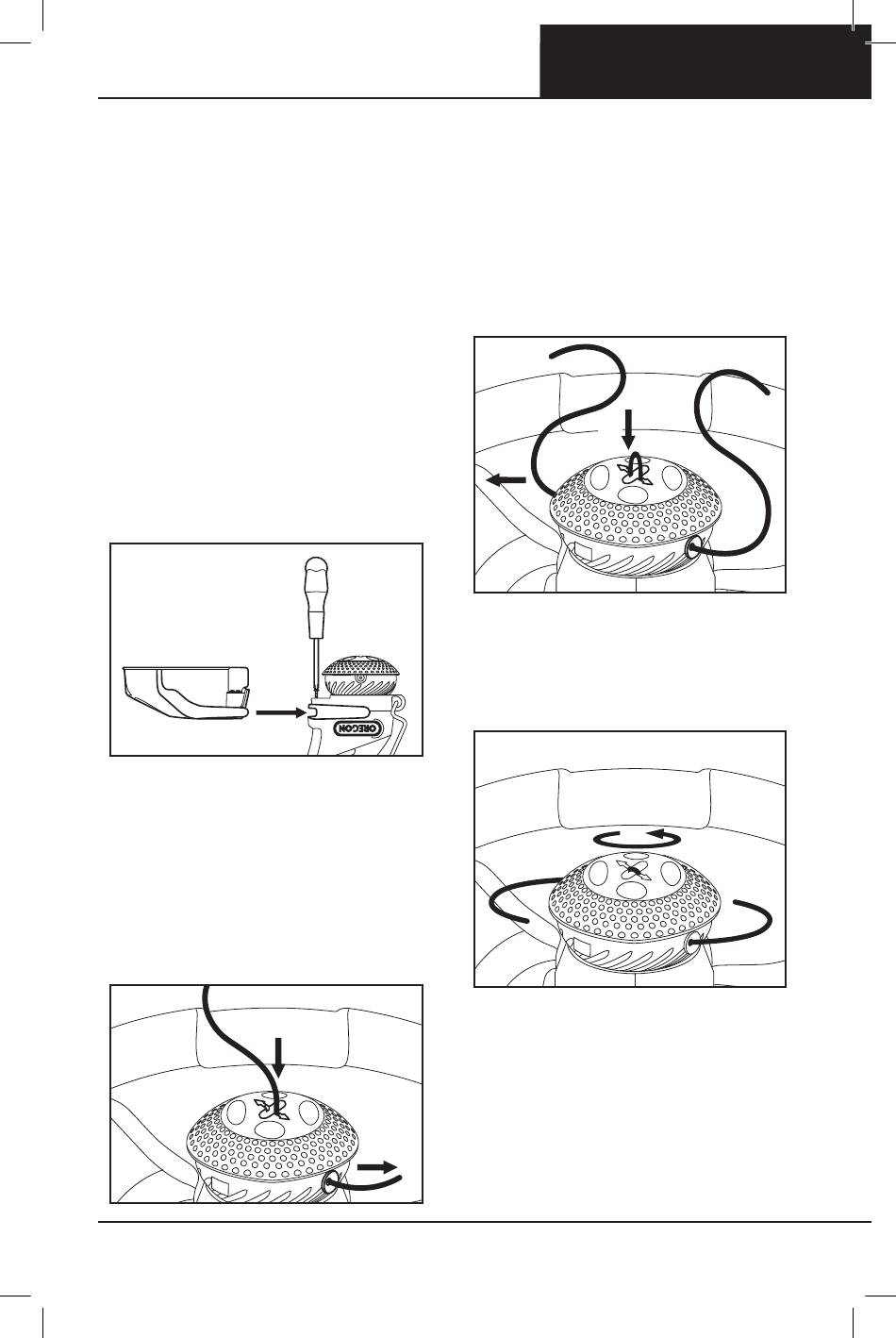

SUOJUKSEN KIINNITTÄMINEN
Suojus asetetaan trimmerin
moottorikotelossa olevaan koloon (kuva 3)
• Käännä trimmeri/reunaleikkuri
ylösalaisin
• Liu'uta suojusta trimmeriin, kunnes se
napsahtaa paikalleen (1)
• Kiristä kotelon (2) ruuveja, kunnes
ne ovat kunnolla kiinni pitääkseen
suojuksen paikallaan
• Varmista, että siiman katkaisuterä (3)
on kiinnitetty suojukseen trimmerin/
reunaleikkurin oikean toiminnan
varmistamiseksi
TÄRKEÄÄ: ASENNA RUUVIT
VARMISTAAKSESI, ETTÄ SUOJUS
PYSYY PAIKALLAAN.
KuVA 3
(3)
TRIMMERIN SIIMAN SYÖTTÄMINEN
ENSIMMÄISTÄ KERTAA
• Leikkaa uuden trimmerin siiman
pituudeksi noin 3,8 m (12,5 jalkaa)
• Käännä nuppia niin, että nuolet osoittavat
trimmeripään pujotusreikiin päin
• Syötä trimmerin siima nupin (1) yhden
reiän läpi ja pujota se trimmeripään sivussa
olevan pujotusreiän (2) läpi (kuva 4)
KuVA 4
AB 0214 - F/N 564571
(2)
(1)
(1)
(2)
PuRKAMINEN JA KOKOONPANO
• Vedä trimmerin siiman johtopäästä,
kunnes johtopää ja takapää ovat
suunnilleen samanpituisia
• Pujota trimmerin siiman takapää nupin
(1) toisen reiän läpi Se tulee ulos
trimmeripään toisen pujotusreiän (2)
läpi Vedä trimmerin siiman takapäästä,
kunnes johtopää ja takapää ovat
suunnilleen samanpituisia (kuva 5)
KuVA 5
(1)
(2)
• Pitele trimmeripäätä yhdellä kädellä ja
käännä nuppia vastapäivään kelataksesi
siimaa, kunnes noin 13–15 cm (5–6
tuumaa) työntyy ulos molemmista
pujotusrei'istä (kuva 6)
KuVA 6
269
