- Página 1 POOL BASIC ASTRALPOOL INSTRUCTION MANUAL HANDBUCH MANUAL DE INSTALACION MANUEL D’INSTALLATION MANUALE D’INSTALLAZIONE 0000137934 rev. 1.0...
- Página 2 0000137934 rev. 1.0...
-
Página 3: Pack Contents

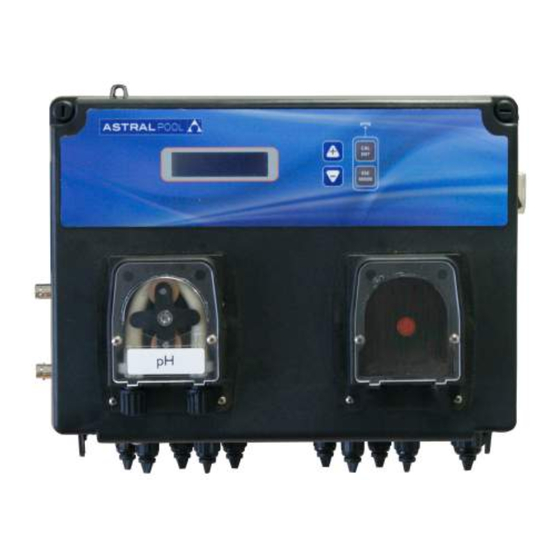

POOL BASIC ASTRALPOOL PACK CONTENTS prog MODE A) "Basic POOL Double" pH and REDOX control device B) PVC Crystal 4x6 with suction device (2 m) C) Polyethylene delivery hose (3m) D) Attachment screw (φ=6 mm) E) Foot filter (PVC riser) F) FPM duckbill valve (3/8”... - Página 4 Instruction Setting Functions: Calibration (Press Cal Key for 3 Seconds): • Select the calibration routine pH or Redox by Up or Down key. Standard Routine calibration pH probe is 7 and 4 buffer solution and Redox 465 mV buffer solution Set Point (Press Mode Key): •...
-
Página 5: Main Board
Main board FUSE PUMP USED PUMP RELAY RELAY RELAY INPUT ALARM RL pH RL RX INPUT INPUT USED TEMP FLOW PROBE 1 2 3 4 5 6 7 8 9 10 Wire Connection: 1) Input pH Probe 2) Input Redox Probe 3) Input Temperature Probe (PT100) 4) Input Level Probe Redox (Product Tank) 5) Input Level Probe pH (Product Tank) - Página 6 pH Probe Calibration Wash Calibration Press cal Press Cal Key 3 Seconds Calibration During 1 minutes Set pH calibration Wait 60s Keep probe into Buffer solution 7pH Quality 100% Quality Probe Wash Keep probe into Buffer solution 4pH Press cal 4pH Quality 100% Calibration During 1 minutes Quality Probe...
- Página 7 Redox Probe Calibration Wash Calibration 465mv Press cal Press Cal Key 3 Seconds Set Redox calibration Calibration During 1 minutes Wait 60s Keep probe into Buffer solution 465mv Quality 100% Quality Probe Normal Status Press Cal Key 3 Second 0000137934 rev.
- Página 8 Default parameters: To restore Default parameters run Following steps: Language = UK Power off Pool Basic unit • • Set Point value= 7,4 pH; 750 mV (Rx) Keeping Press UP and DOWN Key switch on the Power.
-
Página 9: Technische Daten
POOL BASIC ASTRALPOOL prog Verpackungsinhalt MODE A) "Basic POOL Doppelsystem" pH und REDOX Steuereinheit B) PVC-Ansaugschlauch Crystal 4x6 (2 m) C) Polyethylen Druckschlauch (3 m) D) Schraubendübeln (φ = 6 mm) E) Fußfilter (PVC) F) Rückschlagventil aus FPM (3/8” GAS) G) pH- und Redox- Sonden H) PSS3 Sondenhalterung(1/2”... - Página 10 Einstellungen Funktionen: Kalibration ( 3 Sekunden lang die Taste drücken ): • Mit den Tasten Auf oder Ab die Sonde auswählen, die kalibriert werden soll (pH oder Redox). Standardfunktion zum Kalibrieren der Sonde mit der Pufferlösung 7 und 4 und 465 mV für Redox.
- Página 11 Das System führt eine zur Messung gegenüber dem Set-Point proportionale Dosierung aus (25% • minimale Dosierung, maximale Dosierung 90% von 10 Minuten Zeit als Dosierdauer) Anmerkungen: Das System verlässt nach 1 Minute automatisch das Menü, das System speichert keinen der Parameter. Hauptplatine FUSE USED...
- Página 12 Kalibrierung der H-Sonde Die Sonde spülen Kalibration Kal_drucken Die Taste Kal 3 Sekunden lang Kalibrierungsdauer 1 Minute drücken pH-Kalibrierung einstellen 60s pause Die Sonde in die Pufferlösung halten 7pH Qualitat 100% Qualität der Sonde Die Sonde spülen Die Sonde in die Pufferlösung halten 4pH Kal drucken 4pH Qualitat 100%...
- Página 13 Kalibrierung der Redox-Sonde Die Sonde spülen Kalibration 465mv Kal Drucken Die Taste Kal 3 Sekunden lang Kalibrierungsdauer 1 Minute drücken Redox-Kalibrierung einstellen 60s pause Die Sonde in die Pufferlösung halten 465mv Qualitat 100% Qualität der Sonde Normalzustand Die Taste Kal 3 Sekunden lang drücken 0000137934 rev.
- Página 14 prog enter prog MODE Alarm Display Relais Abhilfe Füllstandsalarm Fullstand 7,2 ph Alarm Relais - Die Taste Enter drücken, um Fullstand 720 mv geschlossen das Alarmrelais zu offen - Produkt im Produkttank auffüllen Erster OFA-Alarm (Zeit >70%) Alr ofa 7,2 ph Alarm Relais - Enter drücken, um ein Reset geöffnet...
-
Página 15: Contenido Del Embalaje
POOL BASIC ASTRALPOOL Contenido del embalaje: prog MODE A) Unidad de control "Basic POOL Doble" pH y REDOX B) Tubo de aspiración en PVC Crystal 4x6 (2 m) C) Tubo de envío en polietileno (3m) D) Tornillos con tacos (φ = 6 mm) E) Filtro de fondo (PVC) F) Válvula de retención en FPM (3/8”... -
Página 16: Configuraciones
Configuraciones Funciones: Calibración (Pulsar la tecla Cal por 3 segundos): • enter Seleccionar la sonda a calibrar pH o Redox con las teclas Arriba o Abajo. Función Estándar de calibración de la sonda con la solución tampón 7 y 4 y 465 mV para el Redox. -
Página 17: Placa Principal
Notas: El sistema sale automáticamente del Menú al cabo de 1 minuto de tiempo, el sistema no guarda ningún parámetro. Placa principal FUSE USED PUMP PUMP RELAY RELAY RELAY INPUT ALARM RL pH RL RX INPUT INPUT USED TEMP FLOW PROBE 1 2 3 4 5 6 7 8... -
Página 18: Calibración Sonda Ph
Calibración sonda pH Lavar la sonda Calibracion Pulsar cal enter enter Duración calibración 1 minuto Pulsar la tecla Cal por 3 segundos programar calibración pH Espere 60s Conservar la sonda en la solución tampón 7pH Calidad 100% Calidad sonda Lavar la sonda Conservar la sonda en la solución tampón 4pH Pulsar cal... -
Página 19: Calibración Sonda Redox
Calibración sonda Redox Lavar la sonda Calibración 465mv Pulsar cal enter enter Duración calibración 1 minuto Pulsar la tecla Cal por 3 segundos programar calibración Redox Espere 60s Conservar la sonda en la solución tampón 465mv Calidad 100% Calidad Sonda enter Estado Normal Pulsar la tecla Cal por 3 segundos... - Página 20 enter prog Alarma Display Relé Acción a efectuar Nivel Nivel 7,2 ph Alarma Relé - Pulsar la tecla Intro para abrir Nivel 720 mv Cerrada Alarma Relé - Restablecer el producto en el depósito OFA Primera Alarma (tiempo > 70%) Alr ofa 7,2 ph Alarma Relé...
-
Página 21: Caracteristiques Techniques
POOL BASIC ASTRALPOOL prog Contenu de l’emballage : MODE A) « Basic POOL Doppio » unité de contrôle pH - RÉDOX B) Tuyau d’aspiration PVC Crystal 4x6 (2 m) C) Tuyau de refoulement en Polyéthylène (3m) D) Chevilles (φ = 6 mm) E) Filtre d’aspiration (PVC) - Página 22 Réglages Fonctions : Étalonnage (Appuyer sur la touche Cal pendant 3 secondes) : • Sélectionner la sonde à étalonner, pH ou potentiel Rédox, à l’aide des touches flèche Haut ou flèche Bas. Fonction Standard d’étalonnage de la sonde avec la solution tampon 7 et 4 et 465 mV pour le potentiel Rédox.
-
Página 23: Panneau De Commande
Remarque : Le système quitte automatiquement le Menu après 1 minute de temps, sans enregistrer aucun paramètre. Panneau de commande FUSE USED PUMP PUMP RELAY RELAY RELAY INPUT ALARM RL pH RL RX INPUT INPUT USED TEMP FLOW PROBE 1 2 3 4 5 6 7 8 9 10 Connexion des cables:... - Página 24 Étalonnage Sonde pH Laver la sonde calibrage Presser cal Appuyer sur la touche Cal pendant Durée Étalonnage 1 minute 3 secondes Régler étalonnage pH. Patiente 60 s Maintenir la sonde dans la solution tampon 7pH Qualite’ 100% Qualité de la sonde Laver la sonde Maintenir la sonde dans la solution tampon...
- Página 25 Étalonnage sonde Redox Laver la sonde calibrage 465mv presser cal Appuyer sur la touche Cal pendant 3 Durée Étalonnage 1 minute secondes Régler étalonnage Redox Patienter 60 s Maintenir la sonde dans la solution tampon 465mv Qualite’ 100% Qualité de la sonde État Normal Appuyer sur la touche Cal pendant 3 secondes...
- Página 26 prog enter prog MODE Alarme Écran Relais Action à exécuter Niveau Niveau 7,2 ph Alarme relais fermé - Appuyer sur la touche Enter Niveau 720 mv pour activer alarme relais - Rétablir le niveau de produit dans le récipient OFA Première Alarme (temps >70%) Alr ofa 7,2 ph Alarme relais - Appuyer sur Enter pour...
- Página 27 POOL BASIC ASTRALPOOL Contenuto nell’imballo: prog MODE A) "Basic POOL Doppio" pH and REDOX unità di controllo B) PVC Crystal 4x6 tubo aspirazione (2 m) C) Polyethylene tubo mandata (3m) D) Tasselli a vite (φ=6 mm) E) Filtro di fondo (PVC) F) FPM valvola di non ritorno (3/8”...
- Página 28 Impostazioni Funzioni: Calibrazione (Premere tasto Cal per 3 Secondi): • Selezionare la sonda da calibrare pH o Redox con i tasti Su o Giù. Funzione Standard di calibrazione della sonda con la soluzione tampone 7 e 4 e 465 mV per il Redox.
- Página 29 Main board FUSE USED PUMP PUMP RELAY RELAY RELAY INPUT ALARM RL RX RL pH INPUT INPUT USED TEMP FLOW PROBE 1 2 3 4 5 6 7 8 9 10 Wire Connection: 1) Ingresso sonda pH 2) Ingresso sonda Redox 3) Ingresso sonda Temperatura (PT100) 4) Ingresso sonda Livello Redox (Prodotto nella tanica) 5) Ingresso sonda Livello pH (Prodotto nella tanica)
- Página 30 Calibrazione sonda pH Lavare la sonda Calibrazione Premere cal Premere il tasto Cal 3 Secondi Durata Calibrazione 1 minuto impostare calibrazione pH. Attendere 60s Mantenere la sonda nella soluzione tampone 7pH Qualita’ 100% Qualità sonda Mantenere sonda nella Soluzione Lavare la sonda tampone 4pH Premere cal 4pH Qualita’...
- Página 31 Calibrazione Sonda Redox Lavare la sonda CalibraZione 465mv Premere cal Premere il tasto Cal 3 Secondi impostare calibrazione Redox Durata Calibrazione 1 minuto Attendere 60s Mantenere la sonda nella soluzione tampone 465mv Quality 100% Qualità Sonda Normale Stato Premere Tasto Cal 3 Secondi 0000137934 rev.
- Página 32 prog enter prog MODE Allarme Display Relè Azione da Fare Livello Livello 7,2 ph Allarme Relè - Premere Enter per aprire Livello 720 mv Chiuso Allarme Relè - Ripristinare il Prodotto nella tanica OFA Primo Allarme (time >70%) Ofa alr 7,2 ph Allarme Relè...
