MTX Audio
MUD100.4 Silk Screen
MTX004754 RevD 4/15
AW0015088
Black Prints White
Red Prints PMS485C
Use your smartphone to scan
and learn more about all of the
all-weather solutions available
from MTX Audio.

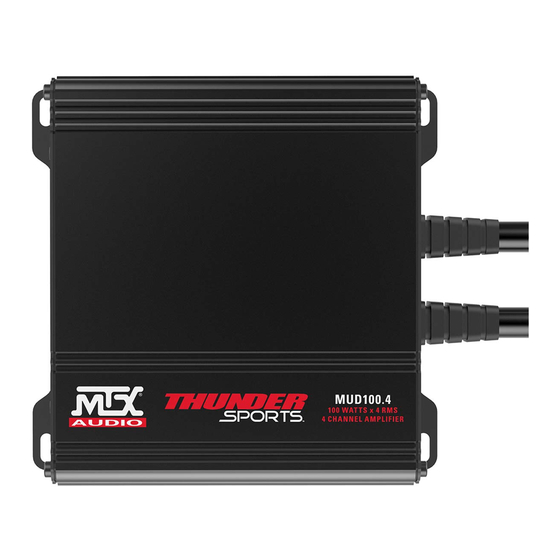

MUD100.4
10 0 WAT T S x 4 RMS
4 CH A NNEL A MPL IF IER
MUD100.4 AMPLIFIER
M T X . C O M
OWNER'S MANUAL
Publicidad
Tabla de contenido
Manuales relacionados para MTX Audio MUD100.4
Resumen de contenidos para MTX Audio MUD100.4
- Página 1 MTX Audio MUD100.4 Silk Screen MTX004754 RevD 4/15 AW0015088 Black Prints White Red Prints PMS485C MUD100.4 10 0 WAT T S x 4 RMS 4 CH A NNEL A MPL IF IER OWNER’S MANUAL MUD100.4 AMPLIFIER Use your smartphone to scan...
-
Página 2: Product Information
Date of Purchase INTRODUCTION Thank you for purchasing this MTX Audio Hi-Performance amplifier. Proper installation matched with MTX speakers and subwoofers provide superior sound and performance for endless hours of enjoyment whether you are waking the neighbors or just out enjoying your tunes. Congratulations... -
Página 3: Panel Layout
PANEL LAYOUT INPUT SPE AKER OUTPUT FRONT FRONT WHITE: WHITE: L+ BRIDGE+ WHT/ BLK: L– RED: 12V+ WHT/ BLK: L– GREY: BLUE: REMOTE GREY: GREY/ BLK: R– BL ACK: GREY/ BLK: R– BRIDGE– INPUT SPE AKER OUTPUT FRONT RE AR FRONT RE AR GREEN:... -
Página 4: Wiring Diagram
WIRING DIAGRAM See page 22 for amplifier wiring diagrams. INSTALLATION AND MOUNTING MTX recommends your new Thunder Sports amplifier be installed by a 12 volt installation specialist. ™ Any deviation from specified installation instructions can cause serious damage to the amplifier, speakers and/or vehicle’s electrical system. -
Página 5: Troubleshooting
INSTALLATION For proper performance and safety, MTX recommends installing an inline fuse per the owner’s manual instructions according to the following. MUD100.4 30A Fuse TROUBLESHOOTING Problem Cause Solution Head Unit Volume Set Too High Lower Head Unit Volume Output Distorted... - Página 6 SPECIFICATIONS Model MUD100.4 Description 50 W RMS/CH Stereo RMS Power at 14.4V 4Ω Bridged Load 200 W RMS 2Ω Load 100 W RMS 4Ω Load 50 W RMS Features Input Level 0.2 - 5V Low Level, 0.4 - 10V High Level...
-
Página 7: Información Del Producto
INFORMACIÓN DEL PRODUCTO Número de modelo Número de serie Nombre del distribuidor Fecha de compra INTRODUCCIÓN Gracias por comprar un amplificador de audio de alto rendimiento MTX. La instalación correcta, combinada con altavoces y subwoofers MTX, produce un sonido y un rendimiento de calidad superior durante incontables horas de placer, sea que esté... -
Página 8: Disposición Del Panel
DISPOSICIÓN DEL PANEL INPUT SPE AKER OUTPUT FRONT FRONT WHITE: WHITE: L+ BRIDGE+ WHT/ BLK: L– RED: 12V+ WHT/ BLK: L– GREY: BLUE: REMOTE GREY: GREY/ BLK: R– BL ACK: GREY/ BLK: R– BRIDGE– INPUT SPE AKER OUTPUT FRONT RE AR FRONT RE AR GREEN:... -
Página 9: Diagrama De Cableado
DIAGRAMA DE CABLEADO Consulte la página 22 para los diagramas de cableado del amplificador. INSTALACIÓN Y MONTAJE MTX recomienda que su nuevo amplificador de Thunder Sports sea instalado por un distribuidor ™ autorizado de MTX. Toda desviación de las instrucciones de instalación especificadas puede causar graves daños al amplificador, a los altavoces y/o al sistema eléctrico del vehículo. -
Página 10: Instalación
INSTALACIÓN Para un correcto funcionamiento y seguridad MTX recomienda instalar un fusible en línea según las instrucciones del Manual del Propietario de acuerdo a lo siguiente. MUD100.4 30A Fusible DETECCIÓN Y REPARACIÓN DE AVERÍAS Problem Cause Solution El volumen de la unidad principal es Bájele el volumen a la unidad... -
Página 11: Especificaciones
ESPECIFICACIONES Modelo MUD100.4 Descripción 50 W RMS/CH Stereo Potencia RMS a 14.4 V 4Ω con puente de carga 200 W RMS 2 Ω de carga 100 W RMS 4 Ω de carga 50 W RMS Características Nivel de entrada 0.2 a 5V, 0.4 a 10V... -
Página 12: Informações Sobre O Produto
INFORMAÇÕES SOBRE O PRODUTO Número do modelo Número de série Nome do revendedor Data de compra INTRODUÇÃO Agradecemos pela sua compra de um amplificador de ·áudio de alto desempenho MTX. Uma instalação bem feita com alto-falantes e subwoofers MTX oferece reprodução sonora e desempenho superiores para horas infindáveis de prazer, quer para acordar os vizinhos ou simplesmente para curtir suas músicas preferidas. - Página 13 LAYOUT DO PAINEL INPUT SPE AKER OUTPUT FRONT FRONT WHITE: WHITE: L+ BRIDGE+ WHT/ BLK: L– RED: 12V+ WHT/ BLK: L– GREY: BLUE: REMOTE GREY: GREY/ BLK: R– BL ACK: GREY/ BLK: R– BRIDGE– INPUT SPE AKER OUTPUT RE AR RE AR FRONT FRONT...
-
Página 14: Diagrama De Conexão
DIAGRAMA DE CONEXÃO Consulte a página 22 para os diagramas de conexão do amplificador. INSTALAÇÃO E MONTAGEM A MTX recomenda que o amplificador da Thunder Sports seja instalado por um revendedor MTX ™ autorizado. Qualquer procedimento que não siga as instruções de instalação fornecidas pode causar graves danos ao amplificador, alto-falantes e/ou sistema elétrico do veículo. -
Página 15: Solução De Problemas
INSTALAÇÃO Para um desempenho adequado e Segurança MTX recomenda a instalação de um fusível em linha por Manual de Instruções do Proprietário de acordo com o seguinte. MUD100.4 Fusível 30A SOLUÇÃO DE PROBLEMAS Problema Causa Solução Volume da unidade principal alto... -
Página 16: Especificações
ESPECIFICAÇÕES Modelo MUD100.4 Descrição 50 W RMS/CH Stereo Potência RMS a 14,4 V Ponte de carga de 4 Ω 200 W RMS Carga de 2 Ω 100 W RMS Carga de 4 Ω 50 W RMS Características Nível de entrada 0.2 a 5V, 0.4 a 10V... -
Página 17: Informations Sur Le Produit
INFORMATIONS SUR LE PRODUIT Modèle Nº de série Nom du détaillant Date d’achat INTRODUCTION Merci de votre achat de l’amplificateur audio MTX hautes performance. Son installation correcte associée à des haut-parleurs et des caissons de graves MTX vous apportera un son et des performances de qualité... - Página 18 DISPOSITION DU PANNEAU INPUT SPE AKER OUTPUT FRONT FRONT WHITE: WHITE: L+ BRIDGE+ WHT/ BLK: L– RED: 12V+ WHT/ BLK: L– GREY: BLUE: REMOTE GREY: GREY/ BLK: R– BL ACK: GREY/ BLK: R– BRIDGE– INPUT SPE AKER OUTPUT RE AR RE AR FRONT FRONT...
-
Página 19: Schema De Cablage
SCHEMA DE CABLAGE Voir page 22 pour les schémas de câblage de l’amplificateur. INSTALLATION ET MONTAGE MTX conseille de confier l’installation de l’amplificateur Thunder Sports à un détaillant MTX ™ agréé. Tout écart des instructions d’installation spécifiées peut entraîner de graves dommages à l’amplificateur, aux haut-parleurs et/ou au système électrique du véhicule. -
Página 20: En Cas De Difficulte
INSTALLATION Pour la bonne exécution et de la sécurité MTX recommande d’installer un fusible en ligne par les instructions du mode d’emploi selon la formule suivante. MUD100.4 30A Fusible EN CAS DE DIFFICULTE Problème Cause Solution Le volume de l’appareil source est Réduire le volume de l’appareil... - Página 21 CARACTERISTIQUES TECHNIQUES Modèle MUD100.4 Description 50 W eff. CH Stereo Puissance eff. à 14,4 V Charge 4 Ω ponté 200 W eff. Charge 2 Ω 100 W eff. Charge 4 Ω 50 W eff. Caractéristiques Niveau d’entrée 0.2 a 5V, 0.4 a 10V Réponse en fréquence...
-
Página 22: Wiring Diagram
WIRING DIAGRAM 4Ω Stereo Signal Signal Remote Signal FUSE 4-Ohm Source Unit 4-Ohm 4-Ohm 4-Ohm M T X . C O M... - Página 23 WIRING DIAGRAM 2Ω Stereo Signal Signal Remote Signal FUSE 4-Ohm 4-Ohm Source Unit 4-Ohm 4-Ohm 4-Ohm 4-Ohm 4-Ohm 4-Ohm M T X . C O M...
- Página 24 WIRING DIAGRAM Stereo 4Ω Front/4Ω Bridged Rear Signal Signal Remote Signal FUSE Source Unit 4-Ohm 4-Ohm 4-Ohm M T X . C O M...
- Página 25 WIRING DIAGRAM 4Ω Bridged Subwoofers Signal Signal Remote Signal FUSE Source Unit 4-Ohm 4-Ohm M T X . C O M...
- Página 26 NOTES: M T X . C O M...
- Página 27 NOTES: M T X . C O M...
- Página 28 © 2015 Mitek Corporation. All rights reserved. MTX is a trademark of Mitek Corporation. Designed and Engineered in the U.S.A. Due to continual product development, all specifications are subject to change without notice. MTX Audio, 4545 East Baseline Rd. Phoenix, AZ 85042 U.S.A. N535 MTX005172 RevA 4/15 • 21A10394 • AW0015062...
