Manuales relacionados para Pilz PNOZ XV2P
Resumen de contenidos para Pilz PNOZ XV2P

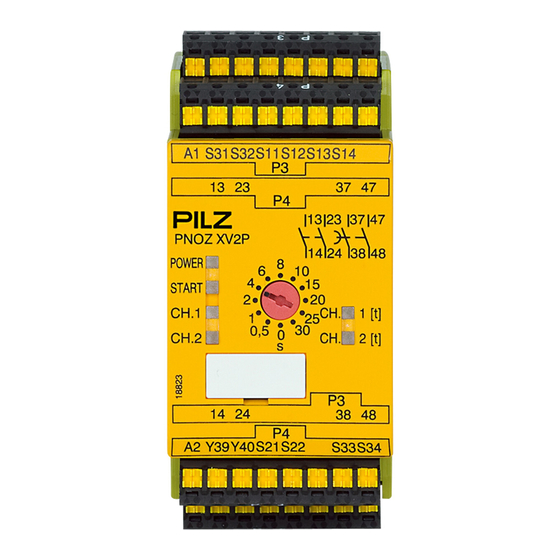

- Página 1 PNOZ XV2P Dispositivos conmutadores de seguridad Manual de instrucciones-20095-ES-05...
- Página 2 Prólogo Este documento es la versión original. Pilz GmbH & Co. KG se reserva todos los derechos sobre este documento. Los usuarios están autorizados a hacer copias para uso interno. Se aceptan indicaciones y sugerencias que permitan mejorar esta documentación.
-
Página 3: Tabla De Contenido
Descripción de funciones Modos de funcionamiento Diagrama de tiempos Montaje Cableado Disposición para el funcionamiento Funcionamiento Indicación de estado Errores – Fallos Dimensiones en mm Datos técnicos Índices de seguridad Datos complementarios Curva de vida útil Manual de instrucciones PNOZ XV2P 20095-ES-05... - Página 4 Índice Extraer los bornes enchufables Datos de pedido Declaración CE de conformidad Manual de instrucciones PNOZ XV2P 20095-ES-05...
-
Página 5: Introducción
Introducción Validez de la documentación La documentación es válida para el producto PNOZ XV2P. Será válida hasta la publicación de una versión más actual. En estas instrucciones de uso se explica el funcionamiento y el manejo y se describe el montaje y la conexión del producto. -
Página 6: Seguridad
Proporciona consejos prácticos e información sobre particularidades. Seguridad Aplicación correcta El dispositivo de seguridad PNOZ XV2P sirve para la interrupción orientada a la seguridad de un circuito de seguridad. El dispositivo de seguridad cumple los requisitos de las normas EN 60947-5-1, EN 60204-1... -
Página 7: Cualificación Del Personal
(>50 V AC o >120 V DC), los elementos de mando y sensores conectados han de tener una tensión de aislamiento asignada de por lo me- nos 250 V. Manual de instrucciones PNOZ XV2P 20095-ES-05... -
Página 8: Características Del Dispositivo
La instalación de seguridad permanece activa aun cuando falle uno de los componen- tes. Con cada ciclo de conexión/desconexión de la máquina se comprueba automáticamen- te si los relés del dispositivo de seguridad abren y cierran correctamente. Manual de instrucciones PNOZ XV2P 20095-ES-05... -
Página 9: Diagrama De Bloques/Asignación De Bornes
(categoría de sobretensión III), separación segura (categoría de sobretensión II) Descripción de funciones El dispositivo de seguridad PNOZ XV2P se utiliza para la interrupción de seguridad de un circuito de seguridad. El LED "POWER" se enciende cuando se aplica la tensión de ali- mentación. -
Página 10: Modos De Funcionamiento
: Circuito de reset Input: Circuito de entrada Output safe: contactos de seguridad sin retardo Output safe delay: contactos de seguridad con retardo [1]: rearme automático [2]: rearme supervisado : retardo a la conexión Manual de instrucciones PNOZ XV2P 20095-ES-05... -
Página 11: Montaje
A la hora de conectar interruptores de proximidad magnetosensibles basados en con- tactos Reed, prestar atención a que el pico máx. de corriente de conexión (en el circui- to de entrada) no sobrecargue el interruptor de proximidad. Manual de instrucciones PNOZ XV2P 20095-ES-05... -
Página 12: Disposición Para El Funcionamiento
Tenga en cuenta los requisitos de cableado y de CEM de la norma UNE-EN 60204-1. Importante para la detección de derivación: Puesto que esta función no tiene seguridad de error único, Pilz la comprueba durante el control final. Si existe peligro de superar las longitudes de cable especificadas, recomenda- mos realizar la siguiente comprobación una vez instalado el dispositivo:... - Página 13 Con rearme automático El dispositivo arranca automáticamente cuando se repone el dispositivo de protección como, p. ej., al desbloquear el pulsador de parada de emergen- cia. Evite un rearme inesperado mediante medidas de seguridad externas. Manual de instrucciones PNOZ XV2P 20095-ES-05...
-
Página 14: Funcionamiento
(desconectar salida) y reiniciar el dispositivo Como mínimo 1 vez al mes para SIL CL 3/PL e Como mínimo 1 vez al año para SIL CL 3/PL d Manual de instrucciones PNOZ XV2P 20095-ES-05... -
Página 15: Indicación De Estado
El LED "POWER" no se ilumina: cortocircuito o tensión de alimentación no disponible. En caso de error, se pueden abrir los contactos con retardo a la desconexión antes de que transcurra el tiempo de retardo. Manual de instrucciones PNOZ XV2P 20095-ES-05... -
Página 16: Dimensiones En Mm
PNOZ XV2P Dimensiones en mm *con bornes de muelle Manual de instrucciones PNOZ XV2P 20095-ES-05... -
Página 17: Datos Técnicos
143 Ohm 143 Ohm Resistencia total máx. de la línea RImáx. Monocanal con UB DC 100 Ohm 100 Ohm 100 Ohm Bicanal con detección de derivación con UB 10 Ohm 10 Ohm 10 Ohm Manual de instrucciones PNOZ XV2P 20095-ES-05... - Página 18 24 V Corriente máx. Categoría de uso contac- tos de seguridad con re- tardo AC15 con 230 V 230 V 230 V Corriente máx. DC13 (6 ciclos/min) 24 V 24 V 24 V Corriente máx. Manual de instrucciones PNOZ XV2P 20095-ES-05...
- Página 19 Ith por contacto con UB AC1: 240 V, DC1: 24 V Corriente térmica conv. con 1 contacto Corriente térmica conv. con 2 contactos Corriente térmica conv. con 3 contactos 5,7 A 5,7 A 5,7 A Corriente térmica conv. con 4 contactos Manual de instrucciones PNOZ XV2P 20095-ES-05...
- Página 20 1 y 2 ∞ ∞ ∞ Datos ambientales 777500 777502 777503 Condiciones climáticas EN 60068-2-78 EN 60068-2-78 EN 60068-2-78 Temperatura ambiente Rango de temperatura -10 - 55 °C -10 - 55 °C -10 - 55 °C Manual de instrucciones PNOZ XV2P 20095-ES-05...
- Página 21 ABS UL 94 V0 Lado superior PPO UL 94 V0 PPO UL 94 V0 PPO UL 94 V0 Tipo de conexión Borne de tornillo Borne de tornillo Borne de tornillo Tipo de fijación enchufable enchufable enchufable Manual de instrucciones PNOZ XV2P 20095-ES-05...
- Página 22 160 % Duración de conexión 100 % 100 % 100 % Impulso de corriente de conexión máx. Impulso de corriente Duración de impulso 1 ms 1 ms 1 ms Entradas 777504 787500 787502 Cantidad Manual de instrucciones PNOZ XV2P 20095-ES-05...
- Página 23 Potencia máx. 2000 VA 2000 VA 2000 VA DC1 con 24 V 24 V 24 V Corriente mín. 0,01 A 0,01 A 0,01 A Corriente máx. Potencia máx. 200 W 200 W 200 W Manual de instrucciones PNOZ XV2P 20095-ES-05...
- Página 24 Integral de Joule máx. 240 A²s 240 A²s 240 A²s Fusible de acción rápi- 10 A 10 A 10 A Fusible de acción lenta 6 A Fusible gG 10 A 10 A 10 A Fusible automático 24V AC/DC, característica Manual de instrucciones PNOZ XV2P 20095-ES-05...
- Página 25 Red "On", máx. 700 ms 700 ms 700 ms con rearme supervisa- do típ. 35 ms 35 ms 35 ms con rearme supervisa- do máx. 70 ms 70 ms 70 ms Manual de instrucciones PNOZ XV2P 20095-ES-05...
- Página 26 61000-6-2, EN 61326-3-1 61000-6-2, EN 61326-3-1 Vibraciones según normativa EN 60068-2-6 EN 60068-2-6 EN 60068-2-6 Frecuencia 10 - 55 Hz 10 - 55 Hz 10 - 55 Hz Amplitud 0,35 mm 0,35 mm 0,35 mm Manual de instrucciones PNOZ XV2P 20095-ES-05...
- Página 27 0,2 - 1,5 mm², 24 - 16 0,2 - 1,5 mm², 24 - 16 ble con/sin terminal – Bornes de resorte: Bornes por conexión – Longitud de pelado para bornes de resorte – 8 mm 8 mm Manual de instrucciones PNOZ XV2P 20095-ES-05...
- Página 28 143 Ohm 143 Ohm Resistencia total máx. de la línea RImáx. Monocanal con UB DC 100 Ohm 100 Ohm Bicanal con detección de deriva- ción con UB DC 10 Ohm 10 Ohm Manual de instrucciones PNOZ XV2P 20095-ES-05...
- Página 29 DC13 (6 ciclos/min) con 24 V 24 V Corriente máx. Categoría de uso según UL Tensión 240 V AC G. P. 240 V AC G. P. Con corriente Pilot Duty C300, R300 C300, R300 Manual de instrucciones PNOZ XV2P 20095-ES-05...
- Página 30 15 ms 15 ms con parada de emergencia, máx. 30 ms 30 ms con una caída de tensión, típica 85 ms 85 ms con una caída de tensión, máx. 200 ms 200 ms Manual de instrucciones PNOZ XV2P 20095-ES-05...
- Página 31 Lugar de montaje (p. ej., arma- rio de distribución) IP54 IP54 Carcasa IP40 IP40 Zona de bornes IP20 IP20 Datos mecánicos 787503 787504 Posición de montaje cualquiera cualquiera Vida útil mecánica 10.000.000 ciclos 10.000.000 ciclos Manual de instrucciones PNOZ XV2P 20095-ES-05...
- Página 32 8 mm 8 mm Dimensiones Altura 101 mm 101 mm ancho 45 mm 45 mm Profundidad 121 mm 121 mm Peso 345 g 345 g Para referencias a normativas valen las 2017-01 versiones más actuales. Manual de instrucciones PNOZ XV2P 20095-ES-05...
-
Página 33: Índices De Seguridad
Los valores SIL/PL de una función de seguridad no son idénticos a los va- lores SIL/PL de los dispositivos utilizados y pueden diferir de estos. Reco- mendamos la herramienta de software PAScal para calcular los valores SIL/PL de la función de seguridad. Manual de instrucciones PNOZ XV2P 20095-ES-05... -
Página 34: Datos Complementarios
Prever una extinción de chispas suficiente en todos los contactos de salida para prolongar la vida útil. En caso de cargas capacitivas, controlar las puntas de tensión que puedan cre- arse. Utilizar diodos volantes para la extinción de chispas de contactores DC. Manual de instrucciones PNOZ XV2P 20095-ES-05... - Página 35 N.º pedido PNOZ XV2P 24 V DC; Bornes de tornillo 777 500 Retardo: ajustable hasta 30 s PNOZ XV2P C 24 V DC; Bornes de resorte 787 500 Retardo: ajustable hasta 30 s PNOZ XV2P 24 V DC; Bornes de tornillo...
-
Página 36: Declaración Ce De Conformidad
Estos productos cumplen los requisitos de la Directiva de Máquinas 2006/42/CE del Parla- mento Europeo y del Consejo. La declaración de conformidad CE completa puede consul- tarse en la página web www.pilz.com/support/downloads. Representante: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Alemania Manual de instrucciones PNOZ XV2P... -
Página 37: Contraportada
Contraportada Support Pilz le proporciona asistencia técnica las 24 horas del día. América Australia Gran Bretaña Brasil +61 3 95600621 +44 1536 462203 +55 11 97569-2804 Irlanda Canadá Europa +353 21 4804983 +1 888-315-PILZ (315-7459) Alemania Italia, Malta EE.UU. (número gratuito)
