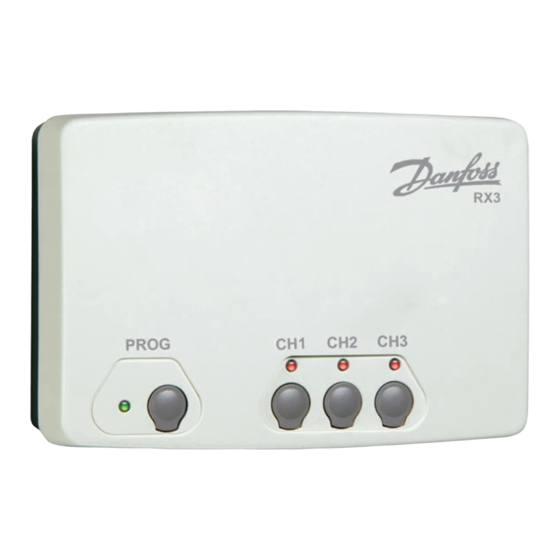

RX1, 2 & 3
Electronic radio-frequency receivers (1,2 or 3-channel)
Installation Instructions
GB
Commissioning Instructions
Instructions d'installation
F
Instructions d'utilisateur
Installationsanweisungen
D
Inbetriebnahme-Instruktion
Instrucciones de instalación
ES
Instrucciones del usuario
Instruktions vejledning
DK
Aktiveringsinstruktioner
Installatiehandleiding
NL
Inbedrijfstelling
Ïäçãßåò åãêáôÜóôáóçò
GR
Οδηγίες έναρξης λειτουργίας
Instrukcja instalacji
PL
Instrukcja
Montavimo instrukcijos
LT
Komplektavimo instrukcijos
Istruzioni per l'uso
I
Istruzioni per l'ordinazione
Publicidad
Tabla de contenido
Manuales relacionados para Danfoss RX1
Resumen de contenidos para Danfoss RX1
- Página 1 RX1, 2 & 3 Electronic radio-frequency receivers (1,2 or 3-channel) Installation Instructions Installatiehandleiding Commissioning Instructions Inbedrijfstelling Ïäçãßåò åãêáôÜóôáóçò Instructions d’installation Instructions d’utilisateur Οδηγίες έναρξης λειτουργίας Installationsanweisungen Instrukcja instalacji Inbetriebnahme-Instruktion Instrukcja Instrucciones de instalación Montavimo instrukcijos Instrucciones del usuario Komplektavimo instrukcijos Instruktions vejledning Istruzioni per l’uso...
-
Página 2: Tabla De Contenido
GB - Installation Instructions / F - Instructions d’installation / D- Installationsanweisungen / ES - Instrucciones de instalación / DK - Instruktions vejledning / NL - Installatie handleiding / GR - Ïäçãßåò åãêáôÜóôáóçò / PL - Instrukcja instalacji / LT - Montavimo instrukcijos / I - Istruzioni per l’uso GB - Wiring Details / F - Détails du câblage interne / D - Elektrischer Anschluss / ES - Detalles de conexionado / DK - Ledningsforbindelser / NL - Bedradingsschema /... - Página 3 TP5000-RF TP7000-RF RET B-RF TP5.2-RF TP75-RF CET B-RF TP5E-RF WP75-RF RT51-RF (LEARN RT52-RF button under RT1-RF setting dial) RT2-RF 433.92 MHz 30m (max) RX2C RX3B RX3B-VF...
-
Página 5: Gb - Wiring Details / F - Détails Du Câblage Interne
(GB) Wiring Details / (F) Détails du câblage interne / (D) Elektrischer Anschluss / (ES) Detalles de conexionado / (DK) Ledningsforbindelser / (NL) Aansluitschema / (GR) ËåðôïìÝñåéåò óõñìÜôùóçò / (PL) Szczegóły połączeń / (LT) Informacija apie laidus / (I) Dettagli collegamento Electronics Electronique Elektronik... - Página 6 Note: for mains voltage applications link terminals L and 2. ELECTRONICS 1 2 3 4 ZONE ZONE ZONE 1 ON 1 OFF 2 ON ATTENTION: If replacing a previous version of the RX2 receiver please use the new backplate supplied and wire as illustrated above. RX2C ELECTRONICS A B C 1 2 3 4 5 6...
- Página 7 ELECTRONICS B C 1 2 3 4 5 6 ZONE ZONE ZONE ZONE 1 ON 1 OFF 2 ON 3 ON RX3B A B C 1 2 3 4 5 6 HTG BOILER Pump Boiler FROM Live Switched From Live BOILER Boiler...
- Página 8 RX3B-VF...
-
Página 9: Specification
BS EN 60730-2-1, EN 300-220-1 Maximum Ambient Temperature 45°C Switch Type RX1 - 1 x SPDT, type 1B RX2 - 1 x SPDT, 1 x SPST, type 1B RX3 - 1 x SPDT, 2 x SPST, type 1B Switch Rating... -
Página 10: Commissioning
Do not replace knob until Learn process is complete NOTE: Thermostat now transmits continuously for 5 minutes. Receiver Step 2. RX1 Press and hold buttons PROG and CH1 for 3 seconds until green light fl ashes RX3 (if applicable) Step 3. RX2 / Stat 1 - perform steps 1-2 for CH1 Stat 2 (RX2 &... -
Página 11: Spécifications
BS EN 60730-2-1, EN 300-220-1 Température ambiante maximale 45°C Type de contact RX1 - 1 x SPDT, type 1B RX2 - 1 x SPDT, 1 x SPST, type 1B RX3 - 1 x SPDT, 2 x SPST, type 1B Caractéristique de contact... -
Página 12: Instructions
Ne pas replacer le bouton tant que le processus Learn n’est pas terminé Le thermostat transmet alors en continu pendant 5 minutes. Récepteur Point 2. RX1 Appuyez sur les touches PROG et CH1 en les maintenant enfoncées pendant 3 secondes jusqu’à ce que le voyant vert clignote Point 3. -
Página 13: Technische Daten
Bauart BS EN 60730-2-1, EN 300-220-1 Maximale Umgebungstemperatur 45°C Schalterart RX1 - 1 x Wechsler RX2 - 1 x Wechsler, 1 x Schließer RX3 - 1 x Wechsler, 2 x Schließer Nennwerte des Ausgangsrelais 264 Vac, 3 (1) A Schutzart... -
Página 14: Inbetriebnahme-Instruktion
Stellknopf nicht vor Beendigung des Lernprozesses einsetzen. HINWEIS: Thermostat sendet jetzt für die Dauer von 5 Minuten ohne Unterbrechung. Empfangseinheit Schritt 2. RX1 Die Tasten PROG und CH1 3 Sekunden gedrückt halten, bis grünes Licht blinkt. Schritt 3. RX2 / RX3 (falls zutreff end) Stat 1 –... -
Página 15: Especificaciones
BS EN 60730-2-1, EN 300-220-1 Temperatura ambiente máxima 45°C Tipo de contacto RX1 - 1 x SPDT, tipo 1B RX2 - 1 x SPDT, 1 x SPST, tipo 1B RX3 - 1 x SPDT, 2 x SPST, tipo 1B Carga de los contactos 264 Vca, 3 (1) A (Intensidad total) Grado de protección... -
Página 16: Instrucciones De Puesta En Marcha
NOTA: El termostato transmite ahora continuamente durante 5 minutos. Receptor Paso 2. RX1 Oprimir los botones PROG y CH1 y mantenerlos oprimidos durante 3 segundos hasta que la luz verde dé destellos Paso 3. RX2 / RX3 (si es aplicable) -
Página 17: Specification
BS EN 60730-2-1, EN 300-220-1 Max. omgivende temperatur 45°C Kontakttype RX1 - 1 x SPDT, type 1B RX2 - 1 x SPDT, 1 x SPST, type 1B RX3 - 1 x SPDT, 2 x SPST, type 1B Kontaktbelastning 264 Vac, 3 (1) A Tæthedsgrad... -
Página 18: Aktiveringsinstruktioner
DK - Aktiveringsinstruktioner Termostat (se side 3 for at se termostattype) Trin 1. Type A Tryk på og hold og + knappen nede i tre sekunder Type B Tryk på og hold LEARN-knappen nede i tre sekunder Type C Fjern urskiven, og tryk og hold LEARN-knappen nede i tre sekunder (placeret under uret) Du må... -
Página 19: Technische Gegevens
BS EN 60730-2-1, EN 300-220-1 Maximum omgevingstemperatuur 45°C Relais contact RX1 - 1 x SPDT, type 1B RX2 - 1 x SPDT, 1 x SPST, type 1B RX3 - 1 x SPDT, 2 x SPST, type 1B Maximum contactbelasting 264Vac, 3 (1) A (Totale stroom) -
Página 20: Inbedrijfstelling
NL - Inbedrijfstelling Volg onderstaande stappen om de thermostaat bij de ontvanger aan te melden. Raadpleeg bladzijde 3 voor het thermostaattype. Stap 1. Type A Druk 3 seconden gelijktijdig op de toetsen en + Type B Druk 3 seconden op de LEARN toets Type C Verwijder de instelknop en druk 3 seconden op de LEARN toets (bevindt zich onder de instelknop) -
Página 21: Ðñïäéáãñáöþ
Μέγιστη θερμοκρασία 45°C περιβάλλοντος Τύπος διακόπτη RX1 - 1 x SPDT, type 1B RX2 - 1 x SPDT, 1 x SPST, type 1B RX3 - 1 x SPDT, 2 x SPST, type 1B Ονομαστική τιμή διακόπτη 264 Vac, 3 (1) A (ολικό ρεύμα) Ονομαστική... -
Página 22: Οδηγίες Έναρξης Λειτουργίας
Μην επανατοποθετείτε το κουμπί πριν να ολοκληρωθεί η διαδικασία Learn ΣΗΜΕΙΩΣΗ:Ο θερμοστάτης τώρα μεταδίδει συνεχώς για 5 λεπτά. Δέκτης Βήμα 2. RX1 Πιέστε και κρατήστε πιεσμένα τα πλήκτρα PROG και CH1 για 3 δευτερόλεπτα έως ότου αρχίσει να αναβοσβήνει το πράσινο φως... -
Página 23: Specyfikacja
BS EN 60730-2-1, EN 300-220-1 Maksymalna temperatura otoczenia 45°C Typy wbudowanych przekaźników RX1 - 1 x SPDT, typ 1B RX2 - 1 x SPDT, 1 x SPST, typ 1B RX3 - 1 x SPDT, 2 x SPST, typ 1B Obciążalność styków 264 V, 3 (1) A Stopień... -
Página 24: Instrukcja
Nie instaluj pokrętła dopóki proces Learn (Zapisywanie) się nie zakończy UWAGA: Termostat będzie teraz nadawał sygnał ciągły przez 5 minut. Odbiornik Krok 2. RX1 Naciśnij i przytrzymaj przez 3 sekundy przyciski PROG oraz CH1, aż zabłyśnie zielona lampka Krok 3. RX2 / RX3 (jeżeli dotyczy) Czynność... -
Página 25: Specifi Kacija
BS EN 60730-2-1, EN 300-220-1 Didžiausia aplinkos temperatūra 45°C Jungiklio tipas RX1 - 1 x SPDT, tipas 1B RX2 - 1 x SPDT, 1 x SPST, tipas 1B RX3 - 1 x SPDT, 2 x SPST, tipas 1B Jungiklio parametras 264 Vac, 3 (1) A (pilnutinė... -
Página 26: Komplektavimo Instrukcijos
LT - Komplektavimo instrukcijos Termostatas (termostato tipą žr. p. 3) A tipas Paspauskite ir + klavišus ir palaikykite juos nuspaudę 3 sekundes. B tipas Paspauskite LEARN klavišą ir palaikykite jį nuspaudę 3 sekundes. C tipas Nuimkite nustatymų diską, paspauskite LEARN klavišą... -
Página 27: Specificazioni
BS EN 60730-2-1, EN 300-220-1 Temperatura ambiente massima 45°C Tipo di interruttore RX1 - 1 x SPDT, tipo 1B RX2 - 1 x SPDT, 1 x SPST, tipo 1B RX3 - 1 x SPDT, 2 x SPST, tipo 1B Corrente nominale interruttore... -
Página 28: Istruzioni Per L'ordinazione
Non rimontare il pomello fi no al termine del processo di ap- prendimento (LEARN) NOTA: Il trasmettitore trasmette ora continuativamente per 5 minuti. Ricevitore Punto 2. RX1 Premere per 3 secondi i pulsanti PROG e CH1 fi no a quando l’indicatore verde non lampeggia Punto 3. RX2 / RX3 (se previsto) - Página 32 Part No 30622 Issue 05 07/07...
