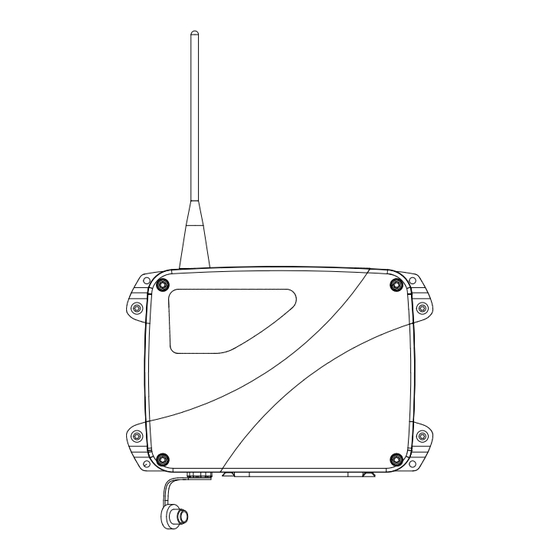

- Página 1 Manual de Usuario Telemando MP20A Receptor www.danfoss.com...
- Página 2 Manual de Usuario MP20A Receptor Revisión histórica Tabla de revisiones Fecha Cambiado Mayo 2019 Documento renombrado 0101 © Danfoss | Mayo 2019 BC292562489617es-000101...
-
Página 3: Tabla De Contenido
Seguridad general....................................4 Advertencias de seguridad................................4 Descripción técnica Dimensiones.......................................6 Descripción del hardware................................7 Instalación Instalación del receptor..................................8 Configuración de entradas y salidas............................9 Salidas digitales................................... 9 Salidas analógicas..................................11 Pinout......................................12 Troubleshooting Receptor icono troubleshooting.............................. 13 © Danfoss | Mayo 2019 BC292562489617es-000101 | 3... -
Página 4: Instrucciones De Seguridad
No provocar golpes sobre el aparato intencionadamente. • No utilizar el aparato si éste presenta síntomas de fallo. Los cambios o las modificaciones no expresamente aprobados por Danfoss podrían anular la autoridad del usuario para utilizar este equipo. © Danfoss | Mayo 2019... - Página 5 Manual de Usuario MP20A Receptor Instrucciones de seguridad Recuerde © Danfoss | Mayo 2019 BC292562489617es-000101 | 5...
-
Página 6: Descripción Técnica
Manual de Usuario MP20A Receptor Descripción técnica MP20 dimensiones Dimensiones en mm R 2.60 248.91 82.37 R 2.60 R 2.60 R 2.60 81.55 216.00 232.00 © Danfoss | Mayo 2019 BC292562489617es-000101... -
Página 7: Descripción Del Hardware
Ranuras para la fijación (montaje fijo o anti vibración) Conector DEUTSCH Conexión cable Antena externa A60 (433) o A70 (870) EEPROM externa Conexión LCD Radio TR800-CE MCX Puerto CAN Alimentación CAN BUS termination CAN LEDs de señalización interna Pinout conectorDEUTSCH © Danfoss | Mayo 2019 BC292562489617es-000101 | 7... -
Página 8: Instalación
Manual de Usuario MP20A Receptor Instalación Instalación del receptor MP20A Riesgo de shock Gestionar la parada total de la máquina durante todo el tiempo estimado de montaje. Siguiendo las normativas relativas a prevención de riesgos laborales vigentes. Verificar la tensión de alimentación y desconectar el seccionador general, desconectando el cable interfaz entre el receptor y el cuadro eléctrico de la máquina. -
Página 9: Configuración De Entradas Y Salidas
(stop) para alimentar este grupo de salidas. Máximo 2A por salida. Como alternativa, este grupo de salidas (k5-k12) se pueden conectar directamente a la alimentación general externa para disponer de una mayor capacidad de corriente. © Danfoss | Mayo 2019 BC292562489617es-000101 | 9... - Página 10 Manual de Usuario MP20A Receptor Instalación 10 | © Danfoss | Mayo 2019 BC292562489617es-000101...
-
Página 11: Salidas Analógicas
El pin 47 se conecta al pin 46 (stop) para alimentar las salidas 1 a 8. Máximo 2A por salida. MP20A: nSA1-nSA8 tienen su común en el pin 47 del conector. El pin 47 se conecta al pin 46 (stop) para alimentar las salidas nSA1-nSA8. -
Página 12: Pinout
I SA-1 PSWF HAND STOP STOP PW-A81; K1-4 PW-A81; K5-K12 +RRC +12/24V IN-3 IN-2 IN-1 I SA8 I SA7 I SA6 I SA5 I SA4 I SA3 I SA2 I SA-8 I SA1 12 | © Danfoss | Mayo 2019 BC292562489617es-000101... -
Página 13: Troubleshooting
En caso de interferencia cambie de frecuencia Nivel de señal salva no IKUSI (se indica en nivel de señal con la En caso de interferencia, cambie de frecuencia barra) Error máscara Contacte con su distribuidor © Danfoss | Mayo 2019 BC292562489617es-000101 | 13... - Página 14 Manual de Usuario MP20A Receptor 14 | © Danfoss | Mayo 2019 BC292562489617es-000101...
- Página 15 Manual de Usuario MP20A Receptor © Danfoss | Mayo 2019 BC292562489617es-000101 | 15...
- Página 16 Phone: +86 21 3418 5200 Danfoss no se hace responsable de posibles errores en catálogos, hojas técnicas y otros materiales impresos. Danfoss se reserva el derecho de alterar sus productos sin previa notificación. Esto también afecta a los productos que estén bajo pedido cuyos cambios no alteren las especificaciones acordadas.
