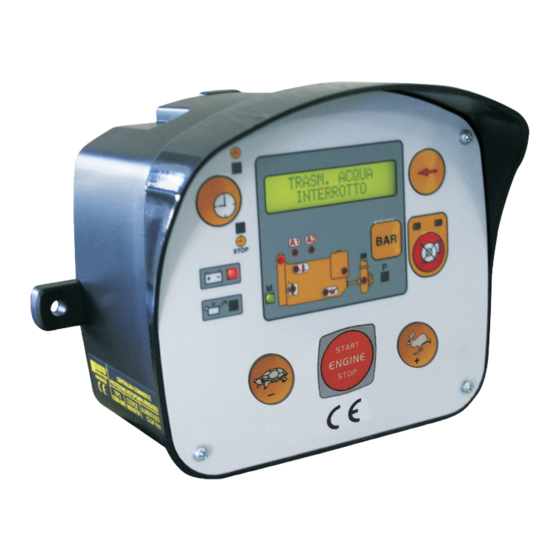

CENTRALITA DE MANDO Y PROTECCIÓN MOTOBOMBA DE RIEGO
Incluyen transmisor electrónico (presóstato electrónico) y manómetro digital para la presión del agua en
la bomba.
Permite ajustar manualmente las revoluciones del motor y la parada con desaceleración automática.
PROTEGE EL GRUPO MOTOBOMBA
PARÁNDOLO DESPACIO EN CASO DE ANOMALÍA DEBIDA A:
• insuficiente presión aceite
• sobretemperatura
• rotura correa
• mínimo nivel del combustible
• A1 anomalía disponible
• A2 (sensor baja presión gasoil)
• bajo nivel líquido refrigeración
• presión insuficiente de agua en la bomba
• sobrepresión del agua de la bomba
182
Ø6,5
2,5m
1,5m
ELCOS SRL - Parma - CEM-390 - MAN - ES
TIPO CEM-390
DIMENSIONES
Sistema de fijación
con dos o tres
bajo pedido, con
grapas
antivibrantes mon-
tados en la
parte
superior
de la
centralita
Con pantalla incluida para
visualizar las funciones:
- exclusión protección
bomba
- luces testigo aceite y
batería
- intervención protecciones
- contador de horas
- contador de horas parcial
- temporizador
- manómetro agua bomba
- indicador nivel
combustible
- cuentarrevoluciones
- voltímetro batería
Montaje a bordo de la
máquina o al aire libre
85,50
33
113,50
96
1 di 8

Publicidad

Tabla de contenido
loading

Resumen de contenidos para ELCOS CEM-390

  • Página 1 • A2 (sensor baja presión gasoil) • bajo nivel líquido refrigeración • presión insuficiente de agua en la bomba • sobrepresión del agua de la bomba DIMENSIONES 113,50 Sistema de fijación con dos o tres bajo pedido, con grapas antivibrantes mon- Ø6,5 85,50 tados en la parte superior de la centralita 2,5m 1,5m 1 di 8 ELCOS SRL - Parma - CEM-390 - MAN - ES...
  • Página 2: Breves Instrucciones

    0 ÷ 21 bar Transmisor de presión de agua bomba: • Presión máxima admisible 21 bar • Con presión 4 ÷ 14 bar diferencial 2 bar • Con presión 1 ÷ 4 bar diferencial 1 bar Grado de protección : Caja IP54 Trasera IP23 Conector IP20 Condiciones de instalación para uso externo Límites de temperatura -20 ÷ +60°C Peso 1000 g 2 di 8 ELCOS SRL - Parma - CEM-390 - MAN - ES...
  • Página 3: Aceleración - Desaceleración

    EXCLUSIÓN PROTECCIÓN BOMBA (HABILITADO SÓLO CON EL MOTOR EN MARCHA) El pulsador excluye la protección de la bomba: - se obtiene la exclusión manteniéndolo apretado por lo menos 3 segundos consecutivos; la función está indicada por las dos señales intermitentes. - Se cancela esta exclusión apretando de nuevo el pulsador, o bien parando la motobomba. TEMPORIZADOR Permite, si fuera necesario, hacer funcionar la motobomba durante un tiempo (máximo 96 horas), al final del cual se pro- duce el paro y se enciende la señal señal fin tiempo de trabajo. La programación del tiempo de trabajo se obtiene apretando el pulsador se enciende hasta alcanzar el valor desea- Al soltar del pulsador el temporizador entra automáticamente en función, visualizando continuamente el tiempo de trabajo restante. Para poner en cero el tiempo programado, se puede actuar de dos maneras: - mantener apretado el pulsador hasta la puesta en cero. - parar la motobomba. 3 di 8 ELCOS SRL - Parma - CEM-390 - MAN - ES...
  • Página 4: Protecciones Motor

    AGUA BOMBA. PARADA MOTOBOMBA CON DESACELERACIÓN AUTOMÁTICA La centralita desacelera automáticamente y detiene el motor por tres causas: - apretando el botón STOP. - por activación de las protecciones. - por activación del temporizador al final del tiempo de trabajo. El motor se detiene cuando no desacelera más durante 5 segundos consecutivos. La centralita se adapta a dos tipos de paro diferentes: - Quitando la alimentación de la ELECTROVÁLVULA que cierra el paso del combustible (programación de fábrica). - Accionando durante 20 segundos el ELECTROIMÁN que tira la palanca de stop. PARADA DE EMERGENCIA Es obtenible en cualquier condición de funcionamiento, montando uno o más pulsadores (a enganche). La para- da es inmediata sin desaceleración. PARADA DE . Es indicado por la señalización óptica EMERGENCIA 4 di 8 ELCOS SRL - Parma - CEM-390 - MAN - ES...
  • Página 5: Precalentamiento Bujías Excluido De Fábrica

    Apriete para seleccionar Arrancar el motor apretando el Se visualiza en la botón START/STOP y llevar el motor 1500 RPM pantalla ejemplo al mínimo en régimen constante 700 RPM y con valor conocido, (por ejemplo, mediante un cuentarrevoluciones Apriete y espere portátil). hasta que aparezca REGULACION Después de haber ajustado el cuen- escrito PROGRAMADO. TACÓMETRO Prensa hasta llegar a la tarrevoluciones, detener el motor indicación correcta en la pantalla apretando el botón START/STOP. Para salir de la programación apretar simultáneamente los botones o bien no apretar ningún botón durante 30 segundos. 5 di 8 ELCOS SRL - Parma - CEM-390 - MAN - ES...
  • Página 6: Esquema De Conexión

    (27) REGULADOR DE ALTERNADOR (40) MOTOR DE ARRANQUE PREDISPOSICIÓN DEL SISTEMA DE DETENCIÓN (41) BATERÍA La centralita está predispuesta para activar la detención con (106) PRECALENTAMIENTO BUJÍAS ELECTROIMÁN (157) INDICADOR ÓPTICO EXCITADO EN DETENCIÓN ELECTROIMÁN: acciona la palanca de (ALARMAGENERAL) parada del motor. EXCITADA EN MARCHA ELECTROVÁLVULA: para cerrar el gasoil. 6 di 8 ELCOS SRL - Parma - CEM-390 - MAN - ES...
  • Página 7: Compatibilidad Electromagnética

    EN CASO DE FALTA DE NUESTRA DECLARACIÓN ESCRITA QUE CERTIFIQUE LO CONTRARIO, ESTA CENTRALITA NO ES APTA PARA SER UTILIZADA COMO COMPONENTE CRÍTICO EN APARATOS O EQUIPOS DE LOS CUALES DEPENDA LA VIDA DE PERSO- NAS O SERES VIVIENTES. SU TÉCNICO ELECTRICISTA PUEDE DIRIGIR CUALQUIER PREGUNTA SOBRE ESTA CENTRALITA CONTACTANDO POR TELÉFONO A UN TÉCNICO NUESTRO 7 di 8 ELCOS SRL - Parma - CEM-390 - MAN - ES...
  • Página 8: Datos Para El Pedido

    SONDA DE NIVEL RADIATOR ELECTRODODE VARILLA (incluye: unión de remache, perno, tuerca, arandela, junta y conector hembra) - Tipo AST-015/00 código 40241012 ELECTRODOS DE TORNILLO (incluyen terminales de cable) - Tipo E-25 código 40190115 VARIADOR DE REVOLUCIONES - Tipo VAR-140 12V cod. 00571543 SOPORTE PARA EL MONTAJE EN LA BASE - Tipo CRU-003 cod. 40493384 8 di 8 ELCOS SRL - Parma - CEM-390 - MAN - ES...
