2 Operación del Medidor de Potencia

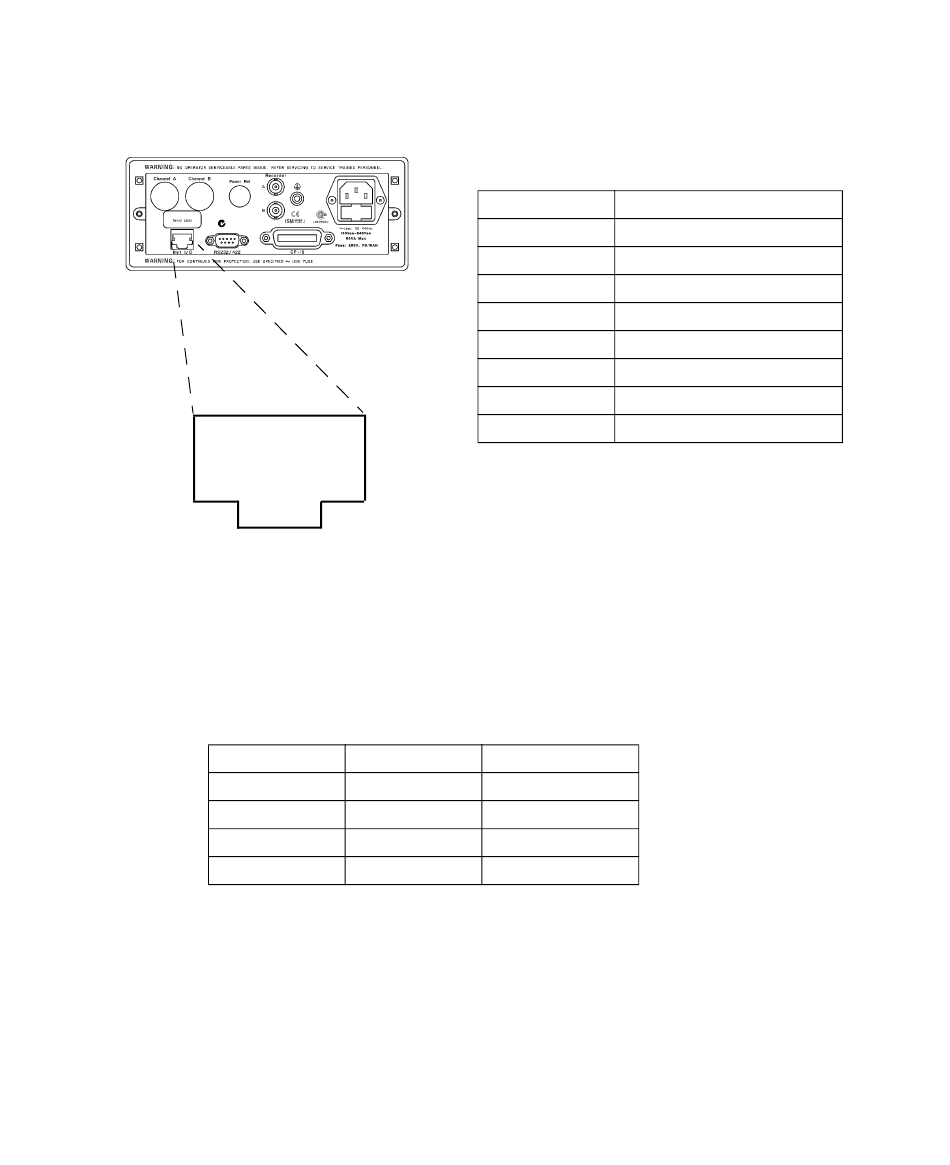

Figura 2-3 Entradas TTL del Puerto Rmt I/O

Las entradas TTL son de baja actividad y controlan las funciones de puesta a
cero y calibración, como se muestra en la
Tabla 2-2Lógica de Control de las Entradas TTL
42
1 2 3 4 5 6 7 8
Entrada 1 Entrada 2
1 1
1 0
0 1
0 0
Número de Pin Conexión
1 ninguna
2 Tierra
3 Salida TTL ventana superior
4 Salida TTL ventana inferior
5 Entrada 1 TTL
6 Entrada 2 TTL
7 Tierra
8 Tierra
Tabla 2-2
Operación
Ninguna
CAL
ZERO
CAL
