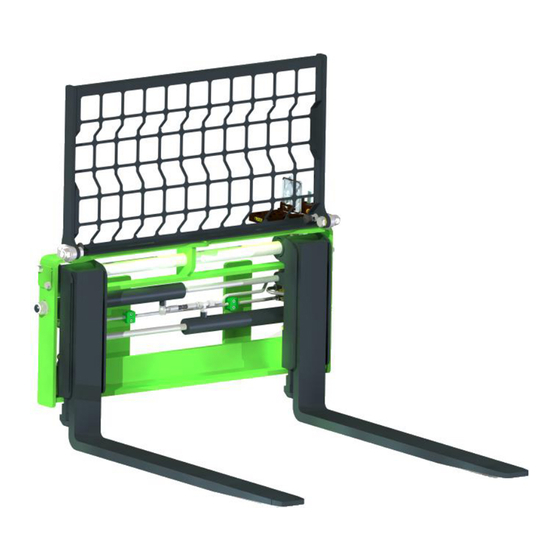

- Página 1 Español Horquilla de palé hidráulica 2019 1 Manual del operario Horquilla de palé hidráulica Producto núm. A36279 www.avanttecno.com A434122 2019 1 ES 2018-...
- Página 2 Horquilla de palé hidráulica 2019 1...
-
Página 3: Tabla De Contenido
Horquilla de palé hidráulica 2019 1 INDICE 1. PRÓLOGO ...............................4 2. USO PREVISTO ............................5 3. INSTRUCCIONES DE SEGURIDAD DE LAS HORQUILLAS PARA PALÉS .........7 4. ESPECIFICACIONES TÉCNICAS ......................12 Etiquetas de seguridad y componentes principales del implemento ............12 5. ACOPLAMIENTO DEL IMPLEMENTO ....................14 Conexión y desconexión de las mangueras hidráulicas................. -
Página 4: Prólogo
útil del equipo. Si vende o transfiere el equipo, asegúrese de entregar este manual al nuevo propietario. En caso de pérdida o deterioro, puede solicitar un manual nuevo a su distribuidor Avant o al fabricante. Dado la continua evolución del producto, algunos de los detalles que aparecen este manual podrían diferir de su equipo. -
Página 5: Uso Previsto
Solicite a su distribuidor Avant el catálogo de recambios disponible. Familiarícese con las instrucciones de revisión y mantenimiento de este manual. Póngase en contacto con su distribuidor AVANT si tiene alguna pregunta sobre el uso y mantenimiento del equipo, o si necesita piezas de repuesto o un técnico autorizado. - Página 6 6 (38) Tabla 1. Horquilla de palé hidráulica. Compatibilidad con cargadoras Avant Avant 313S 525LPG serie 2 320S 755i 860i 225 LPG 760i A36279 1100 mm • • • • • • Las recomendaciones de compatibilidad se basan en la anchura de la cargadora, la capacidad de elevación y la fuerza de rotura adecuada.
-
Página 7: Instrucciones De Seguridad De Las Horquillas Para Palés
7 (38) 3. Instrucciones de seguridad de las horquillas para palés No olvide que la seguridad es el resultado de varios factores. La combinación cargadora-implemento es muy potente y el uso o mantenimiento inadecuados o descuidados podría provocar graves lesiones personales o daños materiales. - Página 8 (si su minicargadora está equipada con sistema de sensor de carga). Póngase en contacto con su distribuidor Avant si tiene alguna duda sobre los límites de su minicargadora. Riesgo de caída de la carga: Utilice la horquilla para palés únicamente para manipular palés, o cargas que puedan manipularse de forma similar a los palés.
- Página 9 9 (38) Riesgo de aplastamiento: nunca pase ni deje que nadie pase por debajo del brazo de la minicargadora ni del implemento. La estabilidad de la minicargadora puede variar cuando se deja el asiento del conductor pudiendo volcar aquella. Recuerde siempre que el brazo puede sufrir un descenso inesperado por la pérdida de estabilidad o si otra persona manipula los mandos de la minicargadora derivando ADVERTENCIA...
- Página 10 10 (38) Riesgo de asfixia: Nunca utilice una minicargadora con motor de combustión en espacios cerrados. El uso de una minicargadora con motor de combustión (diésel, gasolina o GLP) en espacios pequeños y cerrados, o en zonas con mala ventilación, PELIGRO puede generar niveles peligrosos de monóxido de carbono (CO) y dióxido de carbono ) en minutos tras arrancar la minicargadora, lo que puede dar lugar a la pérdida de...
- Página 11 11 (38) Parada segura del implemento, antes de acercarse al implemento: Pare siempre el implemento siguiendo el procedimiento de parada segura antes de abandonar el asiento del operario. El procedimiento de parada segura evita movimientos involuntarios del implemento. Tenga presente que el brazo de la minicargadora puede moverse incluso con el motor de la minicargadora parado.
-
Página 12: Especificaciones Técnicas
26 Marco trasero: Equipamiento básico: marco trasero plegable A36283 Minicargadoras AVANT compatibles: Ver tabla 1 4.1 Etiquetas de seguridad y componentes principales del implemento A continuación se enumeran las etiquetas y señales fijadas al implemento. Deben mantenerse visibles y legibles sobre el equipo. - Página 13 13 (38) Tabla 3. Ubicación de las pegatinas y mensajes de advertencia Pegatina Mensaje de advertencia A46771 Riesgo de uso incorrecto: lea las instrucciones antes de usar. A46772 Riesgo de aplastamiento: no pase por debajo de un implemento levantado; permanezca alejado equipos levantados.
-
Página 14: Acoplamiento Del Implemento
Monte el implemento solo sobre superficies lisas. ADVERTENCIA Nunca mueva o levante un implemento que no esté bien bloqueado. Sistema de acoplamiento rápido de Avant: Paso 1: Levante los pasadores de bloqueo de la placa de acoplamiento rápido y gírelos hacia atrás hasta meterlos en la ranura para que queden bloqueados... - Página 15 Si su minicargadora no aparece en la tabla 1 de la página 5, consulte con su distribuidor Avant antes de utilizar este implemento.
-
Página 16: Conexión Y Desconexión De Las Mangueras Hidráulicas
En las minicargadoras Avant, las mangueras hidráulicas se conectan utilizando un sistema multiconector. Si tiene una minicargadora Avant de la serie 300-700 con enganches rápidos convencionales y desea cambiar al sistema multiconector, póngase en contacto con su distribuidor o servicio técnico de Avant para recibir instrucciones o ayuda con la instalación. - Página 17 17 (38) Desconexión de las mangueras hidráulicas: Antes de desconectar las conexiones, deposite el implemento sobre una superficie sólida y nivelada en una posición segura. Coloque la palanca de control de los hidráulicos auxiliares en posición neutra. A la hora de desenganchar el implemento, desconecte siempre los enganches hidráulicos antes de desbloquear la placa de acoplamiento rápido para evitar daños en las mangueras y vertidos de aceite.
-
Página 18: Conexión Eléctrica
18 (38) 5.2 Conexión eléctrica Funciones eléctricas del implemento: El implemento está equipado con una válvula selectora eléctrica para seleccionar las funciones de la horquilla. La válvula selectora permite separar o acercar las horquillas, o desplazar la carga a la izquierda o a la derecha de la máquina. - Página 19 19 (38) Si la minicargadora está equipada con el sistema de control de implementos eléctricos, y su año de fabricación es posterior a 2016: Si la minicargadora está equipada con el sistema de control de implementos eléctricos y el enchufe eléctrico está...
-
Página 20: Trabajos Con Horquillas Para Palés
20 (38) 6. Trabajos con horquillas para palés Inspeccione el implemento y el entorno de trabajo una vez más antes de comenzar el trabajo, y asegúrese de que todos los objetos hayan sido retirados del lugar de trabajo. La rápida inspección previa del equipo y del área de trabajo permite garantizar la seguridad y sacar el máximo rendimiento del equipo. -
Página 21: Comprobaciones Antes Del Uso
21 (38) Riesgo de caída desde una posición elevada y aplastamiento debajo del cazo o la minicargadora: nunca utilice el cazo como plataforma de elevación ni para ADVERTENCIA transportar personas. Nunca use la minicargadora o sus implementos para levantar personas o plataformas de trabajo de ningún tipo, ni tan siquiera momentáneamente. -
Página 22: Uso De Las Horquillas Para Palés
22 (38) 6.2 Uso de las horquillas para palés Aprenda a manejar cargadoras articuladas en espacios reducidos. Las características de manejo de una cargadora articulada son diferentes de las de otros tipos de cargadoras, o carreterillas de horquilla convencionales. Podría necesitar formación teórica y práctica especial. Realice algunas maniobras de práctica con la minicargadora equipada con la horquilla para palés y preste atención al movimiento lateral de la horquilla al girar la minicargadora, tanto cuando se desplaza hacia delante como marcha atrás. -
Página 23: Movimiento Lateral Y Ajuste De Anchura De La Horquilla
23 (38) 6.2.1 Movimiento lateral y ajuste de anchura de la horquilla Modos de movimiento lateral y ajuste de anchura Elija el modo de funcionamiento necesario con el botón del sistema de control de implementos eléctricos o con el botón del arnés eléctrico independiente. Utilice el modo seleccionado con la palanca de control de los hidráulicos auxiliares de la minicargadora, o los botones correspondientes del joystick eléctrico, si se utiliza. -
Página 24: Transporte De Cargas
Minicargadoras de la serie 200 Minicargadoras de la serie 400 400 mm Avant 523 Otros modelos de minicargadora 500 mm Esta distancia es la distancia horizontal entre la cara vertical del brazo de la horquilla y el centro de gravedad de la carga en la horquilla para palés. -
Página 25: Límite De La Carga De Trabajo
El límite de la carga de trabajo de la horquilla para palés depende del modelo de palé. Modelo de horquilla para palés A36279 Límite de la carga de trabajo* 1000 kg Punto de carga**... -
Página 26: Capacidad Operativa Nominal
26 (38) 6.4 Capacidad operativa nominal La capacidad operativa nominal es la carga máxima permitida con cada modelo de minicargadora cuando se tienen en cuenta las condiciones enumeradas a continuación. La capacidad operativa nominal se establece como el 60 % de la carga de vuelco en la posición indicada en las figuras y las tablas de este capítulo. Sobre terreno firme y nivelado, en condiciones ideales, puede utilizarse un valor más alto. - Página 27 27 (38) Riesgo de vuelco: mantenga el brazo telescópico retraído cuando manipule cargas pesadas. No extienda el brazo telescópico cuando la carga se acerque a la capacidad de elevación de la minicargadora, o cuando la carga se haya elevado a una gran altura. ADVERTENCIA Riesgo de vuelco: No supere la capacidad operativa nominal de la minicargadora.
-
Página 28: Capacidad Operativa Nominal: Minicargadoras De Las Series 500, 600 Y «E
28 (38) 6.4.1 Capacidad operativa nominal: Minicargadoras de las series 500, 600 y «e»... - Página 29 29 (38) Tabla 5. Horquilla para palés con movimiento lateral hidráulico A36279. Capacidad operativa nominal. Avant 523, 528, 530, 630, 635, 640, e5, e6 Posición del brazo de la minicargadora Modelo de minicargador a AVANT 340 kg 300 kg 255 kg...
-
Página 30: Capacidad Operativa Nominal: Minicargadoras De La Serie 700
30 (38) 6.4.2 Capacidad operativa nominal: Minicargadoras de la serie 700 Tabla 6. Horquilla para palés A36279. Capacidad operativa nominal. Avant serie 700 Posición del brazo de la minicargadora Modelo de minicargador a AVANT 655 kg 575 kg 500 kg... -
Página 31: Capacidad Operativa Nominal: Serie 800
31 (38) 6.4.3 Capacidad operativa nominal: Serie 800 Tabla 7. Horquilla para palés A36279. Capacidad operativa nominal. Avant serie 800 Posición del brazo de la minicargadora Modelo de minicargador a AVANT 840 kg 735 kg 635 kg 535 kg 860i... -
Página 32: Trabajo Sobre Terrenos Irregulares
±360º (modelo A424406). Lea las instrucciones que acompañan al adaptador de inclinación y el manual del operario de la minicargadora. Consulte toda la información sobre el adaptador de inclinación en su distribuidor AVANT o en la página web www.avanttecno.com. El uso del adaptador de inclinación aumenta el riesgo de vuelco: utilice el adaptador de inclinación únicamente cuando sea necesario para realizar tareas... -
Página 33: Almacenamiento Del Implemento
33 (38) 6.7 Almacenamiento del implemento Desenganche y guarde el implemento sobre una superficie nivelada. La mejor forma de almacenar el implemento es en un lugar en el que esté protegido de la luz directa del solo y de temperaturas extremas. ... -
Página 34: Mantenimiento Y Servicio Técnico
Repare todas las fugas tan pronto como las detecte; una pequeña fuga puede aumentar de tamaño rápidamente. Utilice el implemento únicamente con el tipo de aceite hidráulico aceptado para el uso en las minicargadoras Avant. Riesgo de penetración de líquido a alta presión en la piel: libere la presión... -
Página 35: Limpieza Del Implemento
Solicite los recambios necesarios a su distribuidor o servicio técnico autorizado más cercano de AVANT. Deje la reparación a técnicos de mantenimiento profesionales si carece del conocimiento y experiencia oportunos en sistemas hidráulicos y en el procedimiento de reparación segura. -
Página 36: Condiciones De La Garantía
36 (38) 8. Condiciones de la garantía Avant Tecno Oy ofrece una garantía de un año (12 meses) a partir de la fecha de compra para el implemento que fabrica. La garantía cubre los siguientes costes de reparación: Los costes de mano de obra estarán cubiertos cuando la reparación no se realice en la fábrica. - Página 37 Hydraulitoiminen trukkihaarukka; Avant-kuormaajan työlaite Hydraulisk pallgaffel; arbetsredskap för Avant lastare A36279 Hydraulic pallet fork; attachment for Avant loaders Horquilla de palé hidráulica; implemento para minicargadoras Avant 3.12.2019 Ylöjärvi, Finland Risto Käkelä, Toimitusjohtaja / Verkställande direktör / Managing Director / Director general...
