Manuales relacionados para AVANT A36279
Resumen de contenidos para AVANT A36279

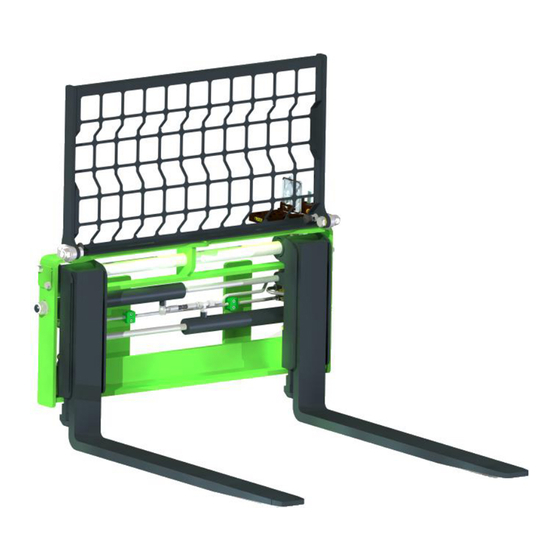

- Página 1 Horquilla de palé hidráulica 2015 2 Manual del operario Horquilla de palé hidráulica Producto núm. Para minicargadoras de las series 500 a A36279 700 y de las series R www.avanttecno.com...
- Página 2 Horquilla de palé hidráulica 2015 2...
-
Página 3: Tabla De Contenido
Horquilla de palé hidráulica 2015 2 INDICE 1. Prólogo ................................4 2. Uso previsto ................................ 5 3. Instrucciones de seguridad de las horquillas para palés ................6 4. Especificaciones de horquilla para palés ......................9 Etiquetas de seguridad y componentes principales del implemento ............... 9 5. -
Página 4: Prólogo
útil del equipo. Si vende o transfiere el equipo, asegúrese de entregar este manual al nuevo propietario. En caso de pérdida o deterioro, puede solicitar un manual nuevo a su distribuidor Avant o al fabricante. Dado la continua evolución del producto, algunos de los detalles que aparecen este manual podrían diferir de su equipo. -
Página 5: Uso Previsto
Solicite a su distribuidor Avant el catálogo de recambios disponible. Familiarícese con las instrucciones de revisión y mantenimiento de este manual. Póngase en contacto con su distribuidor AVANT si tiene alguna pregunta sobre el uso y mantenimiento del equipo, o si necesita piezas de repuesto o un técnico autorizado. -
Página 6: Instrucciones De Seguridad De Las Horquillas Para Palés
6 (22) 3. Instrucciones de seguridad de las horquillas para palés No olvide que la seguridad es el resultado de varios factores. La combinación cargadora-implemento es muy potente y el uso o mantenimiento inadecuados o descuidados podría provocar graves lesiones personales o daños materiales. - Página 7 7 (22) Nunca abandone el asiento del operario con la horquilla levantada. Deje el brazo en el suelo y siga las instrucciones sobre la posición segura del implemento. El equilibrio de la minicargadora puede variar cuando se deja el asiento del operario, provocando el vuelco de la máquina.
- Página 8 8 (22) Recuerde llevar puesta la ropa de protección adecuada: El nivel de ruido en el asiento del operario puede superar los 85 dB(A). Lleve cascos para los oídos mientras use la minicargadora. Lleve puestos los guantes de protección. ...
-
Página 9: Especificaciones De Horquilla Para Palés
Equipamiento básico: marco trasero plegable Marco trasero: A36283 Minicargadoras AVANT Ver tabla 1 compatibles: 4.1 Etiquetas de seguridad y componentes principales del implemento A continuación se muestran las etiquetas y señales que tienen que estar visibles en el equipo. Sustituya las etiquetas de advertencia si dejan de ser legibles o se despegan completamente. - Página 10 10 (22) Pegatina Mensaje de advertencia A46771 Riesgo de uso incorrecto: lea las instrucciones antes de usar. A46772 Riesgo de aplastamiento: no pase debajo implemento levantado; permanezca alejado de equipos levantados. A46803 Riesgo de aplastamiento y corte: manténgase aleado componentes móviles y no deje el equipo marcha.
-
Página 11: Acoplamiento Del Implemento
Monte el implemento solo sobre superficies lisas. Nunca mueva o levante un implemento que no esté bien bloqueado. Sistema de acoplamiento rápido de Avant: Paso 1: Levante los pasadores de bloqueo de la placa de acoplamiento rápido y gírelos hacia atrás hasta meterlos en la ranura para que queden bloqueados... - Página 12 En las minicargadoras Avant, las mangueras hidráulicas se conectan utilizando un sistema multiconector. Si tiene una minicargadora Avant de la serie 300-700 con enganches rápidos convencionales y desea cambiar al sistema multiconector, póngase en contacto con su distribuidor o servicio técnico de Avant para recibir instrucciones o ayuda con la instalación.
- Página 13 13 (22) Conexión del sistema del multiconector: 1. Alinee los pasadores del conector del implemento con los agujeros correspondientes del conector de la minicargadora. El multiconector no se enganchará si el conector del implemento está al revés. 2. Conecte y deje bloqueado el multiconector moviendo la palanca hacia la minicargadora.
-
Página 14: Conexión Eléctrica
14 (22) Alivio de la presión hidráulica residual: En caso de que quede presión residual en el sistema hidráulico del implemento, a menudo es posible desconectar los enganches hidráulicos, pero puede resultar complicado volver a conectarlos la próxima vez. Si no es posible realizar las conexiones, libere la presión residual moviendo la palanca de control de los hidráulicos auxiliares de la minicargadora con el motor parado. -
Página 15: Trabajos Con Horquillas Para Palés
15 (22) 6. Trabajos con horquillas para palés Inspeccione el implemento y el entorno de trabajo una vez más antes de comenzar el trabajo, y asegúrese de que todos los objetos hayan sido retirados del lugar de trabajo. La rápida inspección previa del equipo y del área de trabajo permite garantizar la seguridad y sacar el máximo rendimiento del equipo. -
Página 16: Comprobaciones Antes Del Uso
16 (22) 6.1 Comprobaciones antes del uso Compruebe el estado general del implemento y la cargadora. No utilice el implemento si la cargadora o el mismo implemento no se encuentran en buen estado de funcionamiento. Consulte las instrucciones de mantenimiento en el capítulo 7. Despeje el área de trabajo de obstáculos y prepare los palés levantados de antemano. -
Página 17: Movimiento Lateral Y Ajuste De Anchura De La Horquilla
17 (22) Si la cargadora no está equipada con brazo autonivelante: Cuando se levanta el material a un nivel elevado, la placa frontal debe inclinarse simultáneamente para evitar que la carga caiga sobre la cargadora o el operario. La instalación del brazo autonivelante en la cargadora facilita la repetición de esta operación. -
Página 18: Carga De Trabajo Segura
18 (22) 6.4 Carga de trabajo segura El manual de usuario de la cargadora incluye un diagrama de carga. Con el diagrama se puede evaluar la capacidad de maniobra de carga de la minicargadora en función de la distancia entre el centro de gravedad de la carga y el eje delantero de la misma. -
Página 19: Mantenimiento Y Servicio Técnico
Si una horquilla se dobla, el daño podría ser permanente y es posible que no pueda enderezarse sin procedimientos y equipos especiales. Sustituya cualquier horquilla dañada por una nueva. Póngase en contacto con el servicio técnico de AVANT si necesita piezas de repuesto o información adicional. -
Página 20: Inspección De Los Componentes Hidráulicos
Solicite los recambios necesarios a su distribuidor o servicio técnico autorizado más cercano de AVANT. Deje la reparación a técnicos de mantenimiento profesionales si carece del conocimiento y experiencia oportunos en sistemas hidráulicos y en el procedimiento de reparación segura. - Página 21 Hydraulisk pallegaffel; redskap for Avant minilastere Hydraulisk pallegafler; redskab til Avant Minilæssere A36279 Hydraulic pallet fork; attachment for Avant loaders Hydraulische Palettengabel; Anbaugerät für Avant Radlader Fourche a palettes à commande hydraulique destinée à être utilisée avec les chargeuses Avant 4.8.2015 Ylöjärvi, Finland...
