IMER M400 SMART Manual De Uso
Ocultar thumbs
Ver también para M400 SMART:
- Manual de uso, mantenimiento y recambios (34 páginas) ,
- Manual de uso & mantenimiento (24 páginas)
Publicidad
Enlaces rápidos
I
SEGATRICE
Manuale di uso, manutenzione e ricambi
SCIEUSE
F
Manuel d'utilisation et d'entretien et pièces de
rechange
SAWING MACHINE
GB
Operating, maintenance, spare parts manual
D
SÄGEMASCHINE
Handbuch für Bedienung, Wartung und
Ersatzteile
E
SIERRA
Manual de uso, mantenimiento y recambios
☞

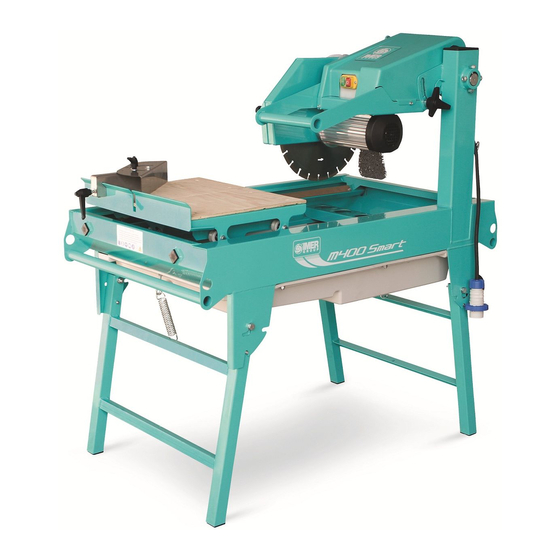

M400 SMART
(1188970)
Via Salceto, 55 - 53036 Poggibonsi (SI) - Italy
Tel. +39 0577 97341 - Fax +39 0577 983304
www.imergroup.com
Publicidad
Manuales relacionados para IMER M400 SMART
Resumen de contenidos para IMER M400 SMART
- Página 1 M400 SMART (1188970) SEGATRICE Manuale di uso, manutenzione e ricambi SCIEUSE Manuel d'utilisation et d'entretien et pièces de rechange SAWING MACHINE Operating, maintenance, spare parts manual SÄGEMASCHINE Handbuch für Bedienung, Wartung und Ersatzteile SIERRA Manual de uso, mantenimiento y recambios ☞...
- Página 2 TAV1. ESTRUCTURA DE LA MAQUINA Nº CÓDIGO DESCRIPCION 3231000 BASTIDOR 3205257 RUEDA 2224340 ARANDELA...
- Página 3 2222144 TORNILLO 2223920 TUERCA 3231005 GUIA 3205943 TAPON 3209032 TAPON 2224005 PASADOR ROSCADO 3206312 ABRAZADERA 2224140 ARANDELA 2222064 TORNILLO 3206361 TORNILLO 3230966 PATA DELANTERA PATA TRASERA 3230969 2222547 TORNILLO 2223924 TUERCA 2257705 TAPON 2222148 TORNILLO 3208452 TAPON...
- Página 4 FIG.5 GRUPO DEL BRAZO...
- Página 5 Nº CÓDIGO DESCRIPCION 2224140 ARANDELA 2222420 TORNILLO 3231077 PERNO OSCILANTE 3231030 TORNILLO PRISIONERO ROSCADO 2223560 TUERCA 3231010 CASQUILLO 3230948 BRAZO 2227340 GRUPILLA 3234192 MOTOR ELECTRICO 2222515 TORNILLO 3233082 RETEN 3231076 DISTANCIAOR 3231011 POMO 2222016 TORNILLO 3230974 MUELLE CABEZAL 3231006 CAJA ELECTRICA 3230972 JUNTA 2222465...
- Página 6 FIG.6 MONTAJE MOTOR CARTER DISCO Nº CÓDIGO DESCRIPCION 2224204 ARANDELA...
- Página 7 3210623 TUERCA 3211470 TUERCA 3234192 MOTOR ELECTRICO 3233082 RETEN 3231009 ANILLO TORICO 3230965 PLATILLO INTERNO 1193899 DISCO 3230964 PLATILLO EXTERNO 3230947 ANILLO FIJACCION 2224530 ARANDELA 3230988 SOPORTE 1222004 TORNILLO 3231162 TORNILLO 3208541 TUERCA 3231212 CARTER DISCO 2222060 TORNILLO 3230946 SOPORTE 3231004 PLACA CONTRA SALPICADURAS 3230975...
- Página 8 FIG.7 CARRO Nº CÓDIGO DESCRIPCION 2224024 ARANDELA...
- Página 9 2223570 TUERCA 3210623 TUERCA AUT. 3230955 CARRO 3231075 DISTANCIADOR 2222091 TORNILLO 3230990 MESA DE MADERA 2222607 TORNILLO 3211470 TUERCA 3231211 SOPORTE GONIOMETRO 3231183 TORNILLO 3231007 PALANCA RESORTE 3230971 GONIOMETRO 3234670 PERNO 3208414 PALANCA RESORTE 3207397 RUEDA 3204945 RODAMIENTO...
- Página 10 FIG.8 GRUPO BANDEJA AGUA Nº CÓDIGO DESCRIPCION...
- Página 11 3231003 BANDEJA AGUA 3231034 TIRANTE 2224204 ARANDELA 2223570 TUERCA 2222076 TORNILLO 3210623 TUERCA 3230973 MUELLE 3234419 BOMBA DE AGUA 3231018 TAPON 3231093 TAPON COMPLETO...
