102

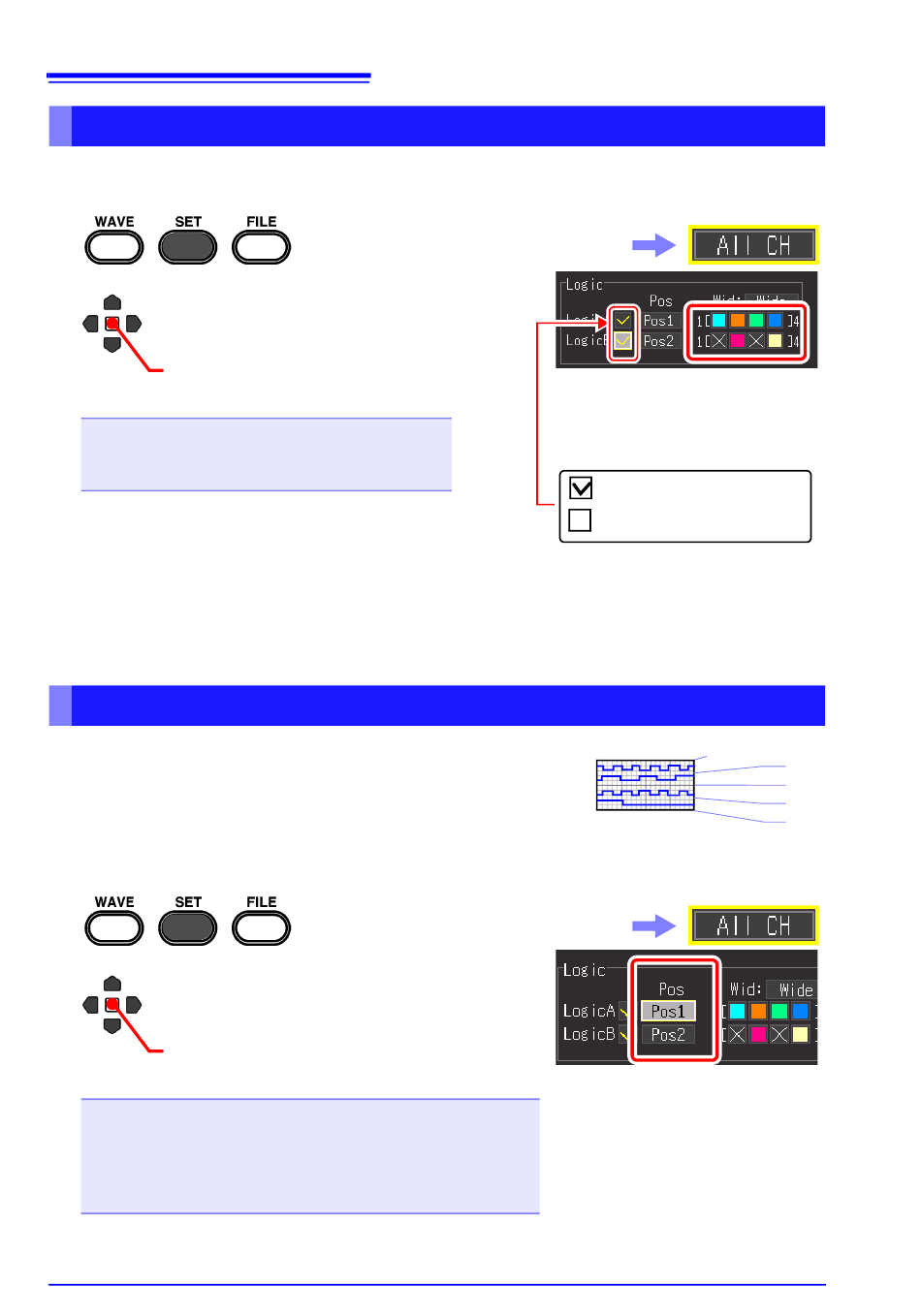

4.6 Ajuste de la visualización en pantalla
Ajuste de los colores de visualización de canal lógico
Puede seleccionar un color de visualización para cada forma de onda de canal
lógico.
1
Seleccione de las opciones de
2
ajuste de colores de visualización
de forma de onda.
(Abrir/confirmar la información de ajustes).
Opciones de ajustes
Off, 1 a 24 colores
El ajuste predeterminado varía dependiendo
del canal.
Ajuste de las posiciones de visualización de canal lógico
Puede seleccionar la posición de visualización de
cada forma de onda lógica. Se puede minimizar la
superposición de forma de onda en la visualización
cuando se registra simultáneamente con una forma
de onda análoga.
1
2
Seleccione las opciones de ajustes
de
[Pos].
(Abrir/confirmar la información de ajustes).
Opciones de ajustes
Pos1, Pos2, Pos3, Pos4
Pos5*, Pos6*, Pos7*, Pos8*
*. Esto solo se puede seleccionar cuando el ancho de
registro lógico es
(ajuste predeterminado): LogicA Pos1, LogicB
Seleccione la pantalla
Seleccione la pantalla
[Narrow].
[All
CH].
Los ajustes también pueden
cambiarse desde la pantalla
Forma de onda (pantalla
[Wave+Set]) y la pantalla [CH].
: Visualización activada
: Visualización desactivada
OFF
Puede activar o desactivar
simultáneamente la
visualización de cuatro canales
para cada sonda lógica.
[All
CH].
Los ajustes también pueden
cambiarse desde la pantalla
Forma de onda (pantalla
[Wave+Set]) y la pantalla [CH].
Pos2
Posición
1
2
3
4
