Siemens 1XP8003-10 Instrucciones De Montaje

A
=
Bearing
Cuscinetto
Achtung:
Caution: Groove on clamping ring must remain visible.
Attention:
Attentione: Le scanalature sull'anello di bloccaggio devono rimanere visibili.
Atención:
1.
M6
M d = 4 Nm
2.
IP 66
(°C
(°F)
–30 ... 80 °C
(–22 ... 176 °F)
k
A
A
k
=
Required mating dimensions
Quote per il montaggio
M d
3.
Ø
R 1 R 2
T ‡ –40 °C
T ‡ –10 °C
(
–40 °F) (
14 °F)
Ø 6 mm R 1 ‡ 20 mm R 2 ‡ 75 mm

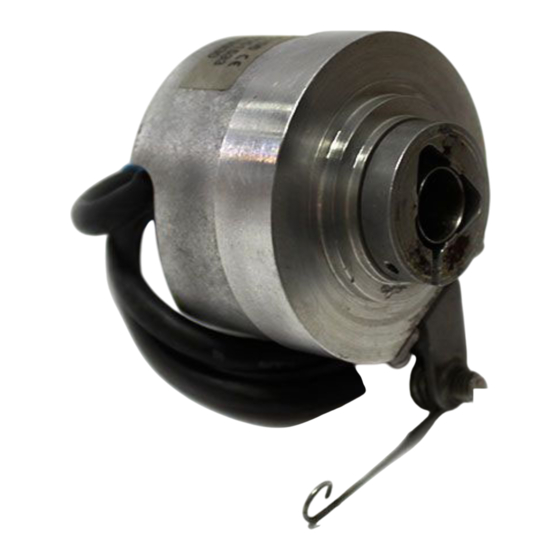

1XP8003-10 Resolver
(P32)
Montageanleitung
Mounting Instructions
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje
11/2005
Siemens AG
Subject to change without notice
0
I
DIN EN 100 015 – 1
CECC 00015 – 1
Bestell-Nr. / Order No.: 5 610 70000 09 025 a
Con riserva di modifiche
