Instalación
5.4.1
Montaje de la escuadra de suspensión
El aerotermo puede montarse con las escuadras de suspensión en las siguientes posiciones:
– Equipo mural con dirección de flujo de aire horizontal
– Equipo de techo con dirección de flujo de aire horizontal
– Equipo de techo con dirección de flujo de aire vertical
Montaje del aerotermo como equipo de techo con dirección de flujo de aire horizontal
La salida es horizontal.
►
Fig. 13.7 Dimensiones de la escuadra de suspensión
► Atornillar los tornillos de fijación de Ø 8 mm casi completamente al techo, a cargo de la propiedad.

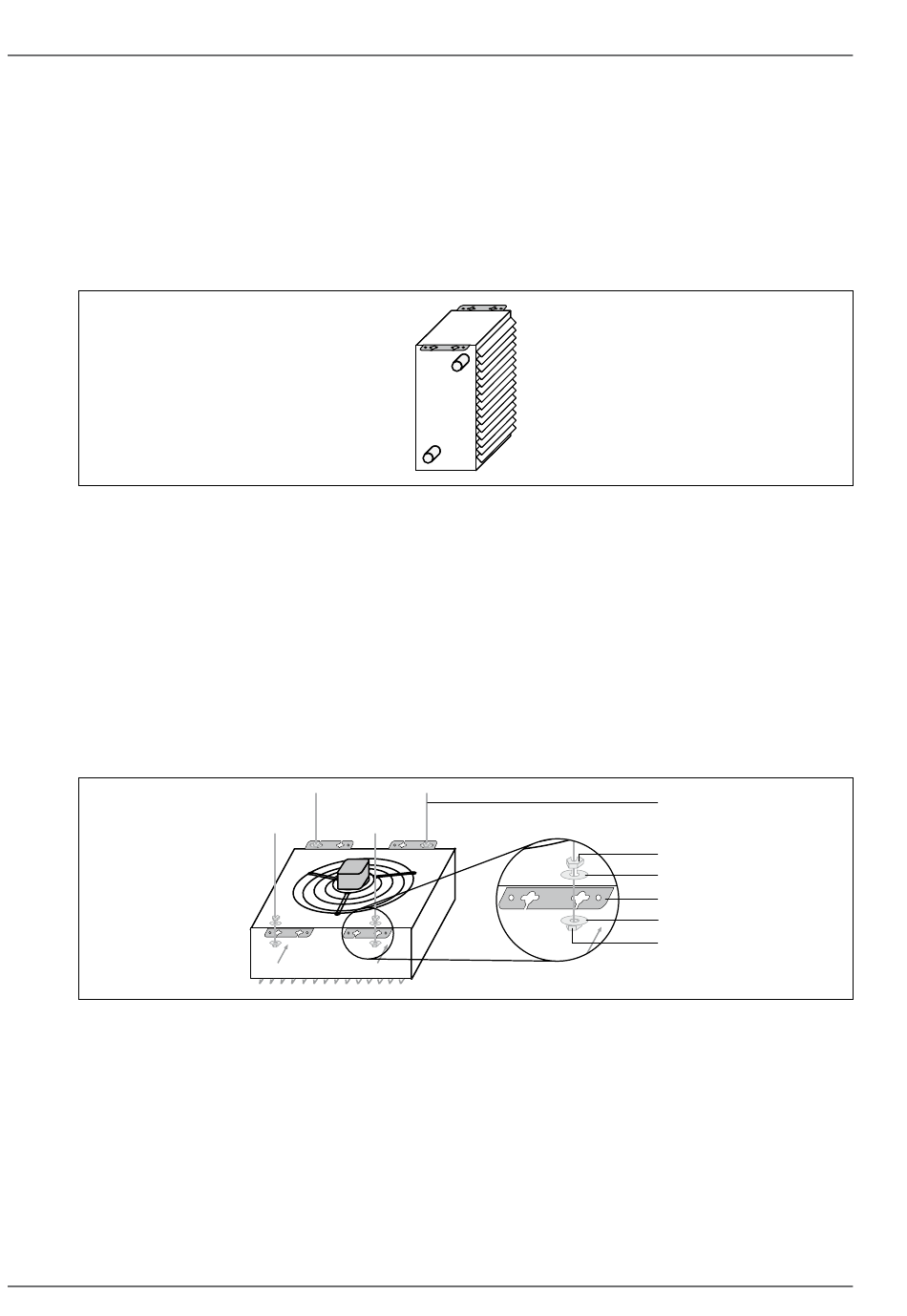

Fig. 5.2
Montaje del aerotermo como equipo de techo con dirección de flujo de aire horizontal
► Montar la escuadra de suspensión en el aerotermo con los tornillos incluidos.
► Colgar el aerotermo con los agujeros de cerradura de la escuadra de suspensión en los tornillos de
fijación del techo.
► Apretar los tornillos.
Montaje del aerotermo como equipo de techo con sentido de flujo de aire vertical
La salida de aire es vertical.
►
Fig. 13.7 Dimensiones de la escuadra de suspensión
► Enroscar los pasadores roscados M8 en el techo.
► Atornillar la tuerca, las 2 arandelas y la contratuerca a los pasadores roscados.
► Colgar el aerotermo en los pasadores roscados del techo con los agujeros de cerradura de la
escuadra de suspensión.
Fig. 5.3
Montaje del aerotermo como equipo de techo con sentido de flujo de aire vertical
1
Pasadores roscados M8
2
Tuerca / contratuerca
► Verificar la posición correcta de las tuercas y las arandelas.
► Fijar el aerotermo con la tuerca y la contratuerca.
Montaje del aerotermo como equipo mural con dirección de flujo de aire horizontal
Los aerotermos y accesorios de aspiración se montan en la pared en posición vertical con escuadras de
suspensión. La salida es horizontal.
► Respetar la longitud total L
con dirección de flujo de aire
✔ La longitud total no se rebasa.
18 | WOLF GmbH
3
4
según
Tabla 5.1 Longitud total Lmáx con aerotermo como equipo mural
máx
horizontal.
Respetar
Respetar
Chapas de apoyo
Escuadra de suspensión
1
2
3
4
3
2
3063446_2020ES
