Operación
15. Interruptor de control remoto
El receptáculo del interruptor de control remoto se usa para conectar el interruptor de
disparador o control remoto al circuito de fuente de soldadura:
Para realizar las conexiones, alinee el chavetero, inserte el enchufe y gire el cuello
roscado completamente en el sentido horario. La información del zócalo se incluye en
caso de que el cable suministrado no sea adecuado y es necesario conectar un enchufe
o cable a la interfaz con el receptáculo.
16. Salida de gas blindado
La salida de gas blindado ubicada en el panel frontal es la conexión rápida de una
antorcha TIG adecuada.

2.3 Plomo polaridad de pistol MIG

El cable de polaridad se usa para conectar la pistola de MIG al terminal de salida positivo
o negativo apropiado (lo que permite la inversión de polaridad para diferentes aplicaciones
de soldadura). En general, el cable de polaridad debe conectarse al terminal de soldadura
positivo (+) cuando se utiliza cable de acero, acero inoxidable o aluminio. Cuando se utiliza
el cable sin gas, el cable de polaridad generalmente se conecta al terminal de soldadura
negativo (-). En caso de duda, consulte al fabricante del cable del electrodo para obtener la
polaridad correcta. Sin embargo, es esencial que el enchufe macho se inserte y gire de forma
segura para lograr la conexión eléctrica.
130
EQUIPO DE SERIE DE MIG EQUIPO DE SERIE DE MIG

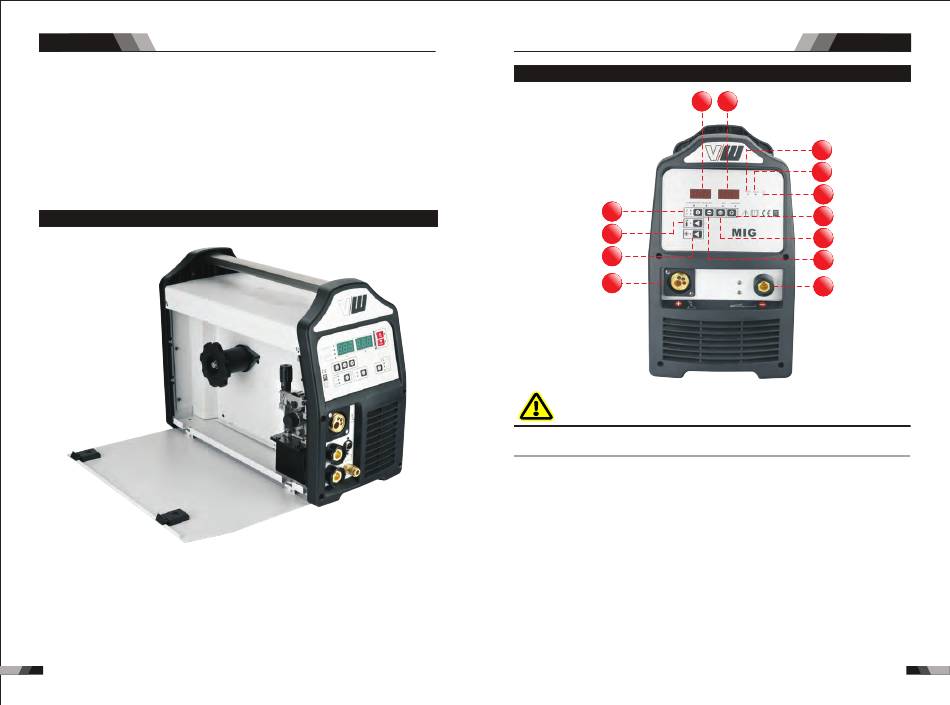

2.4 La y out del panel R311
6
10
11
12
ADVERTENCIA
NO TOCAR el cable del electrodo durante la alimentación a través del sistema. El cable
del electrodo estará en potencial de voltaje de soldadura.
1. Indicador de ENCENDIDO
El indicador de ENCENDIDO se ilumina cuando el interruptor de ENCENDIDO / APAGADO
se encuentra en la posición de ENCENDIDO y indica la tensión de red correcta.

2. Indicador de servicio

El indicador muestra que la máquina está en situación de servicio.
3. Luz indicadora de sobrecarga térmica
Esta fuente de poder de soldadura está protegida por un termostato de reinicio automático.
El indicador se iluminará si se ha excedido el ciclo de servicio de la fuente de alimentación.
Si el indicador de sobrecarga térmica se ilumina, la salida de la fuente de alimentación se
desactivará. Una vez que la fuente se enfríe, esta luz se APAGARÁ y la condición de
sobretemperatura se restablecerá automáticamente. Tenga en cuenta que el interruptor de
alimentación de la red eléctrica debe permanecer en la posición de encendido de manera
que el ventilador continúe funcionando, permitiendo que la unidad se enfríede manera
bastante. No apague la unidad en caso de ocurrencia de sobrecarga térmica.
Operación
4 4 5
1
2
3
8
7
9
13
