7-2
Detección de Fallas
Luz Indicadora de Control de Energía
"Control Power" (Control de Energía) en la unidad del lado de baja presión no está "encendida",
verifique el interruptor automático 3A (CB3/CB4) en el panel de control del lado de baja presión. Si
después de reajustar el interruptor todavía no se enciende la luz indicadora de control, verifique el
interruptor 10A (CB1) en el panel de control de la unidad de condensación.
Panel de control del Lado de
#
Entradas 0 Relé Sensor de Corriente (trituradora)
Interruptor Selector "On" (Marcha)/Control
1
de Depósito de Almacenamiento de Hielo
2 Presostato Continuar Cosecha (HH)
3 Botón Cosecha Manual (Inicio)
4 Interruptor Limpieza
5 Presostato de Seguridad de Alta Presión
6 Presostato de Seguridad de Baja Presión
Presostato de Seguridad de Presión
7
Aceite/
(modelos VT80 y VT100)
Baja Presión

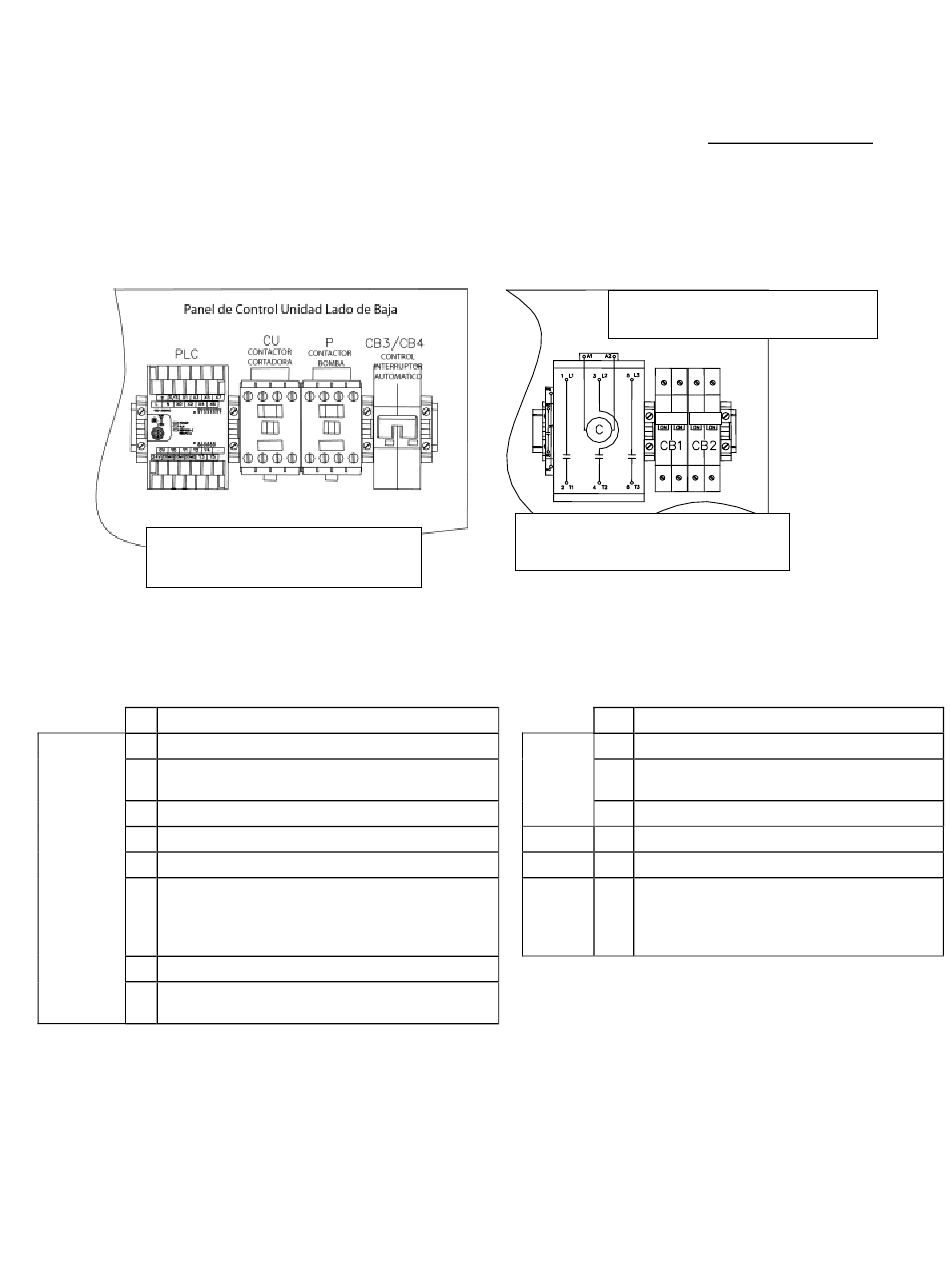

FIGURA 7-2
Panel de Control
Descripción

Entradas/Salidas del PLC

Manual de Servicio Vogt® Serie VT
–
Si la máquina está parada y la luz Indicadora de
Panel de control de la Unidad
de Condensación
Salidas
TABLA 7-2
CB1 –
Lado baja presión
CB2 – V
entiladores del Condensador
Fans
# Descripción
0 Luz Indicadora de Fallo
Válvula de Solenoide de Suministro de
1
Líquido (sólo máquinas con R404A)
2 Compresor
3 N/A
4 Bomba de agua
Trituradora/Válvula de Gas
Caliente/Válvula de Lazo Deshielo o
5
Válvula de Paro de Succión
VT80 y VT100)
(modelos
