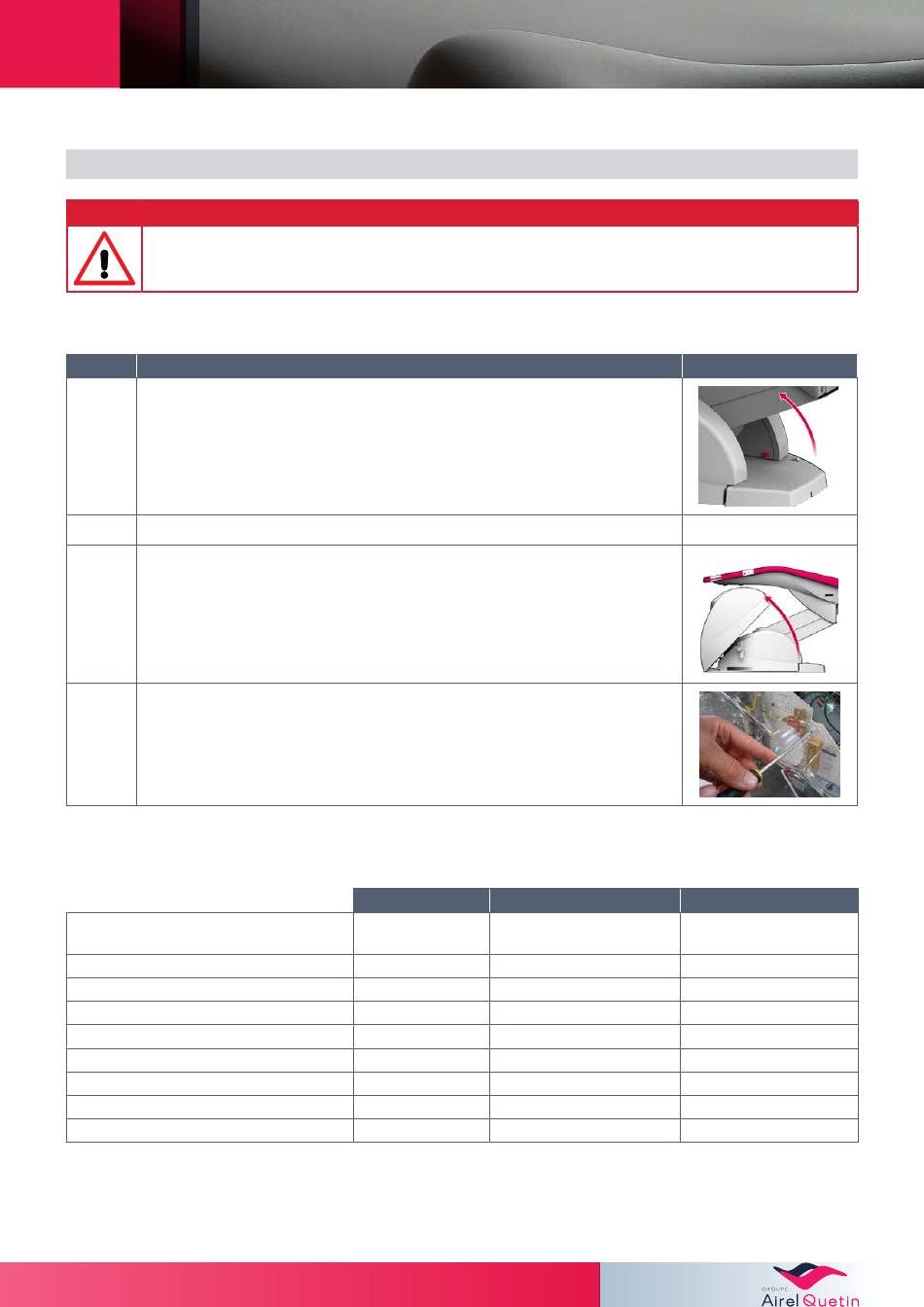

6.3 Sustitución de un fusible
IMPORTANTE: Estas tareas deben dejarse en manos de un técnico profesional.
- Utilice fusibles originales o con las mismas características.
- No sustituya nunca un fusible por otro fusible de valor diferente
- No insista si persiste la destrucción del fusible: llame a un técnico
Pasos Detalles
1
Si el sillón está en la posición baja y no es posible abrir la cubierta, pulse el
botón de ascenso de emergencia.
2
Apague la alimentación del PE8 en el cuadro eléctrico.
3
Levante la cubierta delantera
4
Retire la cubierta transparente de protección (2 tornillos).
Los fusibles se encuentran en la platina y el filtro de corriente.

Lista de fusibles

Alimentación general
Iluminación
24 V instrumentos
17 V
6,3 V (LF)
24 V salida opcional
24 V salidas electroválvulas baja
24 V salidas electroválvulas alta
Placa alta
76
RECOMENDACIONES IMPORTANTES
Localización
Filtro de
corriente
Placa baja
Placa baja
Placa baja
Platina
Placa baja
Placa baja
Placa alta
Placa alta
Fusibles One y Twin
10 AT 6×35
16 AT 5×20
10 AT 5×20
3,15 AT 5×20
3,15 AT 5×20
10 AT 5×20
-
-
-
Imagen
Fusibles Evolution
10 AT 6×35
16 AT 5×20
10 AT 5×20
4 AT 5×20
-
10 AT 5×20
2 fusibles 3 A SMD
1 A SMD
1 A SMD
