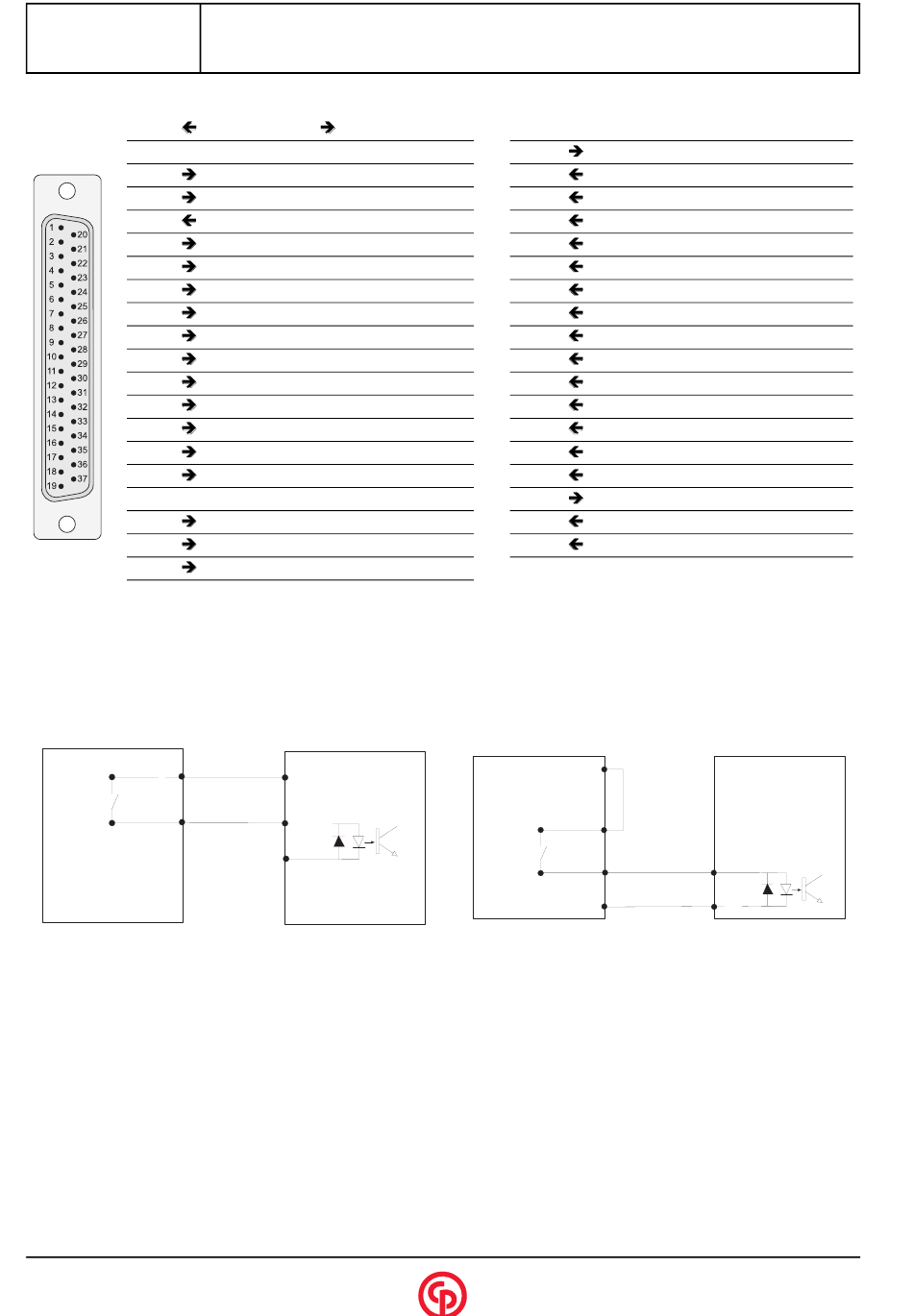

3.4.4 - Cableado salidas cofre, entradas autómata
A continuación las dos configuraciones posibles de cableado de las salidas relevadas del cofre:
El 24 V PLC está conectado con el común de las salidas.
Las entradas PLC no reciben 24 V del exterior.
S a l i d a s c o f r e
4
Las entradas son conformes al tipo II de la norma CEI 1132-2 (24V/13mA por entrada).
Nota: en algunos casos (presencia de capacidad en las entradas PLC), puede ser necesario introducir una resistencia de 47Ω /1W
en las salidas utilizadas para limitar las corrientes de llamada.
Conectores vías 1 y 2 en modo de funcionamiento asíncrono
entrada señal ) ( salida señal )
GND
Listo
En Ciclo
Común general
Número de ciclos OK
Informe Malo
Informe bueno
Eco Ciclo 16
Eco Ciclo 8
SIN OUT
Eco Ciclo 4
Libre (aplicación IsaGraf)
Eco Ciclo 2
Desapriete detectado
Eco Ciclo 1
GND
+24V
Libre (aplicación Isagraf)
Libre (aplicación Isagraf)
E n t r a d a s P L C
C o m ú n
2 4 V
g e n e r a l
0 V
CONEXIONES E INSTALACIÓN
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
El 24 V cofre está conectado con el común de las salidas.
Las entradas PLC reciben el 24 V del cofre.
S a l i d a s c o f r e
2 4 V ( 1 7 , 2 0 )
0 V ( 1 , 1 6 )
+24V
Común (IN malo)
Común (IN bueno)
Común (VAC)
Ciclo 1
Ciclo 2
Validación defecto
Ciclo 4
Validación husillo
Ciclo 8
SIN IN
Ciclo 16
Inicio ciclo
Desapriete
Solicitud Informe
Libre (aplicación Isagraf)
VAC
Parada Externa
E n t r a d a s P L C
4
C o m ú n
g e n e r a l
0 V
