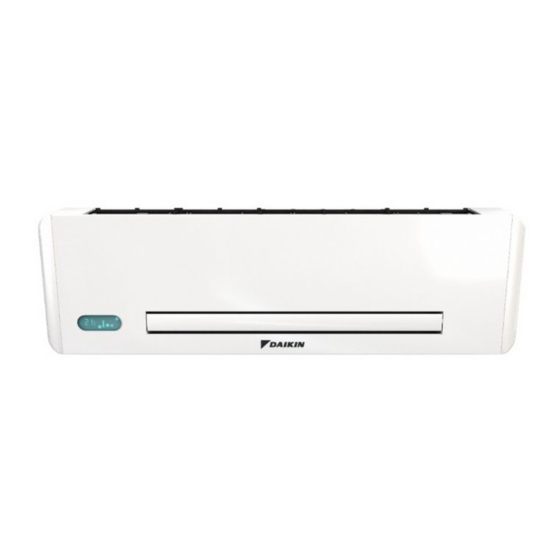

FWXT10AATV3(C)
FWXT15AATV3(C)
FWXT20AATV3(C)
EKFA
MANUAL DE INSTALACIÓN
Y FUNCIONAMIENTO
INSTALLATION MANUAL
Convector para bomba de calor
Daikin Altherma
Daikin Altherma
Aesthetic feet kit
Installation manual
Aesthetic feet kit
Manuale d'installazione
Kit piedini estetici
Manual de instalación
Kit de pies estéticos
Installationshandbuch
Kit design-stützfüsse
Manuel d'installation
Kit de pieds esthétiques
Installatiehandleing
Kit esthetische pootjes
Montaj kılavuzu
Estetik ayak kitini
Manual de instalação
Kit de pés estéticos
ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ
Κιτ με βάσεις στήριξης
EN
IT
ES
DE
FR
NL
TR
PT
EL
Publicidad
Tabla de contenido
Manuales relacionados para Daikin Altherma FWXT10AATV3
Resumen de contenidos para Daikin Altherma FWXT10AATV3
- Página 1 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO INSTALLATION MANUAL Daikin Altherma Daikin Altherma Convector para bomba de calor Aesthetic feet kit Installation manual Aesthetic feet kit Manuale d’installazione Kit piedini estetici Manual de instalación Kit de pies estéticos Installationshandbuch Kit design-stützfüsse Manuel d’installation Kit de pieds esthétiques...
-
Página 2: Cumplimiento Normativo
Si sigue las sugerencias que aparecen en este manual, el producto que ha adquirido funcionará sin problemas y proporcionará temperaturas óptimas con el menor coste energético. Daikin Europe N.V. Cumplimiento normativo Esta unidad cumple con las siguientes directivas europeas: •... -
Página 3: Tabla De Contenido
Índice general GENERAL Advertencias generales ..............................5 Normas básicas de seguridad ............................6 Gama de productos .................................7 Especificaciones técnicas ..............................7 Dimensiones totales Filomuro ............................8 Dimensiones y peso en transporte ............................8 INSTALACIÓN Colocación de la unidad ..............................9 Procedimiento de instalación ............................9 Espacio para la instalación ..............................9 Apertura de la unidad ..............................10 Instalación mural ................................12 Plantilla de instalación ..............................14... - Página 4 5.15 Desactivación ................................33 5.16 Ajuste de compensación de sonda de temperatura ambiente ..................33 5.17 Apagado prolongado ..............................34 5.18 Señales de error ................................34 5.19 Placa de control electrónico ............................34 5.20 Señales LED (ref. A) ...............................34 MANTENIMIENTO RUTINARIO Mantenimiento ................................36 Limpieza exterior ................................36 Limpieza del filtro de aire de aspiración ..........................37 Sugerencias para ahorrar energía ............................38 ANOMALÍAS Y SOLUCIONES...
-
Página 5: General
DAIKIN. Una temperatura ambiente demasiado baja o La instalación de los aparatos DAIKIN debe ser demasiado alta es perjudicial para la salud y también realizada por un instalador autorizado que, una vez representa un gasto inútil de energía. Evite el contacto terminado el trabajo, debe proporcionar al cliente una directo con el flujo de aire por períodos prolongados. -
Página 6: Normas Básicas De Seguridad
Normas básicas de seguridad Se recuerda que el uso de dispositivos que utilizan Está prohibido tirar, desconectar o retorcer los energía eléctrica y agua conlleva el cumplimiento de cables eléctricos del aparato, incluso si éste está ciertas normas de seguridad, tales como: desconectado de la red de alimentación eléctrica. -
Página 7: Gama De Productos
Gama de productos Los convectores de bomba de calor Daikin de montaje en pared (serie FWXT) están disponibles en tres niveles de rendimiento diferentes, todos con configuración de dos tubos. Especificaciones técnicas DATOS TÉCNICOS FWXT 10ATV3 15ATV3 20ATV3 Contenido de agua de la bobina... -
Página 8: Dimensiones Totales Filomuro
Dimensiones totales Filomuro FWXT U.M. 10ATV3 15ATV3 20ATV3 Dimensiones 1127 1327 FWXT Dimensiones y peso en transporte Paquete M.E. 10ATV3 15ATV3 20ATV3 Dimensiones Peso 1035 1235 1435... -
Página 9: Instalación
INSTALACIÓN Colocación de la unidad Los convectores FWXT de Daikin solo pueden instalarse Verifique que: en una pared en posición elevada, superior a 2 metros. la pared en la que desea instalar la unidad tiene una estructura y una capacidad adecuadas;... -
Página 10: Apertura De La Unidad
Apertura de la unidad Desmonte los paneles laterales deslizándolos hacia Desmonte el panel frontal decorativo tal y como se arriba como se muestra en la siguiente imagen; muestra en la imagen; Retire los 6 tornillos hexagonales presentes en los laterales del panel frontal; paneles laterales panel frontal decorativo... - Página 11 Desmonte la rejilla superior tirando de ella hacia usted Retire los paneles laterales tirando hacia arriba; y tirando hacia arriba, tal y como muestra la figura; filtros superiores tornillo lateral placas laterales...
-
Página 12: Instalación Mural
Instalación mural • Para una instalación más ágil, especialmente si quiere • otra opción, si tiene la posibilidad de doblar fácilmente configurar el sistema antes de instalar el dispositivo, el tubo (lo que dependerá de la profundidad de la recomendamos instalar una caja empotrada en la caja instalada) es instalar la conexión eurokonus en el pared, tal y como muestra la figura;... - Página 13 Utilice la plantilla de papel a escala completa de la Fije con fuerza los soportes apretando los cuatro página siguiente y localice la posición de los dos tornillos. soportes de fijación en la pared. Verifique la estabilidad desplazando los soportes a la Taladre un orificio utilizando la broca adecuada derecha y a la izquierda y arriba y abajo.
-
Página 14: Plantilla De Instalación
Plantilla de instalación 1387,1 DISTANCIA MÍNIMA DESDE EL TECHO ø8 ORIFICIOS PARA TACOS Nivel para comprobar alineación PARA INSTALAR EL MODELO DE 900 MM, DOBLE Y UNA LAS DOS LÍNEAS DE PUNTOS ZONA DE CONEXIONES HIDRÁULICAS PARA INSTALACIÓN A LA IZQUIERDA ZONA DE CONEXIONES ELÉCTRICAS PARA INSTALACIÓN A LA DERECHA... - Página 15 PERÍMETRO SUPERIOR DE LA MÁQUINA ø8 ORIFICIOS PARA TACOS Nivel para comprobar alineación ZONA DE CONEXIONES HIDRÁULICAS PARA INSTALACIÓN A LA DERECHA ZONA DE CONEXIONES ELÉCTRICAS PARA INSTALACIÓN A LA IZQUIERDA PARA INSTALAR EL MODELO DE 1100 MM, DOBLE Y UNA LAS DOS LÍNEAS DE PUNTOS SALIDA PARA CONEXIONES HIDRÁULICAS A PERÍMETRO INFERIOR DE LA MÁQUINA...
-
Página 16: Conexiones Hidráulicas
Conexiones hidráulicas FWXT U.M. 10ATV3 15ATV3 20ATV3 Diámetro de las tuberías El ingeniero debe seleccionar los conductos de agua Evite un apriete excesivo de las tuberías, para no provocar correctos y del tamaño adecuado, de conformidad con daños en el aislamiento. las prácticas de instalación recomendadas y la normativa Para garantizar la hermeticidad de las conexiones en vigor, teniendo en cuenta que unas tuberías con unas... -
Página 17: Conexión A La Unidad De La Válvula De 2 Vías Con Motor Termoeléctrico (Ekt2Vk0)
Conexión a la unidad de la válvula de 2 vías con motor termoeléctrico (EKT2VK0) Conecte la tubería a los conductos de suministro y Tenga en cuenta los requisitos de las conexiones retorno, tal y como muestra la figura, con el conducto de eléctricas, tal y como se describe en el punto 2.11 suministro en la parte superior;... -
Página 18: Drenaje De Condensación
Drenaje de condensación La red de drenaje de condensación debe tener las Si tiene que drenar la condensación en un recipiente, debe permanecer abierto y no puede sumergir el tubo dimensiones adecuadas (diámetro mínimo interno de la tubería: 14 mm) y la tubería debe estar instalada de modo en el agua, para evitar la adhesión y la contrapresión, que mantenga una inclinación uniforme en toda la línea que impedirían un flujo correcto. -
Página 19: Llenado Del Sistema
Preste atención a la inclinación del tubo de drenaje de condensación cuando transporta líquido de condensación fuera de las instalaciones, tal y como muestra la figura. convector tubo de drenaje de condensación Llenado del sistema Durante la puesta en marcha del sistema, verifique que ya está... -
Página 20: 2.11 Cableado
2.11 Cableado • Acceda a los componentes eléctricos de acuerdo • Por motivos de seguridad, el interruptor de encendido/ con la descripción del punto 2.4. apagado mencionado anteriormente debe instalarse cerca del dispositivo o dentro de su radio de influencia. •... -
Página 21: Instalación Y Conexión Del Panel De Control
INSTALACIÓN Y CONEXIÓN DEL PANEL DE CONTROL Conexiones de placa con PANEL TÁCTIL Y CONTROL REMOTO Puede utilizar un cable integrado en la pared en la Antes de conectar el enfriador-radiador, asegúrese de posición delimitada con la plantilla de instalación para que: realizar la conexión eléctrica (conexión recomendada para la tensión y la frecuencia se ajustan a los valores de la... -
Página 22: Conexión Para Panel De Control Remoto
Conexión para panel de control remoto El convector está equipado con una placa electrónica con modulación continua del ventilador para la conexión con el controlador de pared EKWHCTRL1 (debe solicitarse por separado). conexión en serie para controlador remoto Sonda de aire opcional (*) -AB+ montado en pared EKWHCTRL1 (respetar la Motor de velocidad gradual (difusor) -
Página 23: Montaje Del Panel De Control De Montaje Mural Ekwhctrl1
Montaje del panel de control de montaje mural EKWHCTRL1 El EKWHCTRL1 de montaje mural es un termostato Utilice la base del control (ref. B en la figura) para localizar electrónico (equipado con sonda de temperatura de el punto de fijación en la pared (utilice los dos orificios control remoto opcional en uno de los convectores que opuestos). -
Página 24: Abrazaderas Elásticas Para Conexión -Ab+ Y Cp
Abrazaderas elásticas para conexión -AB+ y CP Los conectores elásticos pensados para las conexiones - si el cable es rígido debe poder insertar su extremo eléctricas son compatibles con cables rígidos o flexibles fácilmente y si es flexible deberá utilizar unos alicates; con una sección de 0,2 a 1,5 mm², aunque si incorporan - inserte los cables por completo y asegúrese de que estén lengüetas con abrazadera de plástico su sección máxima... -
Página 25: Conexiones De Ekwhctrl1
Conexiones de EKWHCTRL1 Conecte la línea RS485 del control remoto de montaje mural preferible utilizar un cable blindado con una sección a una o más (máximo 30) unidades a través de un cable mínima de 0,35 mm compatible con la conexión en serie RS485, manteniendo Conecte los terminales de suministro eléctrico + y - del su separación de los cables de suministro eléctrico. -
Página 26: Instrucciones De Uso Con Pantalla Táctily Control Remoto
INSTRUCCIONES DE USO CON PANTALLA TÁCTIL Y CONTROL REMOTO Advertencias No se apoye ni se siente en el cuerpo del enfriador- El dispositivo no debe instalarse en espacios con radiador, para no provocarle daños. presencia de gases explosivos o condiciones de humedad o temperatura fuera de los límites definidos No mueva manualmente la rejilla horizontal de la salida en el manual de instalación. -
Página 27: Colocación De La Pila
Puede ajustar las diferentes funciones utilizando las teclas colocar obstáculos entre el control remoto y el (consulte el capítulo Funciones de las teclas). dispositivo mientras utiliza el control remoto. El control remoto incluido con el dispositivo está Además: diseñado para ofrecer los máximos niveles de si se están usando otros dispositivos en el espacio resistencia y funcionalidad, pero aún así... -
Página 28: Tecla/Símbolo Operación Encendido/Apagado
Tecla/símbolo Operación Encendido/apagado Pulsando la tecla adecuada puede situar el dispositivo como apagado (espera) o encendido. El panel de control tiene su propia memoria, por lo que los ajustes no se pierden en caso de apagado o corte del suministro. La tecla se utiliza para activar o desactivar la unidad durante períodos breves. -
Página 29: Bloqueo De La Pantalla Táctil
Tecla/símbolo Operación Ajuste de la función del temporizador • La lógica de funcionamiento del dispositivo permite al usuario programar libremente cuándo debe encenderse o apagarse. • Cuando el enfriador-radiador está encendido, puede programarlo para su desactivación pulsando la tecla del temporizador y ajustando el número de horas (de 1 a 24) después de las que el dispositivo pasará... -
Página 30: Instrucciones De Utilización Con El Panel Remoto Ekwhctrl1
INSTRUCCIONES DE UTILIZACIÓN CON EL PANEL REMOTO EKWHCTRL1 Panel de control de montaje mural con sonda de temperatura ambiente El panel de control de montaje mural EKWHCTRL1 es un termostato que incorpora una sonda de temperatura Después de 20 segundos desde la última acción, el y permite controlar uno o más convectores (hasta 30) en brillo del panel se reducirá... -
Página 31: Funciones De Las Teclas
Funciones de las teclas Puede ajustar las diferentes funciones utilizando las 8 teclas retroiluminadas: Función nocturna: la velocidad de ventilación se La tecla + permite subir la reducirá significativamente temperatura ajustada y la temperatura de ajuste cambiará automáticamente Funcionamiento a la velocidad La tecla - permite bajar la máxima: permite ajustar la temperatura ajustada... -
Página 32: Espera
Espera Tecla Operación Indicación Pulse la tecla de encendido/espera durante unos 2 segundos: cuando el dispositivo Desactivado está en estado de espera, no hay símbolos iluminados en la pantalla. En este modo de funcionamiento, se garantiza la cae por debajo de 5°C se activan la válvula solenoide de protección anticongelación. -
Página 33: Funcionamiento A La Velocidad De Ventilación Máxima
5.12 Funcionamiento a la velocidad de ventilación máxima Tecla Operación Indicación Mantenga pulsada la tecla de funcionamiento a nivel máximo. La activación de la función se indicará mediante el símbolo correspondiente en la pantalla. En este modo de funcionamiento, obtendrá automáticamente Tras alcanzar la temperatura ambiente deseada, debe una potencia máxima tanto en calefacción como en seleccionar uno de los otros 3 modos de funcionamiento... -
Página 34: Apagado Prolongado
5.17 Apagado prolongado En caso de apagado por motivos estacionales o por vacaciones, realice los siguientes pasos: La función anticongelación no está activada. - Desactive el dispositivo. - Apague el interruptor principal del sistema. 5.18 Señales de error Error Indicación Fallo en la sonda de temperatura ambiente (situada en el interior del termostato). -
Página 35: Comunicación De Errores
Comunicación de errores Error Indicación Error de comunicación: la placa incorpora una función que permite el intercambio continuo de información en la línea en serie con el panel de control de montaje mural. Si está inactiva durante 6 parpadeos + pausa más de 5 minutos, aparece el error y se desactiva el dispositivo. -
Página 36: Mantenimiento Rutinario
MANTENIMIENTO RUTINARIO Mantenimiento El mantenimiento rutinario es imprescindible para garantizar otras tareas) a cargo de nuestro servicio de asistencia un funcionamiento eficiente, seguro y fiable del convector. técnica, que tiene la cualificación necesaria para estas El mantenimiento rutinario puede realizarse cada seis intervenciones y acceso a recambios originales, si hacen meses (para determinadas tareas) y una vez al año (para falta. -
Página 37: Limpieza Del Filtro De Aire De Aspiración
Limpieza del filtro de aire de aspiración Después de un período de funcionamiento prolongado y o cuando haya que reiniciar la unidad después de un en función de la concentración de impurezas en el aire, período de inactividad, proceda tal como se describe. Extracción de celdas filtrantes Retire las celdas filtrantes levantándolas ligeramente Desmonte el filtro tirando de él en horizontal y hacia... -
Página 38: Limpieza Del Material Filtrante
Limpieza del material filtrante Limpie el polvo del filtro utilizando una aspiradora. Está prohibido el uso del aparato sin su filtro de mallas. Sin utilizar detergentes ni disolventes, lave debajo de del agua corriente el filtro y deje que se seque. El dispositivo incorpora un interruptor de seguridad Vuelva a montar el filtro en el enfriador-radiador, que evita que el ventilador se ponga en marcha si el... -
Página 39: Anomalías Y Soluciones
ANOMALÍAS Y SOLUCIONES La ventilación no se activa aunque el circuito del agua En caso de fugas de agua o de funcionamiento anómalo, esté lleno de agua caliente o fría. desconecte inmediatamente el suministro eléctrico del El dispositivo pierde agua en el modo de calefacción. dispositivo y cierre los grifos de agua.
