Ajustes De Dipswitch Para Longitudes De Venteo - Takagi Código VDE Instructivo De Instalación Y Guía Del Propietario

14

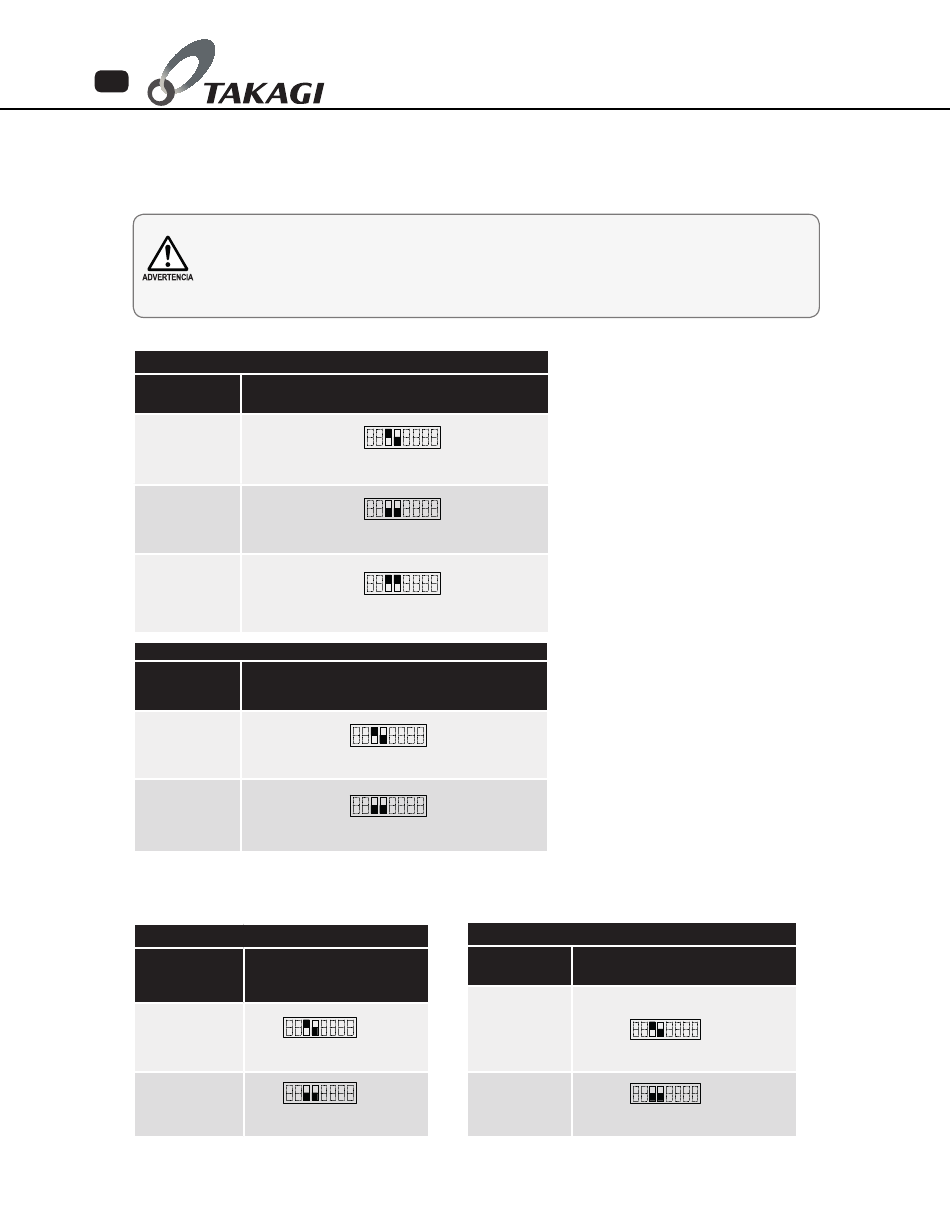

Ajustes de DIPswitch para longitudes de Venteo

Instalación ventilación- directa, dos tubos
Vea p. 16 para más detalles.
• Ajuste el DIP Switch apropiado de acuerdo con el modelo y la longitud de venteo como se
muestra a continuación. No ajuste los otros DIP Switch.
• Apague la fuente de alimentación del calentador de agua antes de cambiar la configuración
del DIP Switch
El incumplimiento de estas advertencias podría ocasionar envenenamiento por monóxido de
carbono o la muerte
Ajuste los DIPswitches mostrados en la tabla debajo dependiendo la longitud de venteo.
Longitud
Venteo
1 2 3 4 5 6 7 8 9 10
ON
5 a 20 ft (fábrica)
OFF
1.5 a 6.1m
No. 6: ON
No. 7: OFF
1 2 3 4 5 6 7 8 9 10
ON
21 a 40 ft
OFF
6.2 a 12.2m
No. 6: OFF
No. 7: OFF
1 2 3 4 5 6 7 8 9 10
ON
41 a 70 ft
OFF
12.3 a 21.3m
No. 6: ON
No. 7: ON
Longitud
Venteo
1 2 3 4 5 6 7 8 9 10
ON
5 a 50 ft (fábrica)
OFF
1.5 a 15.2m
No. 6: ON
No. 7: OFF
1 2 3 4 5 6 7 8 9 10
ON
51 a 100 ft
OFF
15.3 a 30.5m
No. 6: OFF
No. 7: OFF
Instalación de un solo tubo con toma de aire en el cuarto
Vea p. 17 para más detalles.
Ajuste los DIPswitches mostrados en la tabla debajo dependiendo la longitud de venteo.
Ventilación 3" (76 mm)
Longitud
Venteo
1 2 3 4 5 6 7 8 9 10
ON
5 a 45 ft (fábrica)
OFF
1.5 a 13.7m
No. 6: ON
No. 7: OFF
1 2 3 4 5 6 7 8 9 10
ON
46 a 70 ft
OFF
13.8 a 21.3m
No. 6: OFF
No. 7: OFF
MANUAL DE INSTALACIÓN
Ventilación 3" (76 mm)
TKGHE-38-IN / IP
(T-H3-DV) (banco superior de DIPswitches)
1 2 3 4 5 6 7 8
ON
OFF
No. 3: ON
No. 4: OFF
1 2 3 4 5 6 7 8
ON
OFF
No. 3: OFF
No. 4: OFF
1 2 3 4 5 6 7 8
ON
OFF
No. 3: ON
No. 4: ON
Ventilación 4" (102 mm)
TKGHE-38-IN / IP
(T-H3-DV) (banco superior
de DIPswitches)
1 2 3 4 5 6 7 8
ON
OFF
No. 3: ON
No. 4: OFF
1 2 3 4 5 6 7 8
ON
OFF
No. 3: OFF
No. 4: OFF
TKGHE-38-IN / IP
(T-H3-DV) (banco superior
de DIPswitches)
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8 9 10
ON
ON
OFF
OFF
No. 3: ON
No. 4: OFF
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8 9 10
ON
ON
OFF OFF
No. 3: OFF
No. 4: OFF
Ventilación 4" (102 mm)
Longitud TKGHE-38-IN / IP (T-H3-DV)
Venteo (banco superior de DIPswitches)
5 a 50 ft (fábrica)
1.5 a 15.2m
ON
OFF
No. 6: ON
No. 7: OFF
51 a 100 ft 15.3 a
ON
30.5m
OFF
No. 6: OFF
No. 7: OFF
1 2 3 4 5 6 7 8
No. 3: ON
No. 4: OFF
1 2 3 4 5 6 7 8
No. 3: OFF
No. 4: OFF
