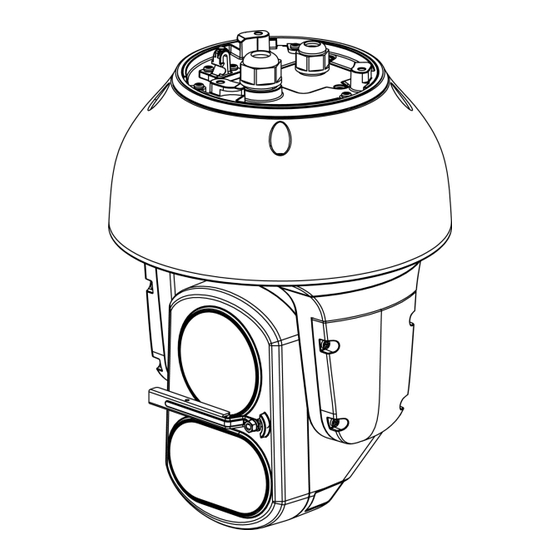

- Página 1 Guía de instalación Modelos de cámara Avigilon H4 PTZ con IR: 1.0C-H4IRPTZ-DP45, 1.0C-H4IRPTZ-DP45-WP, 2.0C-H4IRPTZ- DP30 and 2.0C-H4IRPTZ-DP30-WP...
- Página 2 Power over Ethernet (PoE) Microsemi PD-9601G/AC. Cualquier fuente de alimentación externa conectada a este producto solo puede conectarse a otro producto Avigilon de la misma serie de modelos. Las conexiones de alimentación externas deben aislarse como es debido. Bajo ningún concepto, nunca conecte el dispositivo directamente a la corriente eléctrica.
-
Página 3: Avisos Del Organismo Regulador
Póngase en contacto con el distribuidor o con un técnico de radio y televisión para obtener ayuda. Los cambios o modificaciones que se realicen en este equipo y que no sean aprobados expresamente por Avigilon Corporation o terceros autorizados por Avigilon Corporation podrían anular la autorización del usuario para utilizar este equipo. -
Página 4: Avisos Legales
(2) son responsables del uso que usted haga de la información, ni de su confianza en ella. Avigilon Corporation no se responsabiliza de las pérdidas ni de los daños (incluidos los consecuentes) que pudieran producirse por imprecisiones de la información que se ofrece en el presente documento. -
Página 5: Tabla De Contenido
Tabla de contenido Información general Vista trasera Vista frontal Vista superior Vista de la montura colgante de pared Vista de la montura NPT Instalación Contenido del paquete Pasos para la instalación Instalación del adaptador de montaje Instalación de la montura colgante de pared Instalación del soporte NPT Conexión de cables Sujeción de la cámara PTZ... -
Página 6: Información General
Información general Vista trasera 1. Indicador LED de enlace Indica si hay una conexión activa en el puerto Ethernet. 2. Indicador de estado de conexión Proporciona información sobre el funcionamiento del dispositivo. Para obtener más información, consulte Indicador de estado de conexión en la página 3. -
Página 7: Vista Frontal
5. Ubicación de montaje del rociador (Disponible en modelos -WP solamente). Se puede montar una bomba opcional en este lugar para limpiar el objetivo y la ventana de IR. Esto permitirá que la cámara WebUI o AvigilonControl Center active la bomba siempre que se inicie una secuencia de limpieza. Para obtener más información, consulte la guía de la cámara WebUI. -
Página 8: Vista Superior
Vista superior 1. Anclaje de la correa La correa de seguridad se fija al anclaje para evitar que la cámara caiga durante la instalación. 2. Puerto Ethernet Acepta una conexión Ethernet a una red. La transmisión de datos de imágenes y la comunicación del servidor ocurre durante esta conexión. -
Página 9: Vista De La Montura Colgante De Pared
Vista de la montura colgante de pared 1. Montura colgante de pared Montura de la cámara para paredes y otras superficies de montaje. 2. Correa Se conecta con el anclaje de la correa en la base de la cámara. 3. Tornillos a prueba de sabotaje Tornillos cautivos de estrella para fijar la cámara domo al adaptador de montaje. -
Página 10: Vista De La Montura Npt
Vista de la montura NPT 1. Adaptador NPT-hembra a NPT-hembra de 1-1/2” Adaptador para instalar la montura colgante NPT en un tubo NPT. Nota: El adaptador no es un accesorio incluido suministrado por Avigilon y debe obtenerse por separado. 2. Tuerca de bloqueo Tuerca de bloqueo para sujetar la montura colgante NPT en el adaptador de NPT-hembra a NPT- hembra. -
Página 11: Instalación
Contenido del paquete Nota: La montura colgante de pared y la montura colgante NPT se venden por separado. Asegúrese de que el paquete de la cámara contenga lo siguiente: Cámara Avigilon H4 IR PTZ Llave de estrella T20 Llave de estrella T10 3 x conector RJ-45 de encaje a presión... -
Página 12: Instalación De La Montura Colgante De Pared
Si desea montar la cámara en un tubo NPT de 1-1/2” para obtener una instalación suspendida, utilice la montura colgante NPT. Instalación de la montura colgante de pared 1. Determine el sitio por el que entrarán los cables en la montura colgante de pared. Si desea pasar los cables por el interior de la superficie de montaje, utilice el orificio de entrada del cable situado en la parte posterior de la montura colgante de pared. -
Página 13: Instalación Del Soporte Npt
4. Sujete el soporte mural colgante a la superficie de montaje. 5. Apriete los tornillos de montaje mural para fijar el soporte mural a la pared. 6. Conecte la correa de seguridad desde dentro del soporte mural al anclaje de la cámara PTZ. Instalación del soporte NPT Nota: Este procedimiento requiere un adaptador de tubo NPT-hembra a NPT-hembra de 1-1/2”. - Página 14 1. Introduzca los cables necesarios a través del tubo conductor NPT. 2. Aplique cinta de sellado de rosca al tubo y atorníllelo en el adaptador de tubo NPT hembra a NPT hembra de 1-1/2”. 3. Atornille la tuerca de seguridad sobre el adaptador NPT. 4.
-
Página 15: Conexión De Cables
5. Conecte la correa de seguridad desde dentro del soporte NPT al anclaje de la cámara PTZ. Conexión de cables Consulte los diagramas en la sección de información general para localizar los distintos conectores. Para conectar los cables requeridos para una operación correcta, complete lo siguiente: Nota: La cámara PTZ no admite cables con soportes ni amortiguaciones de tensión. - Página 16 1. Asegúrese de que la correa de seguridad esté conectada a la cámara. 2. Retire las tapas de los prensaestopas de la parte superior de la cámara. 3. Si hay dispositivos de entrada o salida externos que necesiten conectarse a la cámara (por ejemplo: contactos de puerta, relés, vídeo analógico, altavoces, etc.), conecte los dispositivos a la cámara cable conector de E/S.
- Página 17 5. Pase el cable de red a través del tapón del prensaestopas y el prensaestopas. 6. Quite la cubierta de E/S y pase el cable del conector de E/S a través de la tapa del prensaestopas, el prensaestopas y la cubierta de E/S. 7.
- Página 18 8. Conecte la alimentación y la E/S a la cámara y, a continuación, apriete la cubierta de E/S. 9. Conecte un cable de red al puerto Ethernet (conector RJ-45). El indicador LED de enlazado se encenderá cuando se haya establecido un enlace de red. Nota: Si es necesario retirar el conector RJ45 de la cámara para comprobar un problema de red, tire suavemente del cable hacia la pestaña de bloqueo para soltar la clavija RJ45 antes de tirar hacia arriba.
-
Página 19: Sujeción De La Cámara Ptz
Sujeción de la cámara PTZ 1. Presione la cámara PTZ en el adaptador de montaje. Nota: Tenga cuidado de no atrapar ningún cable entre la carcasa de la cámara y el adaptador de montaje. Figura 3: Figura 4: Empujar la cámara en el adaptador de montaje en la pared. Empujar la cámara en el adaptador NPT. -
Página 20: (Opcional)Configuración Del Almacenamientomedianteunatarjetasd
3. Acceda a la interfaz web de la cámara para habilitar la función de almacenamiento interno. Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara H.264 de alta definición Avigilon. (Opcional) Configuración del almacenamiento mediante una tarjeta SD... -
Página 21: Inicializar El Nombre De Usuario Y La Contraseña De Una Cámara
Agregar un usuario nuevo para crear el primer usuario. Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara IP Avigilon H4 y H5 de alta definición. Camera Configuration Tool, versión 1.4.4 o posterior: las cámaras detectadas en el estado predeterminado de fábrica se identificarán con... -
Página 22: Acceso A La Transmisión De Vídeo En Directo
Los ajustes de dirección IP se pueden cambiar con uno de los métodos siguientes: Interfaz del navegador web del dispositivo: http://<dirección IP de la cámara>/. Aplicación de software de gestión de vídeo en red (por ejemplo, el software Avigilon Control Center™). -
Página 23: Para Obtener Más Información
Guía del usuario de Avigilon Control Center Client Guía del usuario de la interfaz web: cámaras IP Avigilon H4 y H5 de alta definición Guía del usuario de la Camera Configuration Tool Avigilon Diseño de un sitio con análisis de vídeo Avigilon Estas guías están disponibles en... -
Página 24: Conexión A La Alimentación Y Dispositivos Externos
Conexión a la alimentación y dispositivos externos PRECAUCIÓN: Tenga cuidado de conectar la alimentación solo a los cables de alimentación auxiliar. De lo contrario, dañará la cámara. Si PoE no está disponible, la cámara puede alimentarse a través del cable de alimentación auxiliar usando 24 V CC o 24 V CA. - Página 25 3. Azul claro (GND): puesta a tierra para las entradas y salidas digitales. 4. Amarillo (RI_1): entrada digital, relé 1. La tensión de entrada debe ser inferior a 0,7 V para registrarse como entrada baja. La tensión de entrada alta no debe superar los 5 V. 5.
-
Página 26: Configuración De La Posición De Inicio Predeterminada
ACC™ Client. Para obtener más información sobre cómo agregar cámaras a un sitio y los pasos siguientes, consulte la Guía del usuario de Avigilon Control Center Client. Para configurar la posición de inicio preestablecida, visualice el vídeo en directo desde la cámara PTZ y, a continuación, complete los pasos siguientes:... - Página 27 Para utilizar el método de la regla se necesita la versión Edición Enterprise o Edición Standard del sistema Avigilon Control Center. Para configurar la cámara PTZ para que regrese automáticamente a la posición de inicio, cree una regla que incluya los siguientes parámetros: En la página Seleccionar eventos de regla, seleccione Inactividad de PTZ...
-
Página 28: Indicador De Estado De Conexión
Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara IP Avigilon H4 y H5 de alta definición. Indicador de estado de conexión... -
Página 29: Restablecimiento De Los Valores Predeterminados De Fábrica
Restablecimiento de los valores predeterminados de fábrica Si el dispositivo ya no funciona de la manera esperada, puede restablecerlo a sus valores de fábrica. Utilice el botón de reversión de firmware para hacerlo. En el diagrama siguiente se muestra el botón de reversión del firmware: Figura 8: Botón debajo de la ranura para tarjetas SD para revertir el firmware. -
Página 30: Configuración De La Dirección Ip Mediante El Método Arp/Ping
Para obtener más información, consulte la Guía del usuario de la interfaz web de la cámara IP Avigilon H4 y H5 de alta definición. 1. Localice y copie la dirección MAC (MAC) mostrada en la etiqueta del número de serie como referencia. -
Página 31: Limpieza
Desde la interfaz web de la cámara es posible activar el lavador y el limpiaparabrisas en la página Live View (Imagen en vivo). Para obtener más información, consulte la Avigilon Guía del usuario de la interfaz web de la cámara H.264 de alta definición. -
Página 32: Especificaciones
Especificaciones Cámara Objetivo 4,3 a 129 mm, F/1.6 – F/4.7, autofoco Entrada/salida de Entrada y salida de nivel de línea audio Almacenamiento ranura microSD/microSDHC/microSDXC – mínimo clase 6; clase 10/UHS-1 o mejor interno micro SD recomendada 100Base-TX Tipo de cableado CAT5 Conector RJ-45... - Página 33 Cuerpo Aluminio Carcasa Montaje colgante Finalizar Revestimiento de pintura en polvo, RAL 9003 Desplazamiento De -20° a 90°, máximo 300°/segundo vertical Desplazamiento 360°, sin fin, máximo 300°/seg. horizontal Electricidad Consumo de Máximo 75 W energía 105 VA con alimentación de 24 V CA Fuente de V CC: 24 V +/- 10 % alimentación...
- Página 34 EN 61000-3-3 Inmunidad EN 55024 electromagnética EN 61000-6-1 Especificaciones...
-
Página 35: Garantía Limitada Y Servicio De Asistencia Técnica
Garantía limitada y servicio de asistencia técnica Las condiciones de la garantía de términos de Avigilon para este producto se encuentran en avigilon.com/warranty. Para obtener servicio de garantía y soporte técnico de Avigilon, póngase en contacto con nosotros: avigilon.com/contact-us/. Garantía limitada y servicio de asistencia técnica...
